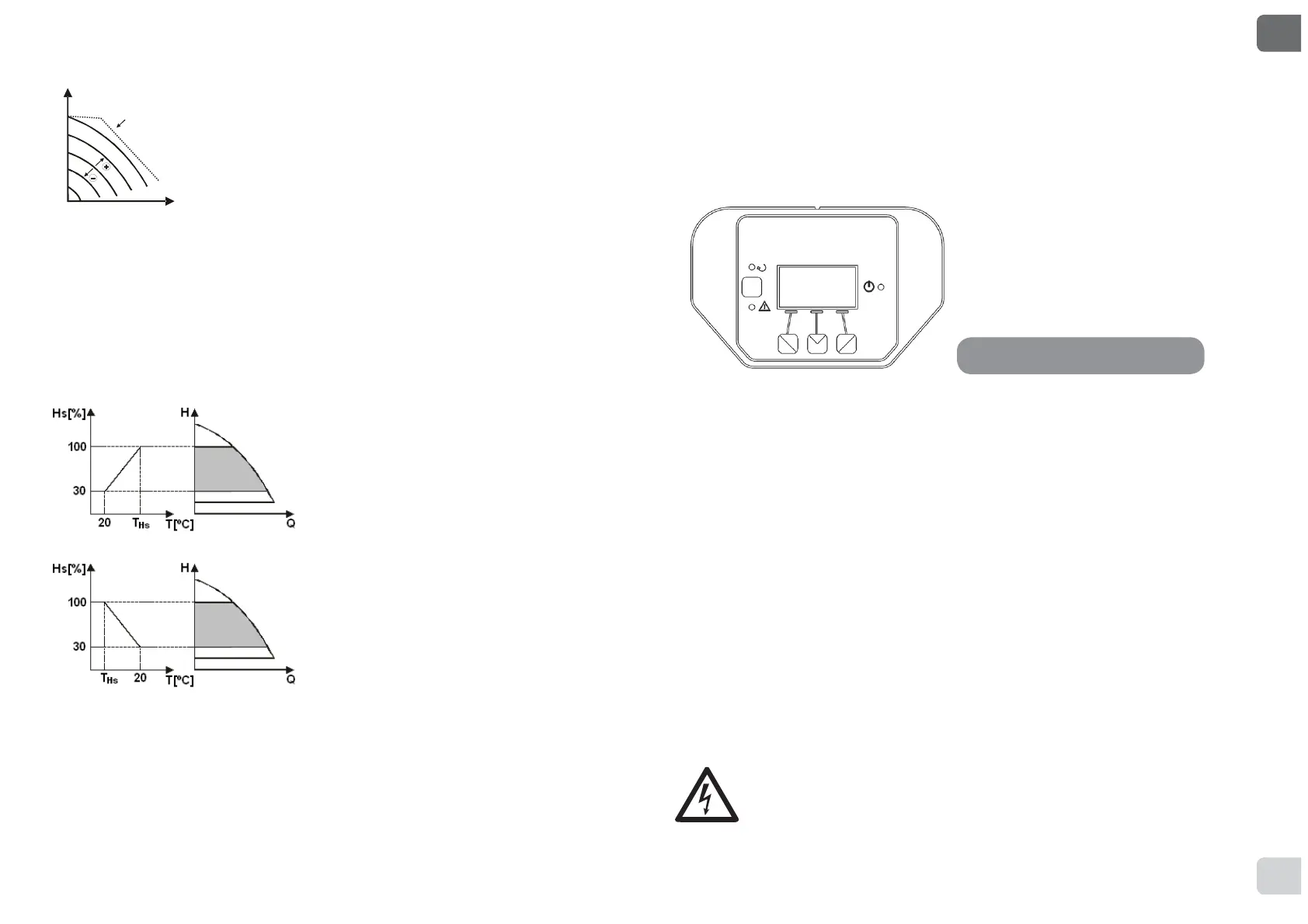

10.1.3 Regolazione a Curva Costante
In questa modalità di regolazione il circolatore lavora
su curve caratteristiche a velocità costante. La curva
di funzionamento viene selezionata impostando la ve-
locità di rotazione attraverso un fattore percentuale. Il
valore 100% indica la curva limite massimo. La velocità
di rotazione effettiva può dipendere dalle limitazioni di
potenza e di pressione differenziale del proprio modello
di circolatore.
La velocità di rotazione può essere impostata da display o da segnale
esterno 0-10V o PWM.
Regolazione indicata per impianti di riscaldamento e condizionamento a
portata costante.
10.1.4 Regolazione a Pressione Differenziale Costante e Proporzio-
nale In Funzione Della Temperatura Dell’Acqua
In queste modalità di regolazione il set-
point di regolazione Hs viene ridotto o
aumentato in funzione della temperatura
dell’acqua. THs può essere impostato
da 0ºC a 100 ºC per poter permettere il
funzionamento sia in impianti di riscalda-
mento che di condizionamento.
Regolazione indicata per:
- Impianti a portata variabile (impianti di
riscaldamento a due tubi), dove viene
assicurata un’ ulteriore riduzione delle
prestazioni del circolatore in funzione
dell’abbassamento della temperatura
del liquido circolante , quando vi è una
minore richiesta di riscaldamento.
- Impianti a portata costante (impianti di
riscaldamento mono-tubo e a pavimen-
to), dove le prestazioni del circolatore
possono essere regolate solo attivando
ODIXQ]LRQHGLLQÀXHQ]DGHOODWHPSHUD-
tura.
,
Y
ůŝŵŝƚĞŵĂƐƐŝŵŽ


11. PANNELLO DI CONTROLLO
/HIXQ]LRQDOLWjGHLFLUFRODWRUL(923/86SRVVRQRHVVHUHPRGL¿FDWHWUD-
mite il pannello di controllo posto sul coperchio del dispositivo di controllo
elettronico.
6XOSDQQHOORVRQRSUHVHQWLXQGLVSOD\JUD¿FRWDVWLGLQDYLJD]LRQHH
luci LED di segnalazione (si veda Figura 9).
'LVSOD\*UD¿FR
$WWUDYHUVRLOGLVSOD\JUD¿FRVDUjSRVVLELOHQDYLJDUHDOO¶LQWHUQRGLXQPHQ
LQ PRGR IDFLOH HG LQWXLWLYR FKH SHUPHWWHUj GL YHUL¿FDUH H PRGL¿FDUH OH
modalità di funzionamento del sistema, l’abilitazione degli ingressi ed il
set-point di lavoro. Sarà inoltre possibile visualizzare lo stato del sistema
e lo storico di eventuali allarmi memorizzati dal sistema stesso.
11.2 Tasti Di Navigazione
Per navigare all’interno del menù sono messi a disposizione 4 tasti: 3
tasti sotto il display e 1 laterale. I tasti sotto il display sono denominati
tasti attivi e il tasto laterale è denominato tasto nascosto.
Ogni pagina del menù è fatta in modo tale da indicare la funzione asso-
ciata ai 3 tasti attivi (quelli sotto il display).
11.3 Luci Di Segnalazione
Luce gialla: Segnalazione di sistema alimentato.
6HDFFHVDVLJQL¿FDFKHLOVLVWHPDqDOLPHQWDWR
Non rimuovere mai il coperchio se la luce gialla è accesa.
Luce rossa: Segnalazione di allarme/anomalia presente nel sistema.
Figura 10: Pannello di controllo
