DAB evoplus - Digitala Ingångar; Elanslutning Av Ingångar, Utgångar Och MODBUS; Nätanslutning; Tabell 2: Elanslutning

SVENSKA
SE
63
Referens
(Fig. 4 och
Fig. 5)
Beskrivning
1
Utdragbar kopplingsplint för nätanslutning:
1 x 220 - 240 V, 50/60 Hz
2 Signallampa för hjälpkrets
3 Signallampa för högspänning.
4
Kontaktdon för anslutning av cirkulationspumpar i version med
två pumpar.
5
Kontaktdon för anslutning av vätsketryck- och temperatursensor
(standardutrustning).
6
13-polig utdragbar kopplingsplint för anslutning av ingångar och
MODBUS-system.
7
6-polig utdragbar kopplingsplint för signalering av systemlarm
och -status.
8.1 Nätanslutning
Tabell 2: Elanslutning

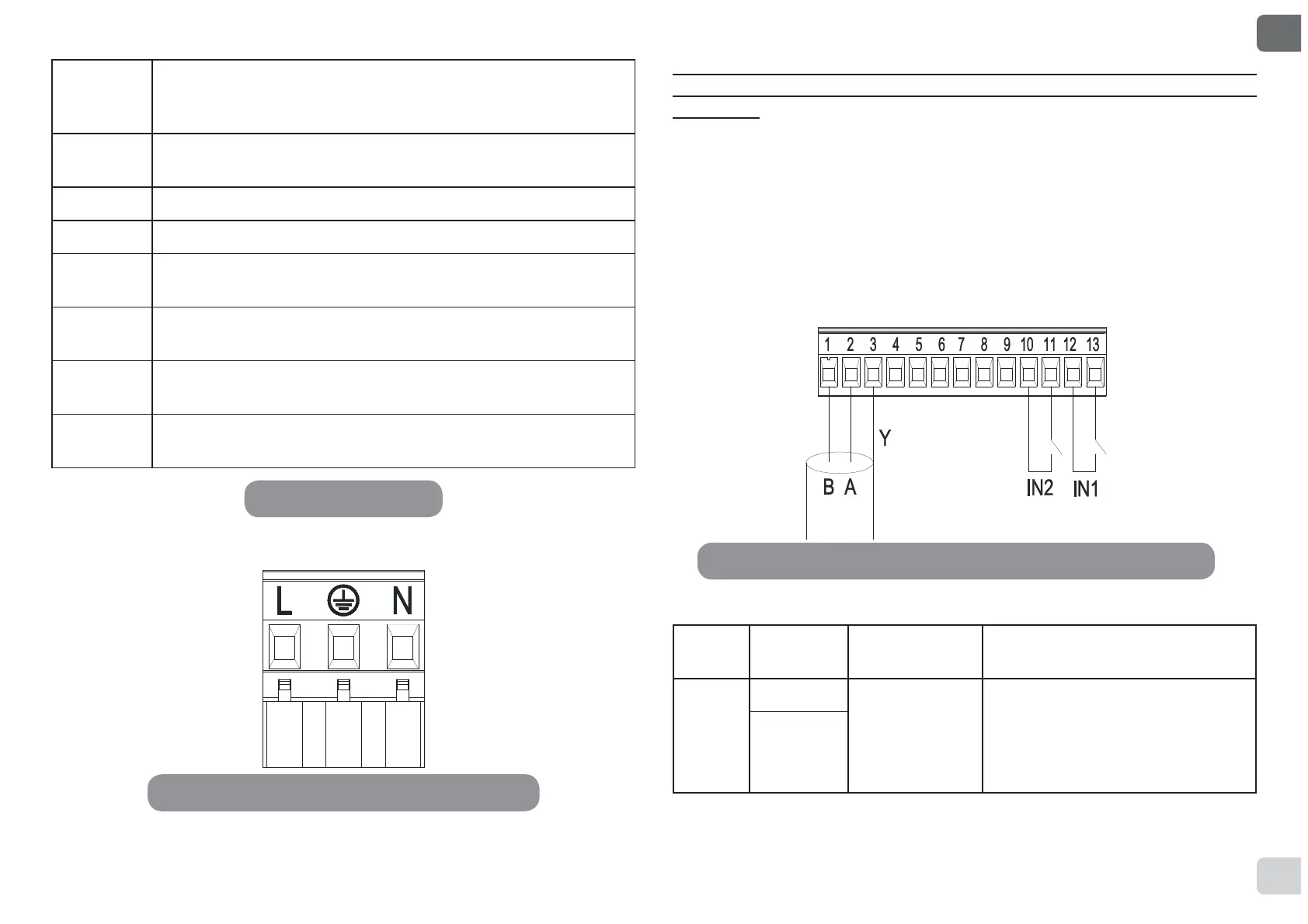

Fig. 6: Utdragbar kopplingsplint för nätanslutning
Kontrollera att höljet till kontrollpanelen i serie EVOPLUS är
helt stängt innan du slår till matningsspänningen till cirkulation-
spumpen!
8.2 Elanslutning av ingångar, utgångar och MODBUS
Cirkulationspumparna i serie EVOPLUS har digitala och analoga ingån-
gar samt digitala utgångar för olika gränssnittslösningar vid sammansatta
installationer.
Installatören behöver bara ansluta valfria ingångs- och utgångskontakter
RFKNRQ¿JXUHUDGHUDVIXQNWLRQHUVHNDSRFK
8.2.1 Digitala ingångar
(QOLJW)LJ¿QQVI|OMDQGHGLJLWDODLQJnQJDU
Ingång
Nr på
klämma
Typ av kontakt Förknippad funktion
IN1
12
Ren kontakt
EXT: Om aktivering sker från kon-
trollpanelen (se kap. 12 Sidan 11.0 i
menyn EVOPLUS) kan starten och
avstängningen av pumpen fjärr-
styras.
13
Fig. 7: 13-polig utdragbar kopplingsplint: Digitala ingångar
och MODBUS
