ESPAÑOL
ES
47
8.2.4 Salidas
Respecto a la Figura 9, las salidas digitales disponibles son:
Salida Nºborne Tipo de contacto Función asociada
OUT1
1NC
Presencia/Ausencia de alarmas en el
sistema
2COM
3NO
OUT2
4NC
Bomba en marcha/Bomba parada
5COM
6NO
Las salidas OUT1 y OUT2 están disponibles en la terminal de bornes
extraíble de 6 polos como se indica en la Tabla 5, donde consta también
el tipo de contacto (NC = Normalmente Cerrado, COM = Común, NO =
Normalmente Abierto).
/DVFDUDFWHUtVWLFDVHOpFWULFDVGHORVFRQWDFWRV¿JXUDQHQOD7DEOD
En el ejemplo de la Figura 8, la luz L1 se enciende al dispararse una
alarma en el sistema y se apaga si no se encuentra ninguna anomalía,
mientras que la luz L2 se enciende si la bomba está en marcha, y se

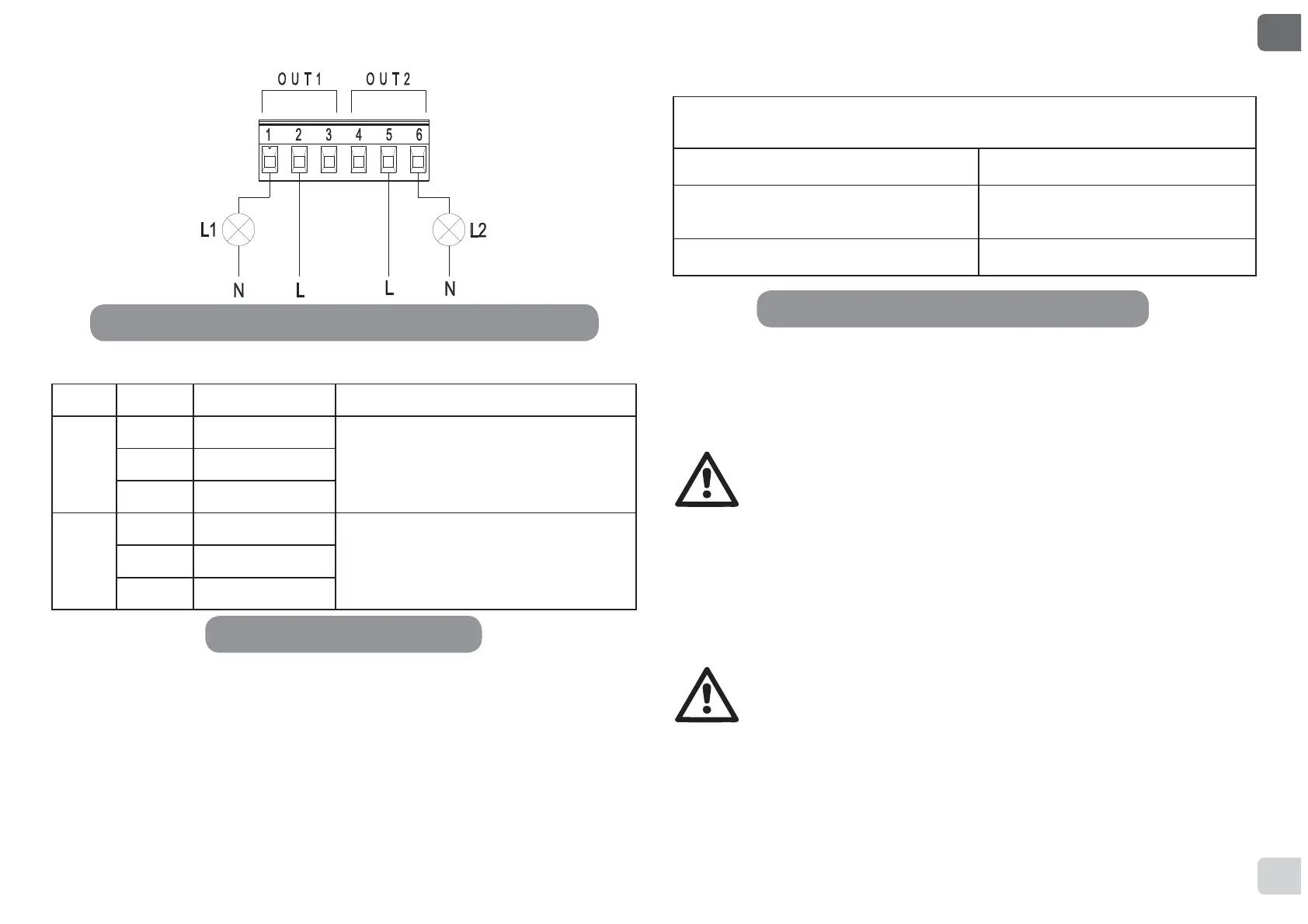

Figura 9: Terminal de bornes extraíble 6 polos: ejemplos de
conexiones salidas
Tabla 5: Salidas OUT1 y OUT2
apaga cuando la bomba está parada.
Características de los contactos de salida
Máx. tensión soportable [V] 250
Máx. corriente soportable [A]
5 Si la carga es resistiva
2,5 Si la carga es inductiva
Máx. sección de cable aceptada [mm²] 2,5
8.3 Conexiones para sistemas dobles
3DUD UHDOL]DU XQ VLVWHPD GREOH HV VX¿FLHQWH FRQHFWDU FLUFXODGRUHV
EVOPLUS insertando el cable en equipamiento en el relativo conector
(véase la Tabla 2).
Para un funcionamiento correcto del sistema doble, hay que co-
nectar en paralelo todas las conexiones exteriores del terminal
de bornes extraíble 13 polos entre los 2 EVOPLUS, respetando
la numeración de cada uno de los bornes.
Para los posibles modos de funcionamiento de los sistemas dobles, ver
el párr. 12 Página 8.0 del menú EVOPLUS.
9. PUESTA EN MARCHA
¡Se realizarán todas las operaciones de puesta en marcha con la
tapa del panel de control EVOPLUS cerrada!
El sistema se pondrá en marcha únicamente cuando estén com-
pletadas todas las conexiones eléctricas e hidráulicas.
No poner en marcha el circulador si falta agua en la instalación.
Tabla 6: Características de los contactos de salida
