DEUTSCH
DE
134
Bevor auf die Elektrik oder Mechanik der Anlage zugegriffen wird,
muss immer die Spannungsversorgung unterbrochen werden.
Bevor das Gerät geöffnet wird, müssen alle Kontrolllampen am
Steuerpaneel verlöscht sein. Der Kondensator des Zwischenkrei-
ses bleibt auch nach dem Trennen von der Netzspannung unter
gefährlich hoher Spannung.
Nur fest verkabelte Anschlüsse sind zulässig. Das Gerät muss
geerdet werden (IEC 536 Klasse 1, NEC und andere entsprechen-
de Standards).
FÜR DIE VORSCHRIFTSMÄSSIGE UND SICHERE ERDUNG SOR-
GEN!
(V HPS¿HKOW VLFK HLQHQ NRUUHNW EHPHVVHQHQ )HKOHU-
stromschutzschalter zum Schutz der Anlage zu installieren.
Klasse A mit einstellbarem Fehlerstrom und selektivem Schutz
gegen Fehlauslösungen.
Der FI-Schutzschalter muss mit den beiden folgenden Symbolen
gekennzeichnet sein:
- Die Umwälzpumpe erfordert keinerlei externen Motorschutz.
- Sicherstellen, dass die Speisespannung und – frequenz den Werten
am Typenschild der Umwälzpumpe entspricht.


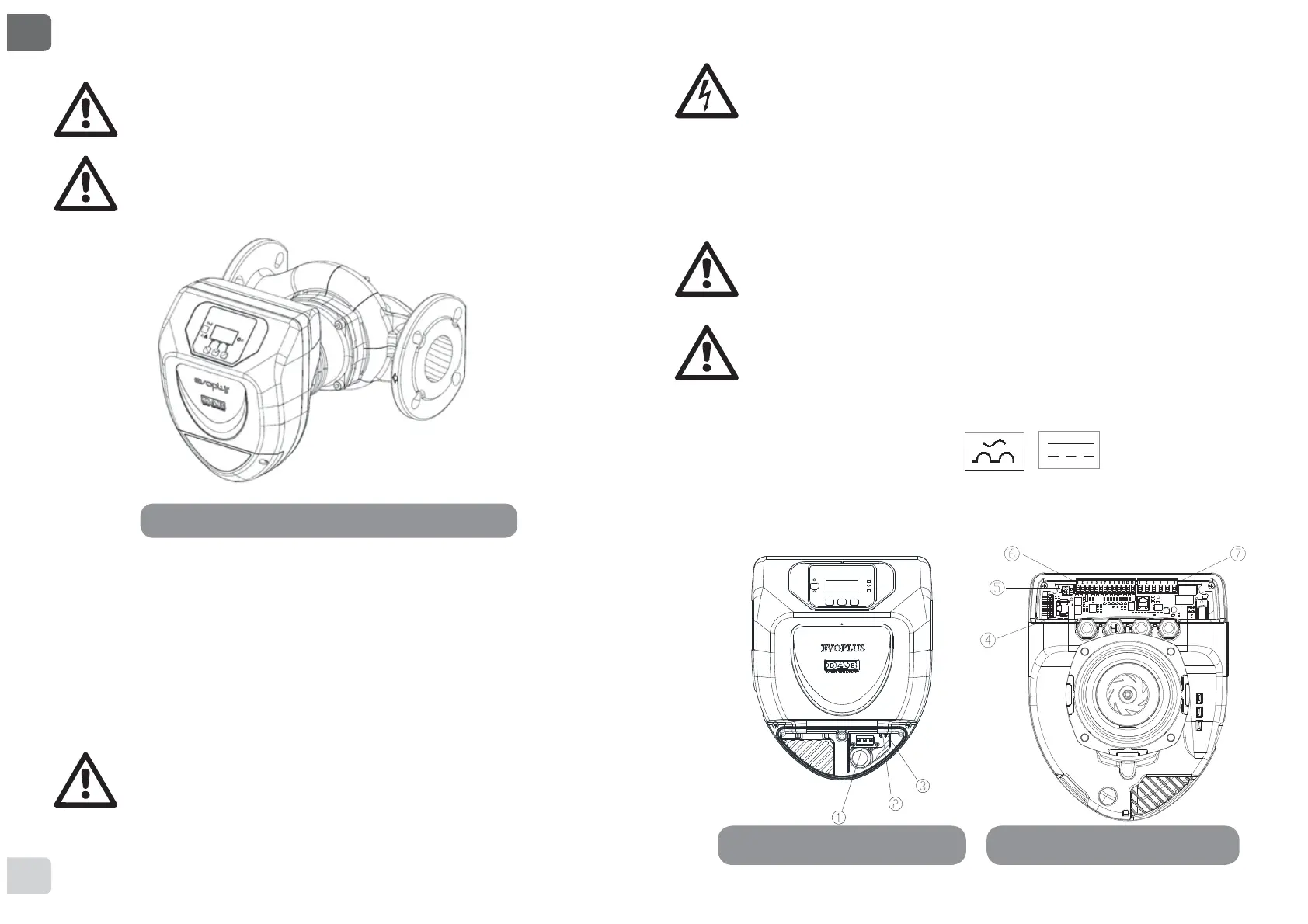

Abbildung 4: Elektroanschlüsse
(Frontseite)
Abbildung 5: Elektroanschlüsse
(Rückseite)
Die elektronische Steuerung muss in jedem Fall stets senkrecht
positioniert sein!
Sicherstellen, dass das Anschlusskabel des Drucksensors das
Motorgehäuse in keinem Fall berühren kann.
7.3 Rückschlagventil
Wenn die Anlage mit einem Rückschlagventil ausgestattet ist muss si-
chergestellt werden, dass der Mindestdruck der Umwälzpumpe stets
höher ist, als der Schließdruck des Ventils.
8. ELEKTROANSCHLÜSSE
'LH(OHNWURDQVFKOVVHPVVHQYRQTXDOL¿]LHUWHP)DFKSHUVRQDOHUVWHOOW
werden.
ACHTUNG! STETS DIE SICHERHEITSVORSCHRIFTEN EINHALTEN.
Abbildung 3: Installation an horizontalen Leitungen
