- Systemen met één leiding met thermostaatkleppen
- Systemen met natuurlijke circulatie
- Primaire circuits met lage belastingverliezen
- Recirculatiesystemen van warm water met thermostaatkleppen op
de standpijpen
10.1.3 Regeling met vaste curve
In deze modaliteit van regeling werkt de circulator op
kenmerkende curves met constante snelheid. De cur-
ve van de functionering wordt geselecteerd door de
draaisnelheid in te stellen via een percentage factor. De
waarde 100% duidt de maximum limiet van de curve
aan. De effectieve draaisnelheid kan afhangen van de
grenzen van de differentiële druk en vermogen van het
model van de circulator.
De draaisnelheid kan ingesteld worden op de display of vanaf het externe
signaal 0-10V of PWM
Deze regeling is geschikt voor verwarmings- en airconditioningsystemen
met constant debiet.
10.1.4 Regeling met constant en proportioneel drukverschil afhan-
kelijk van de watertemperatuur

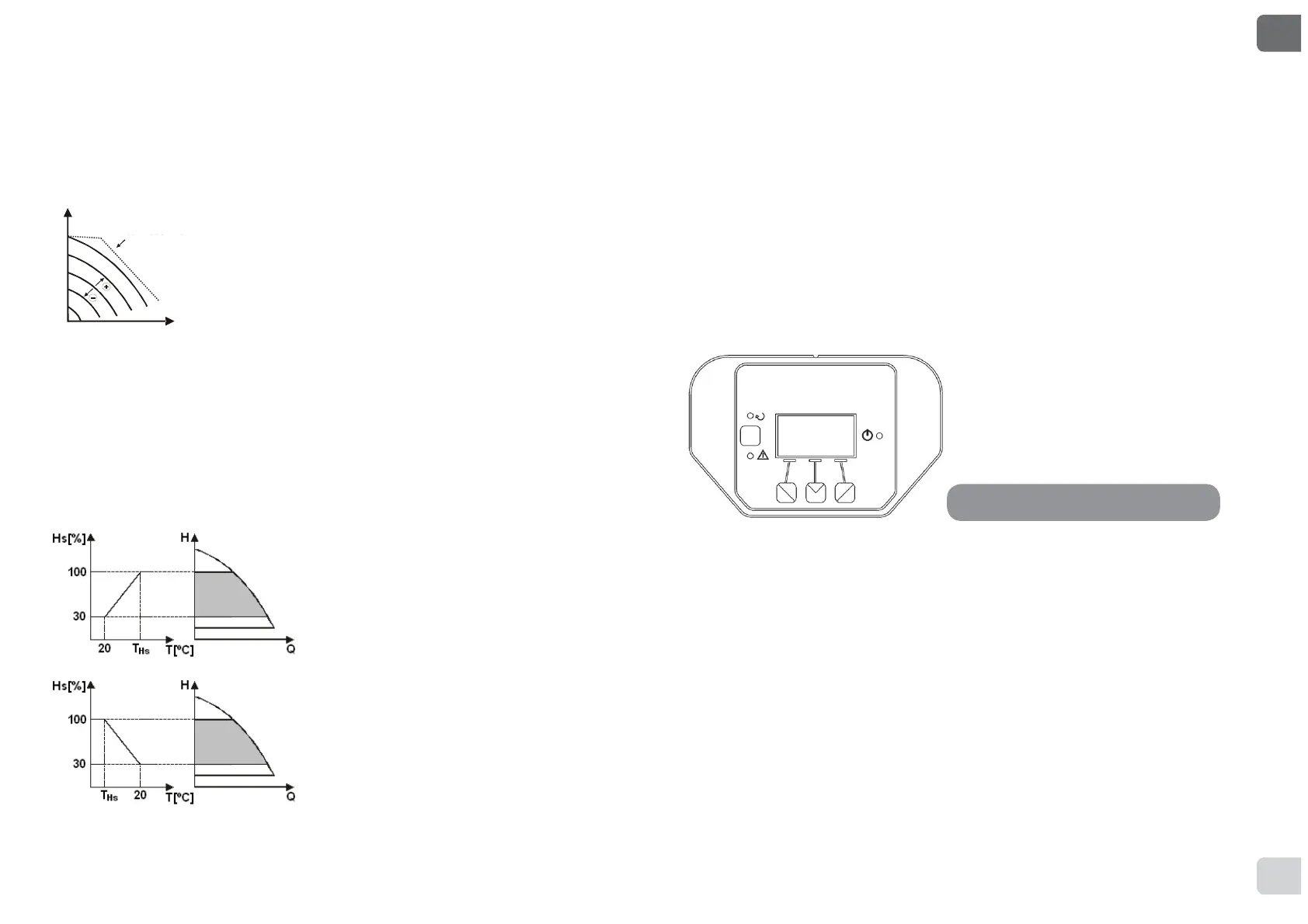

In deze regelmodus wordt het setpoint Hs
verlaagd of verhoogd afhankelijk van de
watertemperatuur. THs kan worden inge-
steld van 0ºC tot 100 ºC om werking mo-
gelijk te maken in zowel verwarmings- als
airconditioningsystemen.
Deze regeling is geschikt voor:
- Systemen met variabel debiet (ver-
warmingssystemen met twee leidin-
gen), waarbij een verdere verlaging
van de prestaties van de circulatiepomp
wordt verzekerd afhankelijk van de
verlaging van de temperatuur van de
circulerende vloeistof, als er minder
verwarming wordt gevraagd.
,
Y
ůŝŵŝƚĞŵĂƐƐŝŵŽ
maximum limiet


- Systemen met constant debiet (ver-
warmingssystemen met één leiding en
vloerverwarmingen), waarbij de presta-
ties van de circulatiepomp alleen kunnen
worden geregeld door de beïnvloedings-
functie van de temperatuur te activeren
11. BEDIENINGSPANEEL
De functies van de EVOPLUS circulatiepompen kunnen worden gewi-
jzigd via het bedieningspaneel op het deksel van de elektronische bes-
turingseenheid.
2SKHWSDQHHO]LMQGHYROJHQGHHOHPHQWHQDDQZH]LJHHQJUD¿VFKGLV-
play, 4 navigatietoetsen en 3 signaleringsleds (zie Afbeelding 10).
*UD¿VFKGLVSOD\
0HWEHKXOSYDQKHWJUD¿VFKHGLVSOD\LVKHWPRJHOLMNLQHHQJHPDNNHOLMN
intuïtief menu te navigeren waarmee de bedrijfswijzen van het systeem,
de activering van de ingangen en het werk-setpoint kunnen worden ge-
controleerd. Verder is het mogelijk de status van het systeem weer te
geven en het overzicht van eventuele alarmen die door het systeem zijn
opgeslagen.
11.2 Navigatietoetsen
Er zijn 4 toetsen om in het menu te navigeren: 3 toetsen onder het display
en 1 ernaast. De toetsen onder het display worden actieve toetsen geno-
emd en de toets aan de zijkant is de verborgen toets.
Elke menupagina geeft de functie aan die geassocieerd is met de 3 ac-
tieve toetsen (d.w.z. de toetsen onder het display).
Afbeelding 10: Bedieningspaneel
