Den elektroniska kontrollanordningen ska alltid vara vertikal!
Se till att trycksensorns anslutningskabel aldrig kommer i kon-
takt med motorhuset.
7.3 Backventil
Om systemet är utrustat med en backventil ska du se till att cirkulation-
spumpens min. tryck alltid är högre än ventilens stängningstryck.
8. ELANSLUTNING
(ODQVOXWQLQJHQVNDXWI|UDVDYVSHFLDOLVHUDGRFKNYDOL¿FHUDGSHUVRQDO
OBSERVERA! RESPEKTERA ALLTID DE LOKALA
SÄKERHETSFÖRESKRIFTERNA.

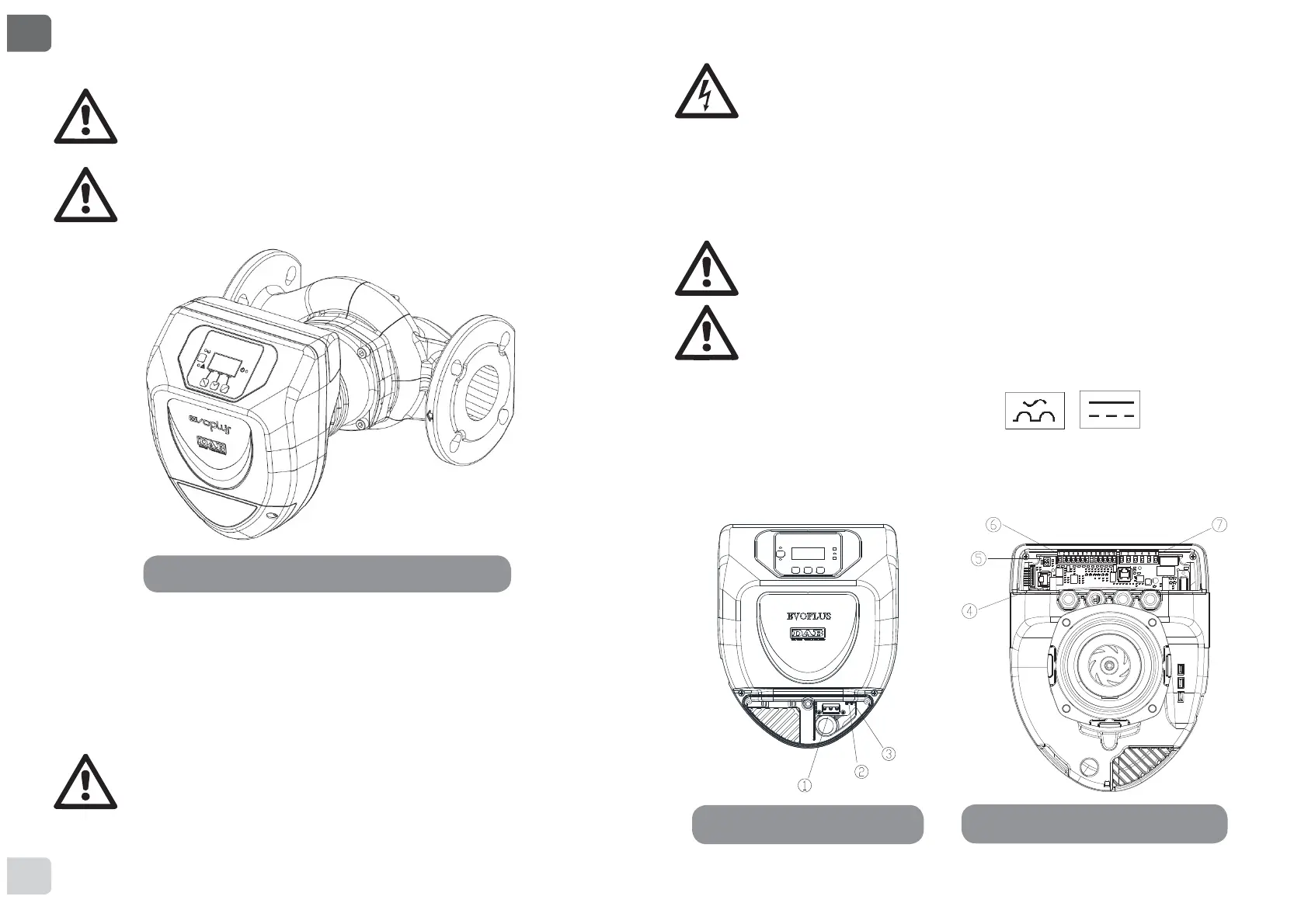

Fig. 3: Installation på horisontella ledningar
Slå alltid från spänningen före ingrepp i apparatens elektriska
eller mekaniska komponenter. Vänta med att öppna apparaten
tills signallamporna har slocknat på kontrollpanelen. Mellankret-
sens likströmskondensator är spänningsförande även efter det
att spänningen har brutits.
Endast fasta nätanslutningar är tillåtna. Apparaten ska jordas
(enligt IEC 536, klass 1, NEC och andra standarder i detta avse-
ende).
6<67(0(76.$+$(1.255(.72&+6b.(5-25'$16/87-
NING!
Det rekommenderas att installera en korrekt dimensionerad
jordfelsbrytare för systemets säkerhet i klass A, med justerbar
läckström, selektiv, skyddad mot olämpliga utlösningar.
Den automatiska jordfelsbrytaren måste vara märkt med följande
två symboler:
- Cirkulationspumpen erfordrar inget externt motorskydd.
- Kontrollera att märkspänning och -frekvens överensstämmer med
värdena på cirkulationspumpens märkplåt.

Fig. 4: Elanslutning (framsida)
Fig. 5: Elanslutning (baksida)
