ITALIANO
IT
15

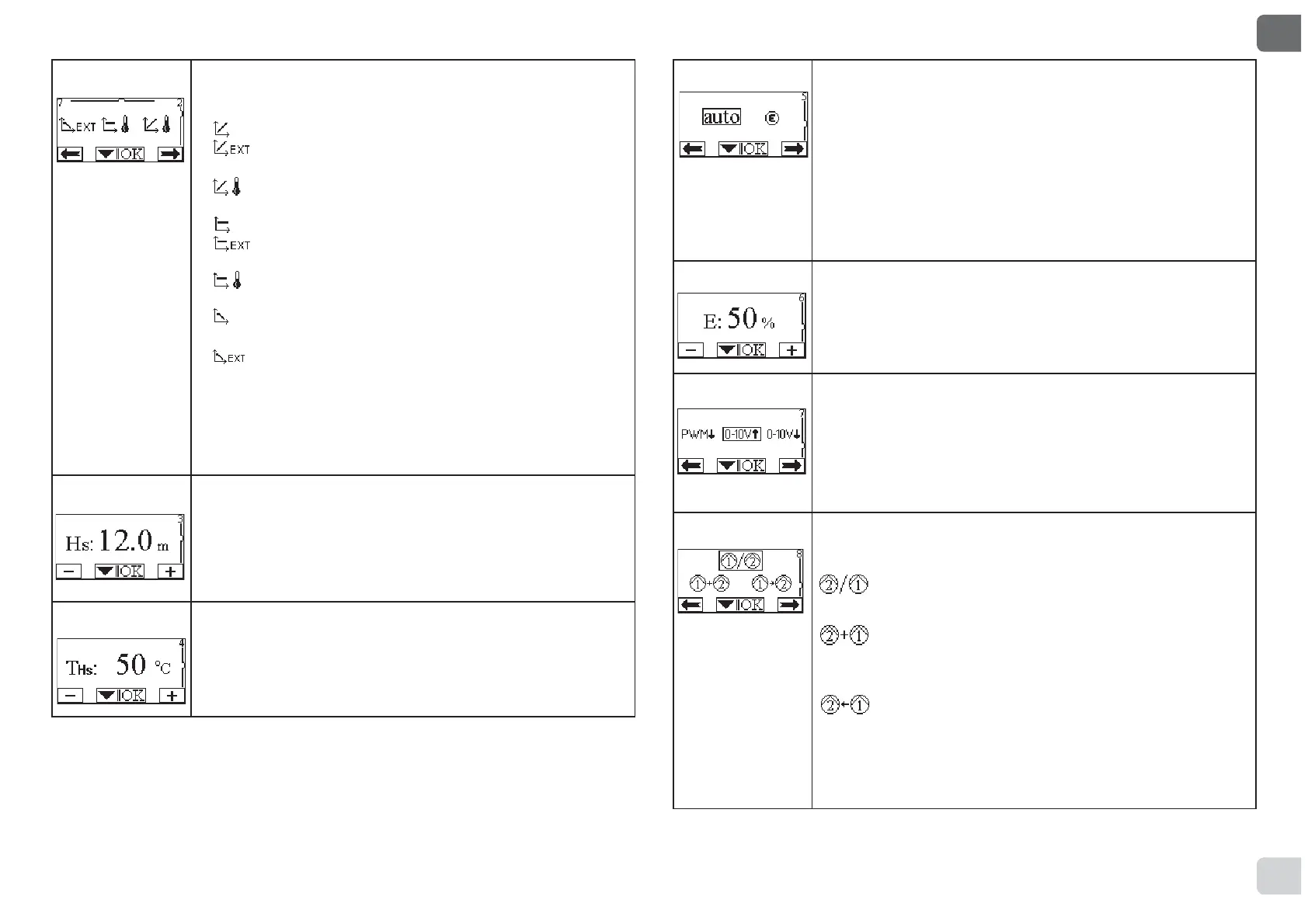

Pagina 2.0
Attraverso la Pagina 2.0 si imposta la modalità di regolazione.
Si possono scegliere fra le seguenti modalità:
1 = Regolazione a pressione differenziale proporzionale.
2 = Regolazione a pressione differenziale proporzionale
con set-point impostato da segnale esterno (0-10V o PWM).
3 = Regolazione a pressione differenziale proporzionale
con set-point funzione della temperatura.
4 = Regolazione a pressione differenziale costante.
5 = Regolazione a pressione differenziale costante con
set-point impostato da segnale esterno (0-10V o PWM).
6 = Regolazione a pressione differenziale costante con
set-point funzione della temperatura.
7 = Regolazione a curva costante con velocità di rotazione
impostata da display.
8 = Regolazione a curva costante con velocità di rotazione
impostata da segnale esterno (0-10V o PWM).
La pagina 2.0 visualizza 3 icone che rappresentano:
icona centrale = impostazione attualmente selezionata
icona destra = impostazione successiva
icona sinistra = impostazione precedente
Pagina 3.0
$WWUDYHUVROD3DJLQDqSRVVLELOHPRGL¿FDUHLOVHWSRLQWGL
regolazione.
A seconda del tipo di regolazione scelto nella pagina prece-
dente, il set-point da impostare sarà una prevalenza oppure,
nel caso di Curva Costante, una percentuale relativa alla ve-
locità di rotazione.
Pagina 4.0
$WWUDYHUVR OD 3DJLQD  q SRVVLELOH PRGL¿FDUH LO SDUDPHWUR
THs con cui effettuare la curva di dipendenza dalla temperatu-
ra (si veda Par. 10.1.4).
Questa pagina sarà visualizzata solo per le modalità di regola-
]LRQHLQIXQ]LRQHGHOODWHPSHUDWXUDGHOÀXLGR
Pagina 5.0
La pagina 5.0 permette di impostare la modalità di funziona-
mento “auto” o “economy”.
La modalità “auto” disabilita la lettura dello stato dell’ingresso
digitale IN2 e di fatto il sistema attua sempre il set-point impo-
stato dall’utente.
La modalità “economy” abilita la lettura dello stato dell’ingresso
digitale IN2. Quando l’ingresso IN2 viene energizzato il siste-
ma attua una percentuale di riduzione al set-point impostato
dall’utente (Pagina 6.0 del menu EVOPLUS).
Per il collegamento degli ingressi si veda par. 8.2.1
Pagina 6.0
La pagina 6.0 viene visualizzata se nella pagina 5.0 è stata
scelta la modalità “economy” e permette di impostare il valore
in percentuale del set-point.
Tale riduzione verrà eseguita qualora venga energizzato l’in-
gresso digitale IN2.
Pagina 7.0
La pagina 7.0 viene visualizzata se è stata scelta una modalità
di funzionamento con set-point regolato da segnale esterno.
Questa pagina permette di scegliere la tipologia del segnale di
controllo: analogico 0-10V (incremento positivo o negativo) o
PWM (incremento positivo o negativo).
Pagina 8.0
Qualora si utilizzi un sistema gemellare (si veda Par. 8.3) attraverso
la pagina 8.0 si può impostare una delle 3 possibili modalità di fun-
zionamento gemellare:
Alternato ogni 24h: I 2 circolatori si alternano nella rego-
lazione ogni 24 ore di funzionamento. In caso di guasto di
uno dei 2 l’altro interviene nella regolazione.
Simultaneo: I 2 circolatori lavorano contemporaneamen-
te ed alla stessa velocità. Questa modalità è utile qualora
si necessiti di una portata non erogabile da una singola
pompa.
Principale/Riserva: La regolazione è effettuata sempre
dallo stesso circolatore (Principale), l’altro (Riserva) inter-
viene soltanto in caso di guasto del Principale.
Nel caso venga scollegato il cavo di comunicazione gemellare i
VLVWHPLVLFRQ¿JXUDQRDXWRPDWLFDPHQWHFRPH6LQJROLODYRUDQGRLQ
modo del tutto indipendente l’uno dall’altro.
