Delta M100A 283

3.4.3 交流線材準備
• 請使用符合當地電力系統裝配要求之銅或鋁導體之線材
• 可使用絞線和實心線。當使用平波花線時，則需壓接端子
• 如使用壓接端子，需確保壓接端子與導體為相同材料基底，以避免不同材料間
電位腐蝕之風險。
變流器必須通過內部或外部接地點接地，接地線材應符合以下要求。
• 導體的橫截面必須為交流線材橫截面的½以上
• 請遵循下表使用正確之端子進行連接

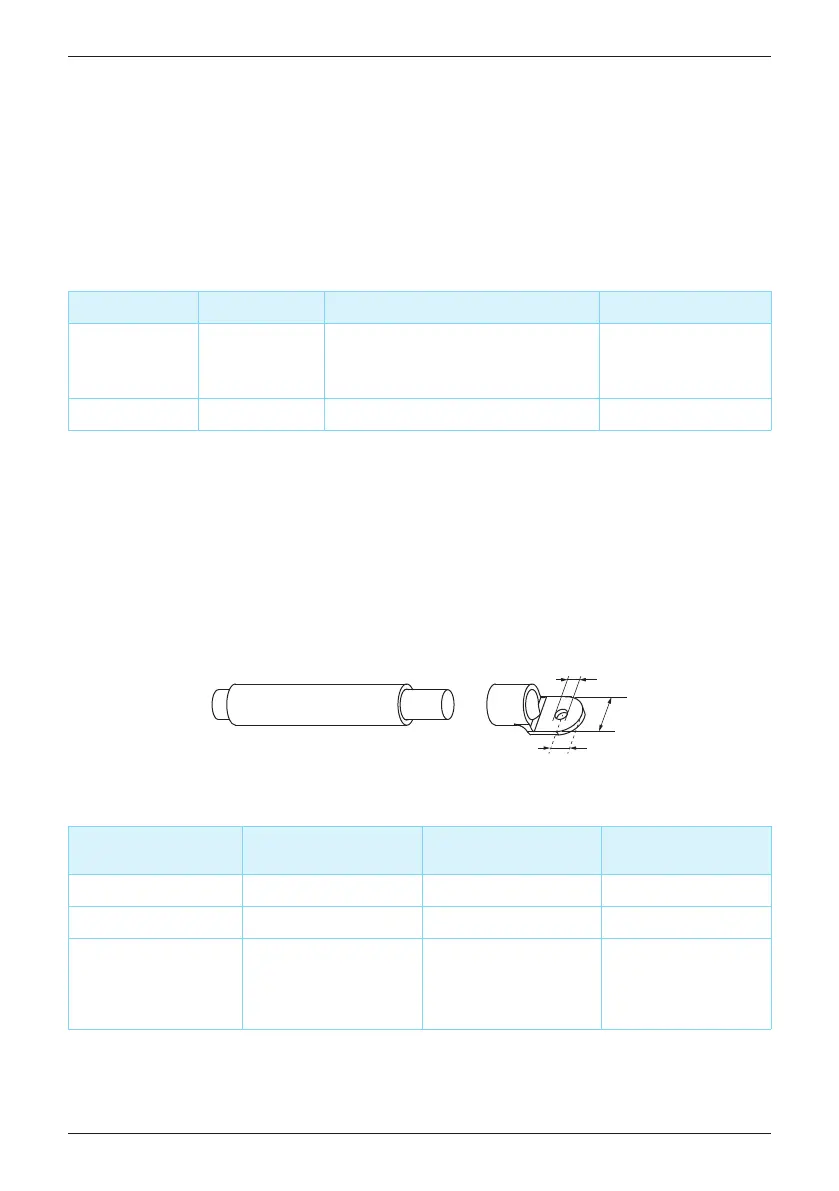

3.4.4 接地線材準備
內部接地 - 多芯電纜 外部接地
240 mm²
螺絲尺寸 = M10
a < 40.0 mm
b
≧ 11.0 mm
c < 22.0 mm
內部接地
- 單芯電纜
150 mm²
10.0 - 23.0 mm
螺絲尺寸 = M8
a < 24.0 mm
b
≧ 8.4 mm
c < 12.5 mm
150 mm²
--
螺絲尺寸 = M8
a < 24.0 mm
b ≧ 8.4 mm
c < 12.5 mm
最大導體截面積
線材外徑容許範圍
端子尺寸要求
a
b
c
表 3-2 : 多芯與單線電纜建議規格
表 3-3 : 接地電纜建議規格
電纜類型
多芯電纜
單線電纜
型號
M100A_280
M100A_283
(M100A_280) (M100A_280/M100A_283)
導線截面積範圍
3 x 120 mm² - 3 x 240 mm²
4 x 95 mm² - 4 x 240 mm²
5 x 70 mm² - 5 x 120 mm²
70 mm² - 240 mm² 12 mm - 27 mm
電纜容許總直徑
42 mm - 75 mm
115
安裝
