Delta M100A 283

3.4.6 M100A_280 交流配線
(1) 確保交流斷路器處於”關閉”狀態。
(2) 剝去電纜絕緣皮30mm。
(3) 對於鋁質導線，請去除導體表面的氧化膜並塗上防護油脂。
(4) 請參考表3-5選用合適外徑之內部橡膠。不合適防水橡膠尺寸無法提供正確之
防水效能，有機會導致防水接頭進水造成產品損壞。
- 確保交流電源線於安裝過程中沒有電力來源，以避免觸電危險。
危險:觸電危險!!

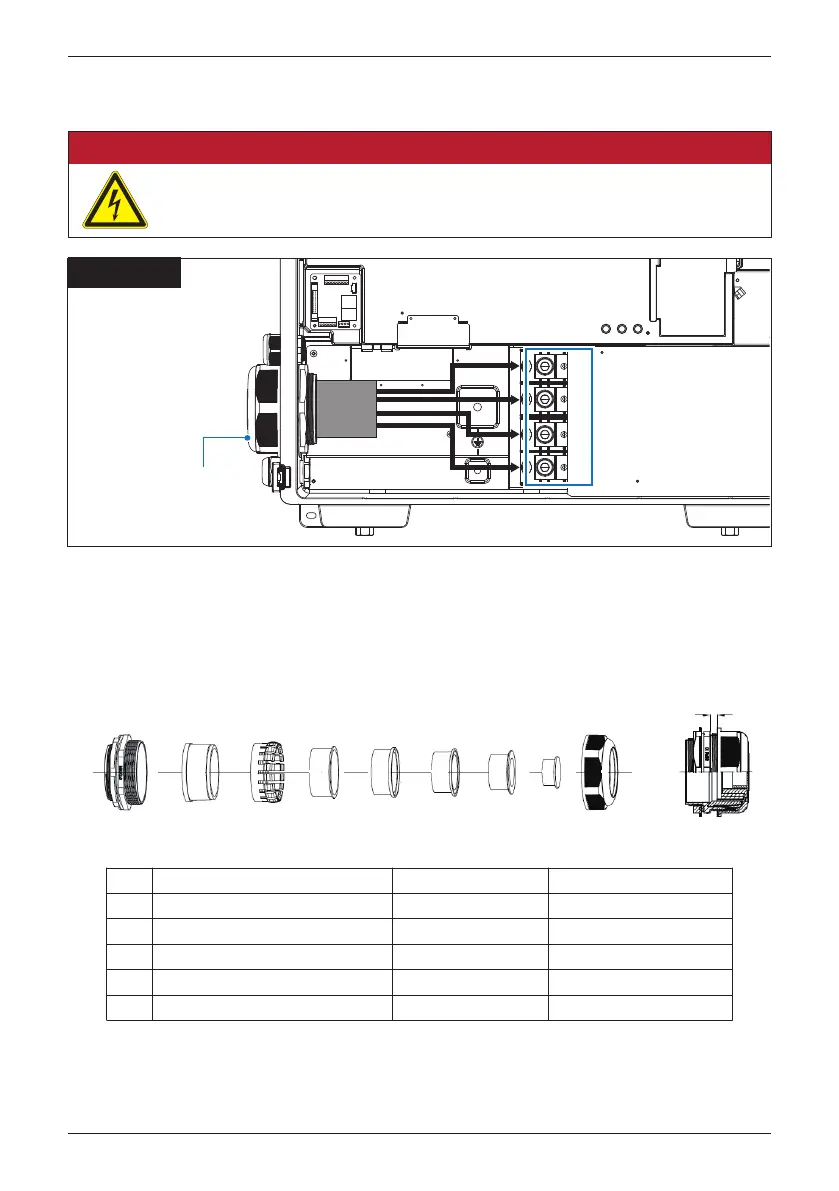

圖 3-15 : M100A_280 交流端配線
L1
L2
L3
N
(5) 以42.4 N-m的扭矩鎖緊所有端子與螺絲。
(6) 擰緊所有交流電纜密封套以確保密封。
交流開口
33 mm 防水塞蓋
M100A_280
* 螺母扭矩值: 42.4 N•m
1 2 3 4 5
緊固圈
防水塞
P
1
2
3
4
5
72 - 77 mm 6.5 - 4.5 mm
6 - 3 mm
5.5 - 2 mm
5.5 - 0 mm
4.5 - 0 mm
65 - 72 mm
57 - 65 mm
45 - 57 mm
33 - 45 mm
Cable diameter range
Torque
10
N•m
12 N•m
15 N•m
15 N•m
15 - 20 N•m
Dimension of P
表 3-5 : M100A_280交流電纜接頭規格
119
安裝
