如M100A_280接地線配置於多芯電纜內(有黃綠相間絕緣外皮之導體)，需確認選
用之端子尺寸符合3.4.4內要求。
(1) 請依下表選用適合接地電纜直徑之防水接頭內部橡膠，將電纜穿過內部橡膠並
接入變流器內部
如M100A_280接地線配置於多芯電纜內，其安裝方式如下:

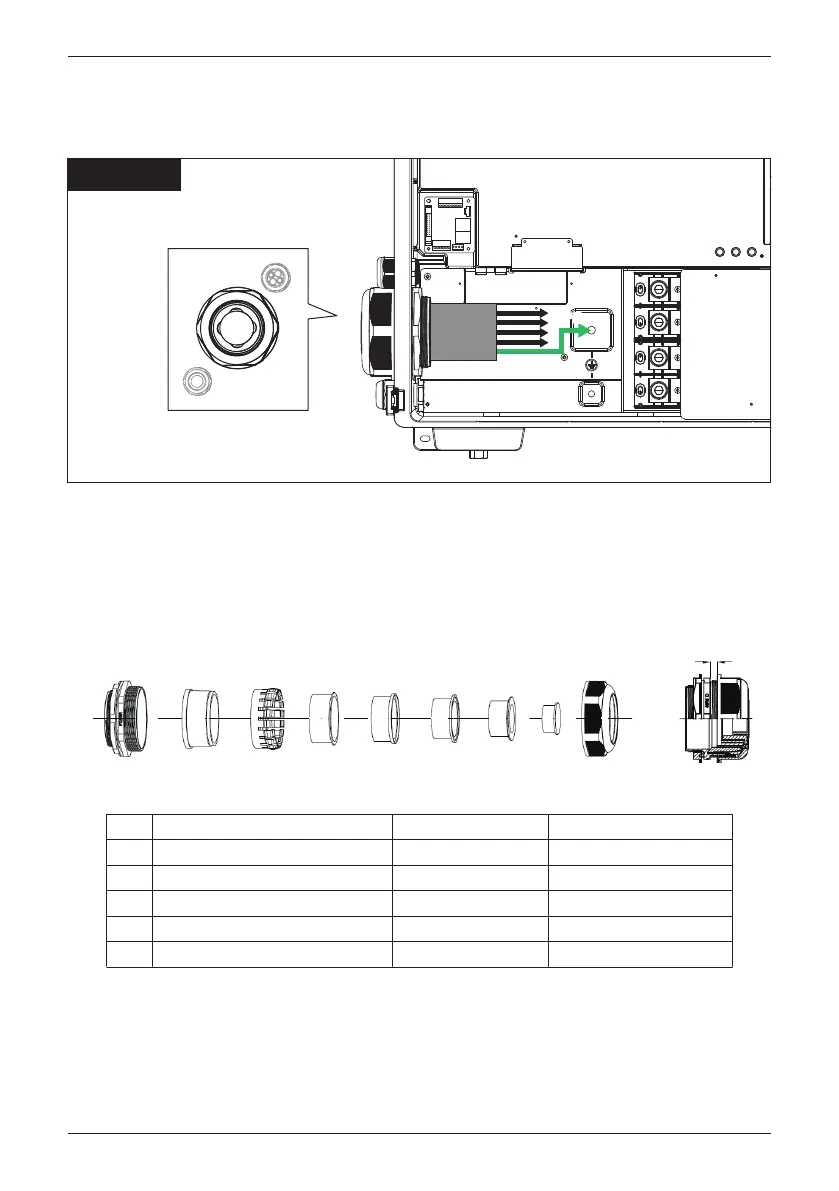

圖 3-13 : 內部接地端配線 - 多芯電纜
(2) 調整多芯電纜可將接地線靠近接地螺絲，將接地線安裝於上接地螺絲處，使用
M10板手以24.5 N-m 扭矩鎖緊固定。
(3) 鎖緊防水接頭外環確保線材與橡膠緊固達防水密封之要求。
1 2 3 4 5
緊固圈
防水塞
P
1
2
3
4
5
72 - 77 mm 6.5 - 4.5 mm
6 - 3 mm
5.5 - 2 mm
5.5 - 0 mm
4.5 - 0 mm
65 - 72 mm
57 - 65 mm
45 - 57 mm
33 - 45 mm
Cable diameter range
Torque
10
N•m
12 N•m
15 N•m
15 N•m
15 - 20 N•m
Dimension of P
表 3-5 : M100A_280交流電纜接頭規格
* 螺母扭矩值: 24.5 N•m
AC
PE
M100A_280
117
安裝
