Delta M100A 283

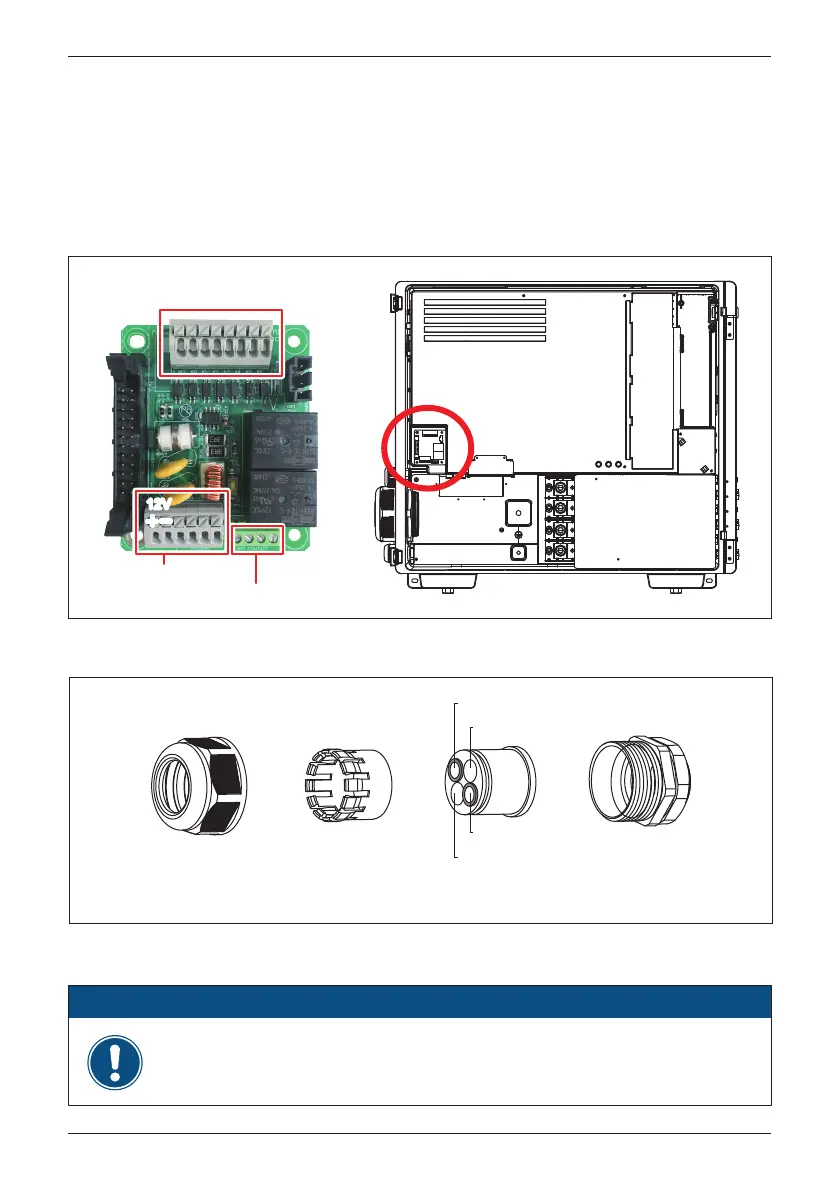

圖3-22 : 通訊模組
通訊模組位置及外觀如下圖所示。
該模組提供一組12V電壓源VCC、RS-485、乾接點，EPO和數位輸入端子供功
率控制使用；詳細說明如下。
使用VCC 與GND輸出腳位，可提供一12VDC電源，可供外部裝置使用。
3.7 通訊模組
圖 3-23 : 通訊防水塞蓋規格
Dry Contact * 2
VCC & RS-485
VCC *1 & EPO *1
Digital Inputs *6
+
12V
+
12V
--
Φ10mm
Φ10mm
Φ7.2mm*
Φ7.2mm*
*拆下 Φ7.2 mm 孔內橡膠塞後孔徑可擴增為 Φ8.7 mm
本機已通過標準檢驗局公告之「太陽光電變流器及監視單元資安檢測技術規範」，
於變流器通訊模組安裝完畢後，請參照5.1.3章節，確實扣緊鎖扣後，張貼全新專用
資安封條(表2-1 項目8)，如未確實張貼而因此導致資安事件，則本公司概不負責。
注意
128
安裝
