3.5.1 直流線材準備
3.5.2 導線壓接與組裝直流接頭
配件包中附有16組直流接頭(圖2-1, ⑦)，請依循以下敘述選用壓接接頭與線材
- 請務必使用配件包內之原廠直流接頭。
- 請選用絕緣耐壓DC 1000 V 以上之導線。
- 直流接頭適用4.0mm² ~ 6.0mm²之銅導線。請依所選用太陽能模組之規格要求，
選用至少相同或大於線徑規格之線材，以防導線過載造成系統危害。
- 建議使用Amphenol special tool (H4TC0002)進行壓接。
- 如有直流接頭數量短缺或其他使用問題，請聯絡當地客服團隊尋求協助。

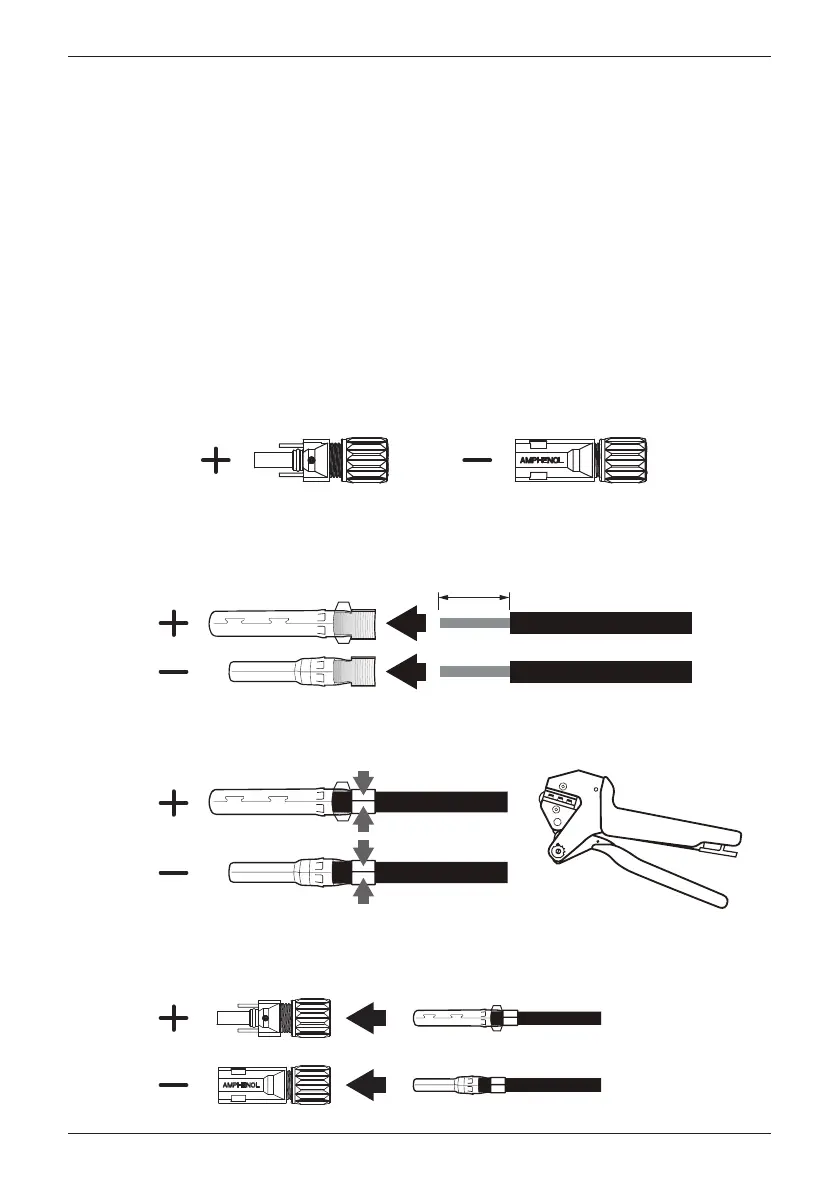

(1) 正端為公座接頭與socket形式端子，負端為母座接頭與pin形式端子
(2) 小心移除導線絕緣外皮6.5 ~ 7.5mm，避免損傷內部導體
(3) 將導體完全放入socket / pin尾端避免導體外露
(4) 將socket / pin與線材放入Amphenol special tool (H4TC0002)之限位器內進
行壓接
(5) 壓接完成後接入直流接頭公/母座內，正確接入後將不易取出。
以2.6 ~ 2.9 N-M緊迫防水蓋達到線材與接頭防水。
6.5
~
7.5 mm
“CLICK”
