3.5.3 安裝直流配線
- 進行直流配線前，請務必確認變流器上的兩個直流開關為”OFF”狀態。
- 在沒有任何雨遮的情況下，請勿在雨天時進行配線或維護作業。
危險:觸電危險!!
- 在安裝直流端子時，請務必確認端子極性是否正確，錯誤的極性，將可能導致
設備損壞。
為了有效支撐直流組串接頭，
保護架應位於端子下方。
注意
(1) 確認變流器上兩直流開關皆為”OFF”狀態，並進行防護措施確保配線過程中
不會被誤操作之可能性。配線期間誤開起直流開關可能導致直流接頭或變流器
之損壞，甚至有機會造成裝配人員感電之風險。
(2) 安裝直流接頭保護支撐架。
(3) 依照圖3-18依序將太陽能組串接於變流器上。務必確認同一最大功率追蹤之兩
組串必須相同規格與相同串接數量。
(4) 如有未使用之接口必須安裝防護塞進行電氣與防污染保護。
(5) 確認直流配線都完成後，才可將兩直流開關轉至”ON”狀態。
PUSH PUSH

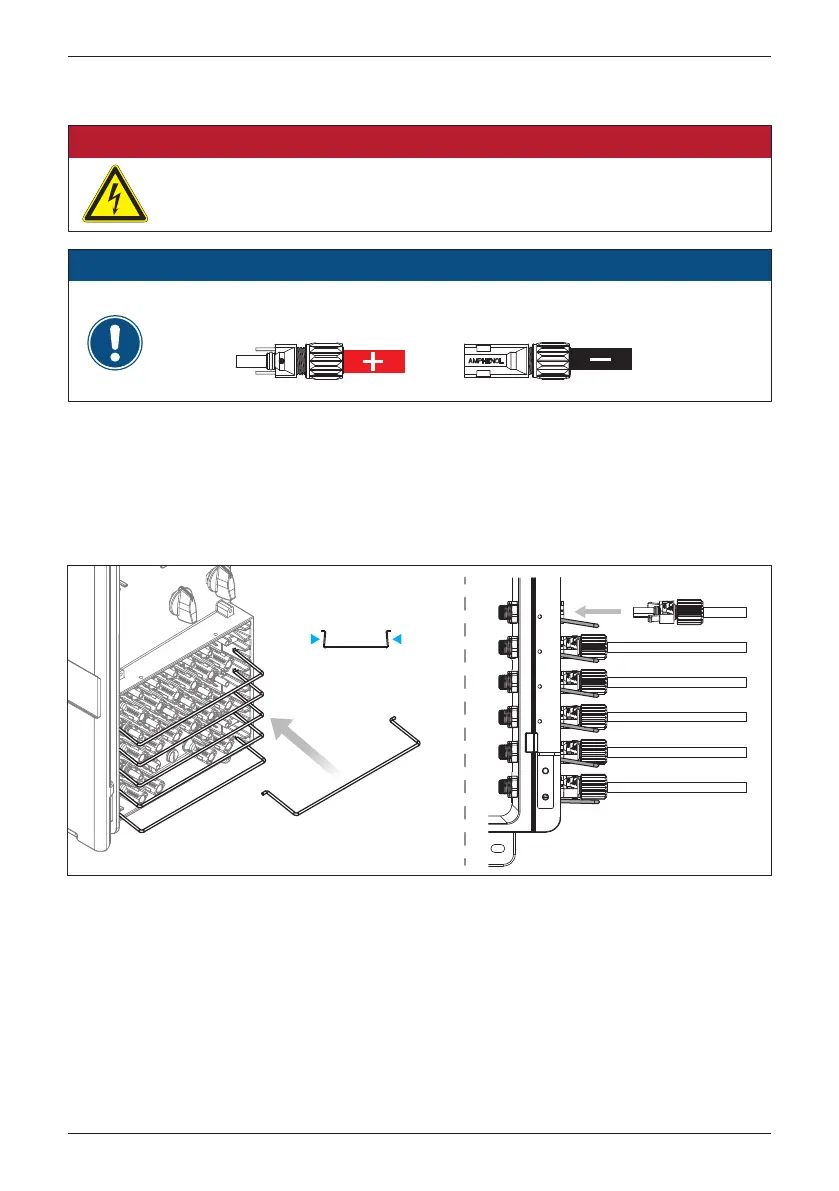

圖 3-17 : 直流接頭支撐架
安裝
123
