3.4.5 接地線安裝
- 變流器之接地可以保護人員避免受到電擊，建議優先進行接地線之安裝。
變流器提供內部與外部接地線安裝位置。接地線需依照當地系統安全規範安裝於
內部、外部或兩者。接地線電纜之規格與端子尺寸應正確使用，請參閱3.4.4。
(1) 請依下表選用適合接地電纜直徑之防水接頭內部橡膠，將電纜穿過內部橡膠並
接入變流器內部
(2) 使用M8扳手以14.7 N-m的扭矩鎖緊螺母。
(3) 鎖緊防水接頭外環確保線材與橡膠緊固達防水密封之要求。
注意 !
D1 D2
D1
D2
16.0 - 23.0 mm
10.0 -16.0 mm
Cable diameter range
Torque
3.5-5.2
N•m
3.5 N•m
Dimension of P
P
1.5-5.0 mm
1.5-5.0 mm

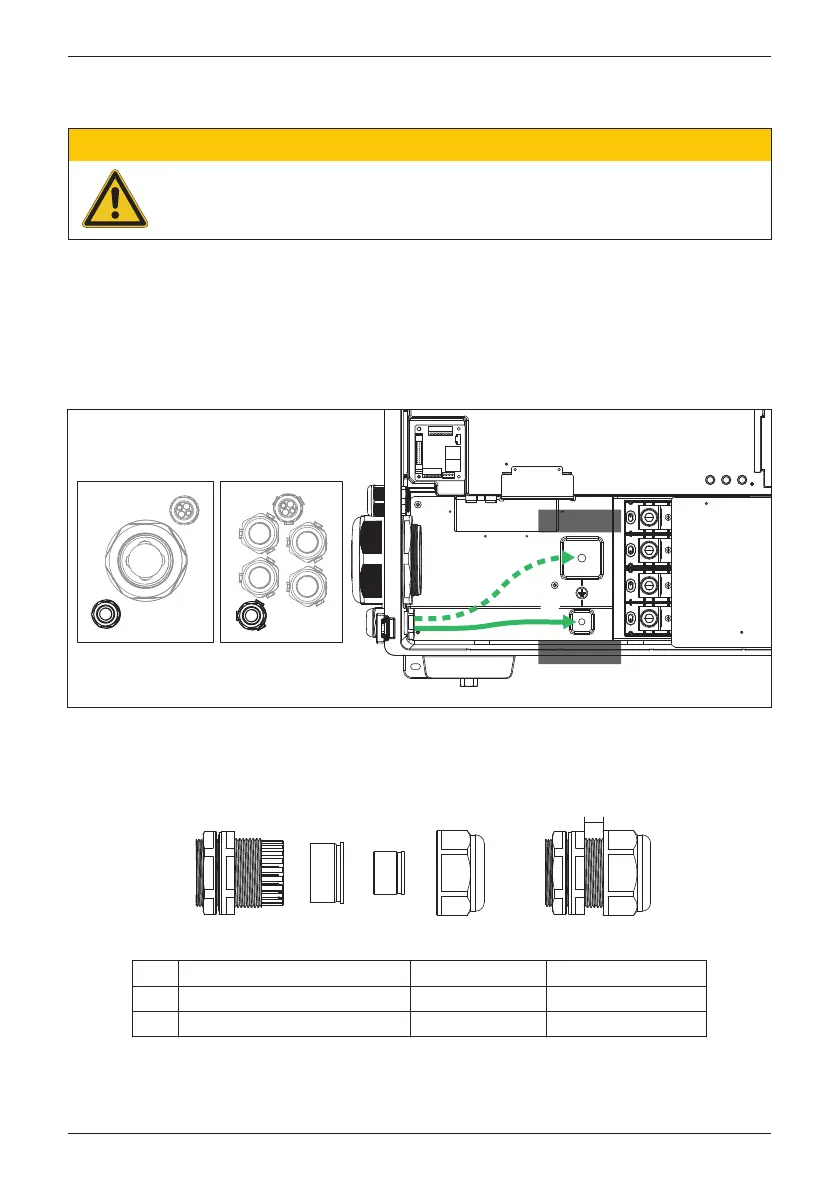

圖 3-12 : 內部接地端配線 - 單芯電纜
表 3-4 : 接地電纜接頭規格
如選用單線接地線電纜，需確認選用電纜規格符合3.4.4所述。安裝方式如下:
內部接地點
PE
M100A_280 M100A_283
PE
PE
PE
or
24.5 N‧m24.5 N‧m
14.7 N‧m14.7 N‧m
116
