Delta M100A 283

RS-485端子座腳位定義如表3-3所示
-腳位1與2提供直流電壓12V/0.5A電源
-腳位3與5 為RS-485差動信號之DATA+信號專用腳位
-腳位4與6 為RS-485差動信號之DATA-信號專用腳位
依據上述的腳位，可以實現多台變流器的通信連接。
本機器設有120歐姆終端電阻，可使用通信模組上的控制開關進行切換(表3-3)。
不同的RS-485連接方式時，需使用不同的終端電阻設定方式。
• 當多台變流器連接時，只有最後一台變流器必須將終端電阻接通如圖3-24
• 如果RS-485總線長度大於610m，建議使用Belden 3105A電纜或同規品來確
保通信品質
• 一般情況下，RS-485線長建議小於30m
• RS-485: 工程使用

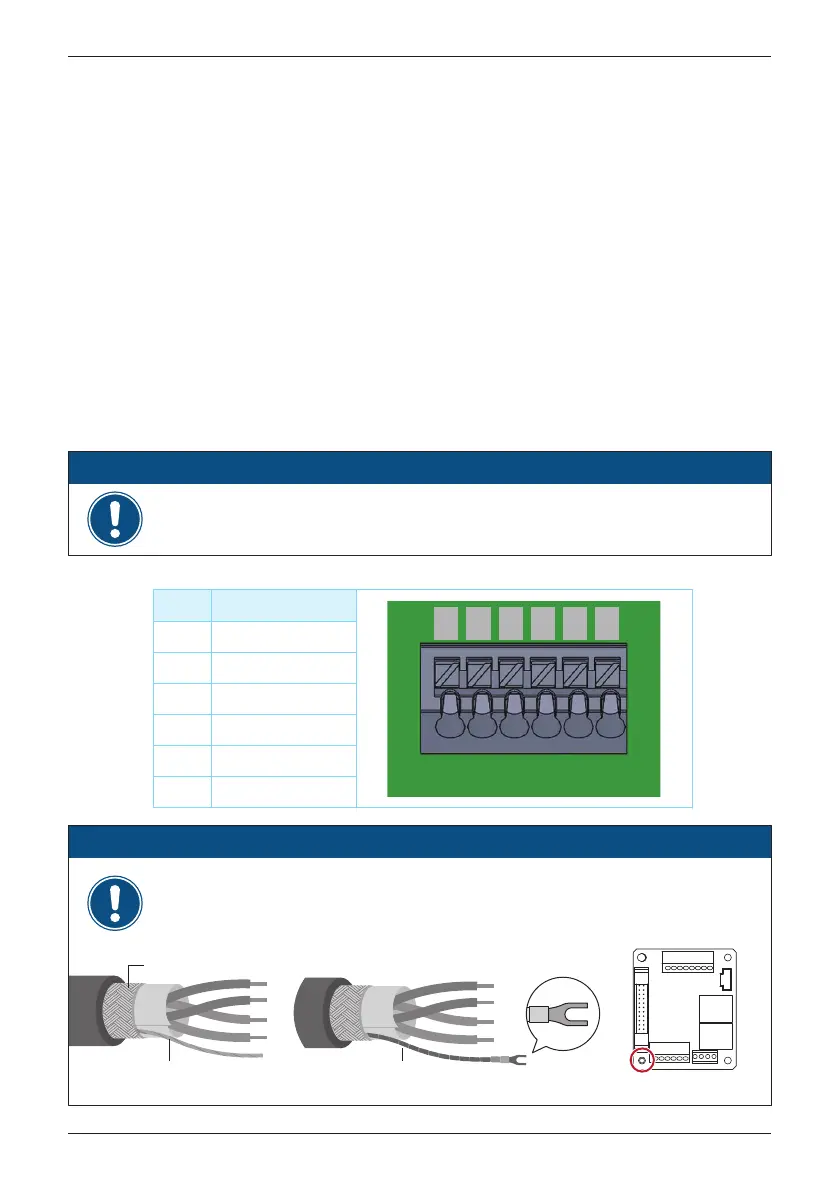

3.7.1 RS-485 連線
表 3-7: RS-485 端子座說明
- 為確保良好的通信品質，建議使用絞線之電纜方式配置。
注意
資訊
* 螺絲扭矩值: 0.59 N•m
(線徑: 0.5~1.5 mm²)
接地線
隔離層
絕緣膠帶
當RS-485需要接地時，請遵循以下步驟
1. 從隔離層剝出一條接地線(線徑: 0.5~1.5 mm²)，並做適當絕緣防護
2. 將接地線壓接Y端子(建議型號: SNYBL1-4)，並鎖附於下圖Ａ處
SNYBL1-4
A
Pin Function
1 VCC (+12V)
2 GND
(非系統接地)
3 DATA+
4 DATA-
5 DATA+
6 DATA-
1 2 3 4 5 6
VCC GND D+ D- D+ D-
129
安裝
