Delta M100A 283

3.4.7 M100A_283 交流配線
(1) 確保交流斷路器處於”關閉”狀態。
(2) 剝去電纜絕緣皮30mm。
(3) 對於鋁質導線，請去除導體表面的氧化膜並塗上防護油脂。
(4) 使用適當的內部橡膠將L1，L2，L3或中性線(若需配置)穿過對應的M40電纜密
封套。
(5) 按照標示連接L1，L2，L3和中性線(若需配置)。
(6) 以42.4 N-m的扭矩鎖緊所有端子與螺絲。
(7) 擰緊所有交流電纜密封套以確保密封。

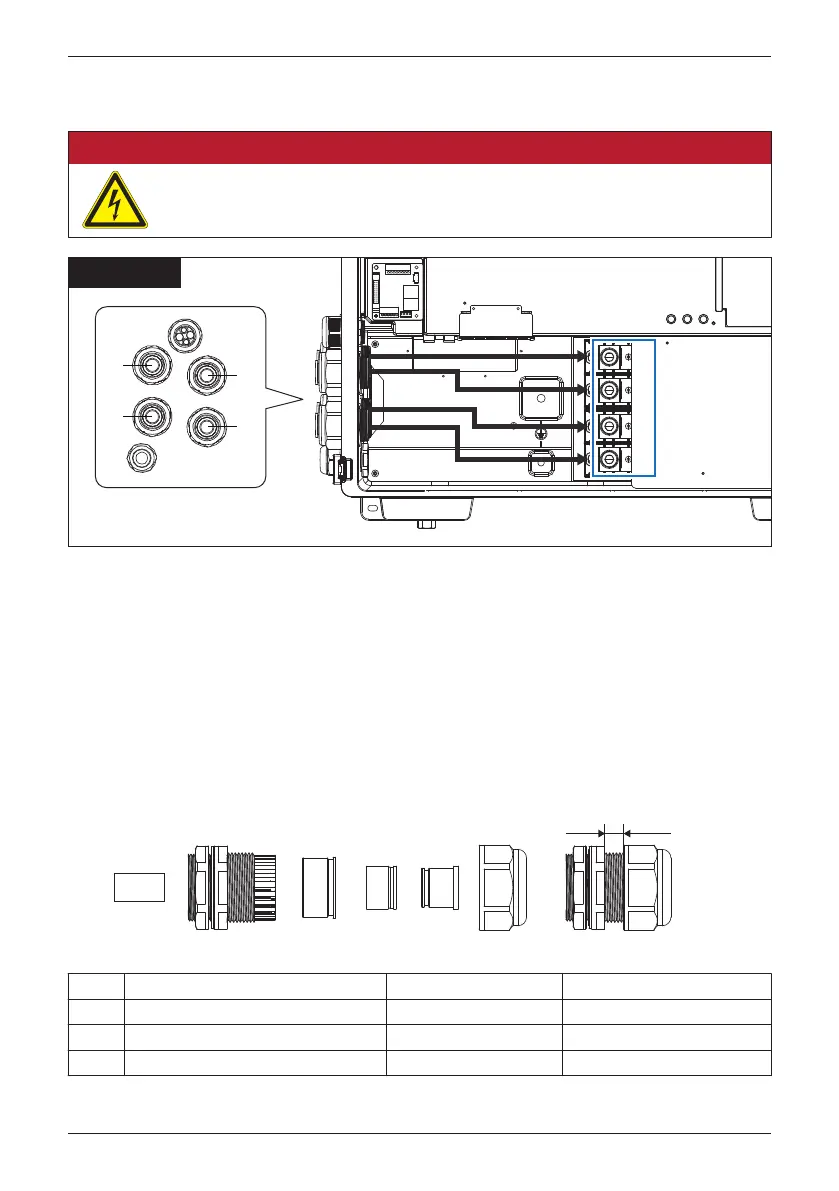

圖 3-16 : M100A_283 交流端配線
- 確保交流電源線於安裝過程中沒有電力來源，以避免觸電危險。
危險:觸電危險!!
交流開口 -
28.9 mm 防水塞蓋
M100A_283
N
L3
L1
L2
L1
L2
L3
N
* 螺母扭矩值: 42.4 N•m
D1 D2 D3
M40
P
D1
M40
D2
D3
21.7-28.9 mm
16.2-21.7 mm
Cable diameter range
12.0-16.2 mm
Torque
5.5-10
N•m
6.0 N•m
4.0-6.5 N•m
Dimension of P
1.0-8.0 mm
1.0-6.5 mm
1.0-7.5 mm
表 3-6 : M100A_283交流電纜接頭規格
120
安裝
