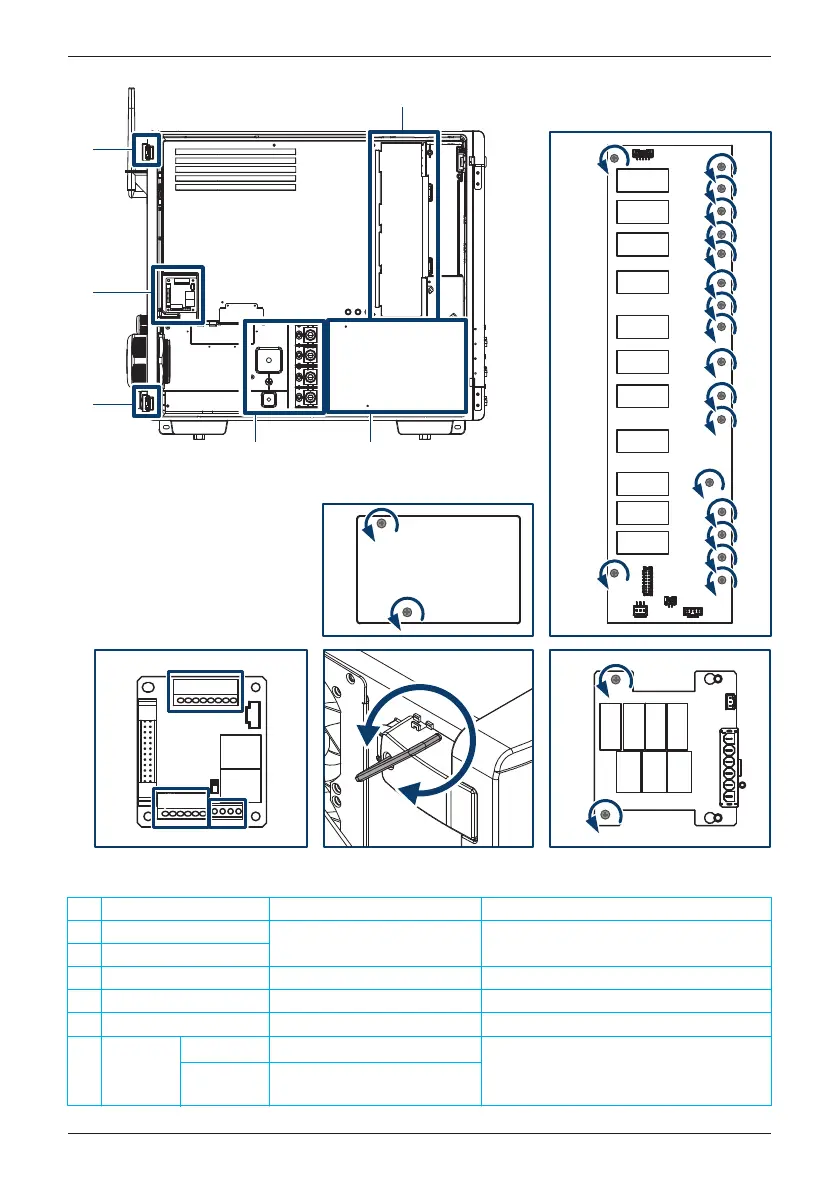

附錄-3: 組裝說明-3
NO
2 交流側雷擊保護裝置
1 直流側雷擊保護裝置
8.0 kgf-cm (0.8 N•m)
3 交流絕緣蓋
4 鎖扣外蓋
8.0 kgf-cm (0.8 N•m)
25 kgf-cm (2.45 N•m)
通訊模組
-
5
-
-
-
6 交流端子
422 kgf-cm (42.4 N•m)
20 AWG (0.5mm²)
M8/ 150 kgf-cm (14.7 N•m)
M10/ 250 kgf-cm (24.5 N•m)
L1,L2,L3,N
PE
位置 螺絲扭力 導體橫截面
④
Cu: 70 mm
²
(3/0 AWG) ~ 240 mm
²
(470 kcmil)
Al: 120 mm² (4/0 AWG) ~ 240 mm² (470 kcmil)
+
