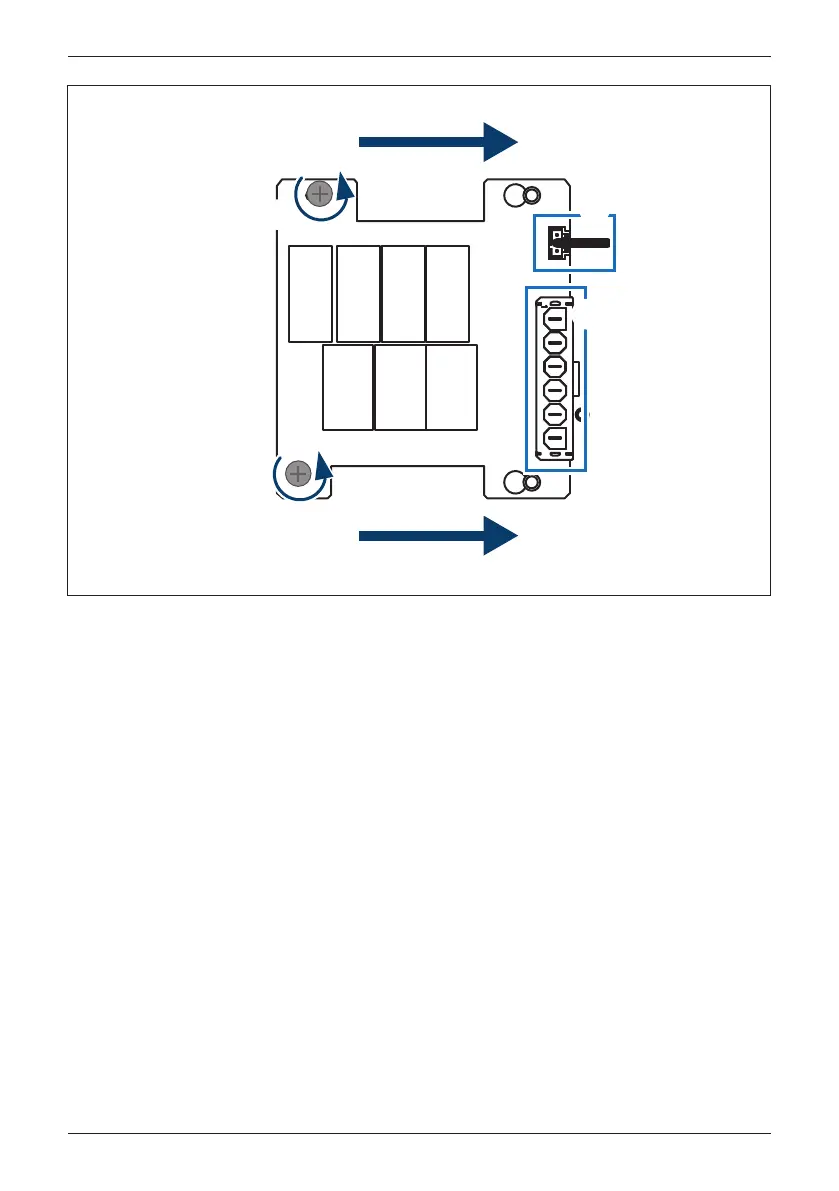

圖 5-7 : 移除螺絲與排線
*
螺絲扭矩值:
0.8 N
•
m
5.2.2 安裝交流雷擊保護裝置 (AC SPD)
1. 確認AC
SPD裝置三處掛勾孔有正確卡扣固定且可平穩放置。
2. 使用PH2螺絲起子，以0.8
N-m扭矩鎖緊AC SPD裝置上的固定螺絲。
3. 將兩線組安裝於AC
SPD裝置接頭，確保卡扣確實固定。
4. 裝上保護蓋，並使用PH2螺絲起子以0.8
N-m之扭矩鎖緊2個螺絲。
5. 按照5.1.3章節步驟關閉前蓋以完成SPD安裝。
②
①
①
②
③
③
147
維護
146
148
