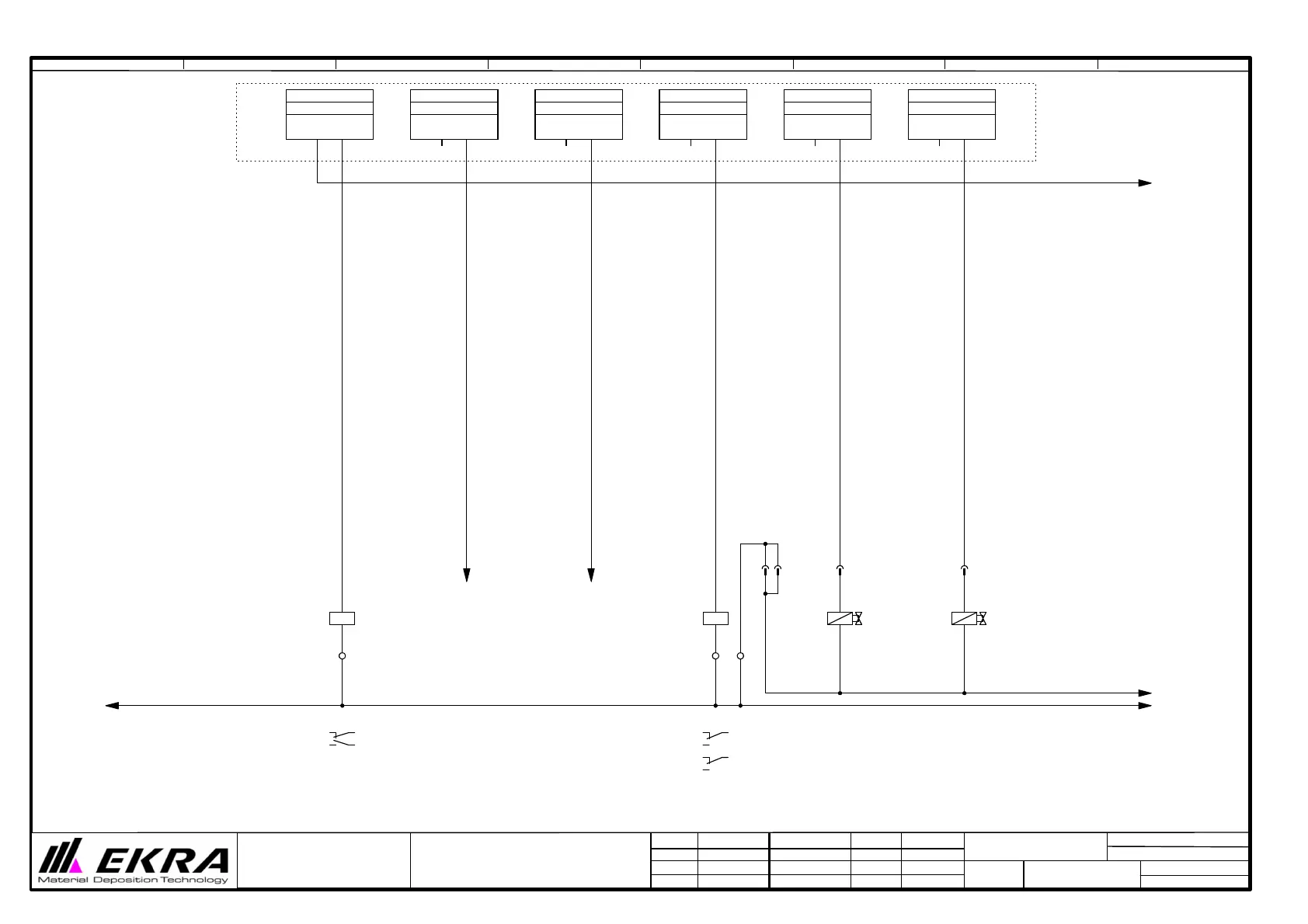

Ekra E1 - Page 134

0V
/4.8
26 14
-A2
A1
Haube überbrücken
A1
A2
-K1
Hauben überbrückung
cover bridged
4
-X1
+ 15
-A2
A2
Tisch ausfahren
A2
+ 16
-A2
A3
Tisch einfahren
A3
+ 17
-A2
A4
Motor umschaltung
A1
A2
-K4
Motor umschaltung
motor switch
4
-X1
4
12
-X6
24
+ 18
-A2
A5
Rakel hinten ab
1
-X6
-Y5
R. hinten ab
squeegee back down
+ 19
-A2
A6
Rakel vorne ab
14
-X6
-Y6
R. vorne ab
squeegee front down
A2:26
/9.6
X6:12
/6.1
0V
/6.1
1
5
9
/7.4
4
8
12
/7.3
9 1
/2.5
9 5
/2.5
X2
blau/violet
grün braun
brown
green
blue/vio
X2
letzte Änderung
Datum
Name
Datum
Ersteller
Gepr.
Norm
Blatt-Nr.
Bl von Anz
5
E1
1 2 3 4 5 6 7 8
Anlage
Ort
E1-006
6/16
Ausgänge 1-6
