SC-T7000 series/SC-T5000 series/SC-T3000 series Revision B

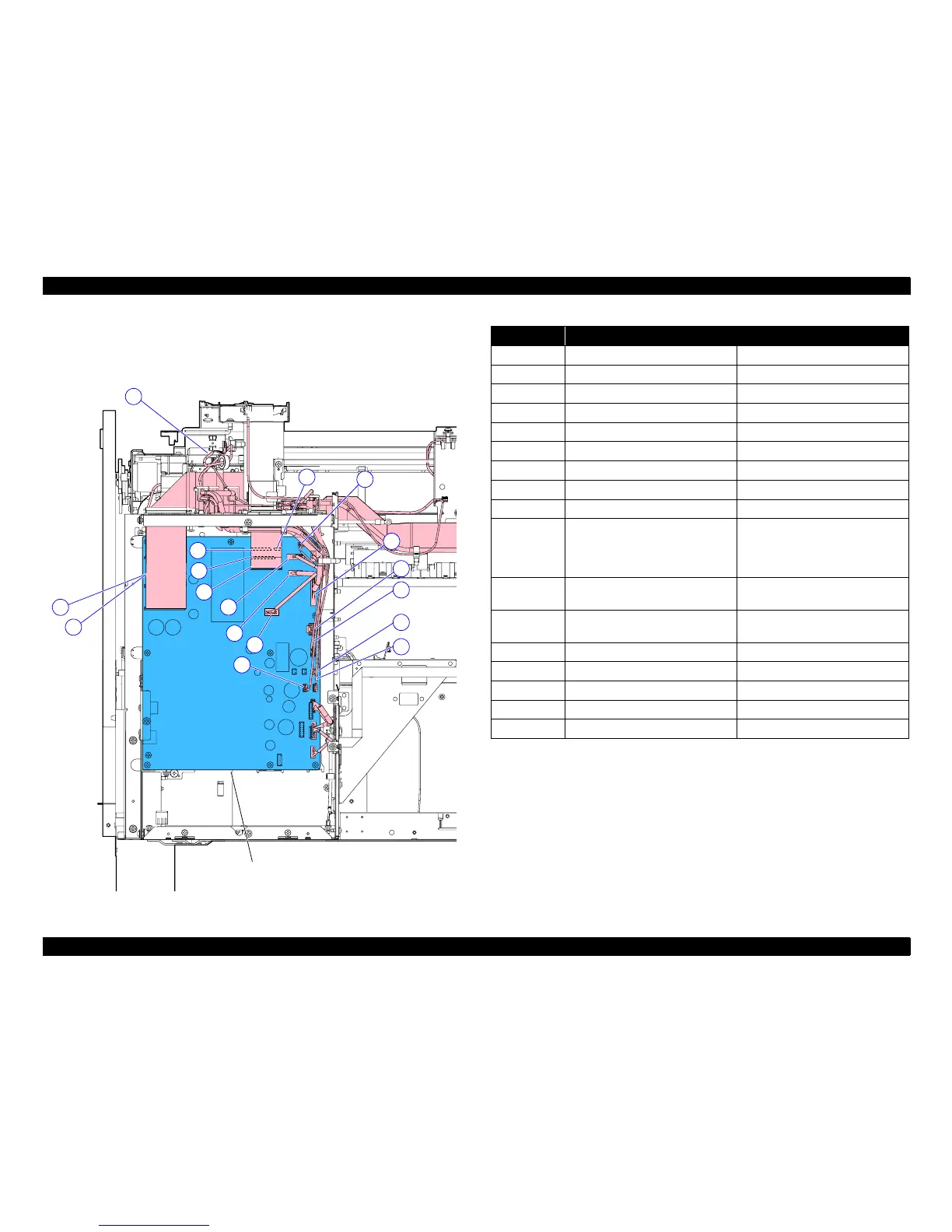

APPENDIX Connection Diagram 299
Confidential
 Back view (Right rear) (2)
MAIN BOARD
1
2
3
4
13
6
7
9
10
12
14
5
8
11
15
16
17
Cable No. Connection
1
HEAD FFC MAIN BOARD (CN101/CN102)
2
CR FFC MAIN BOARD (CN100)
3
ATC MOTOR MAIN BOARD (CN15)
4
SUCTION FAN (Right) MAIN BOARD (CN22)
5
SUCTION FAN (Left) MAIN BOARD (CN23)
6
INTERLOCK SWITCH MAIN BOARD (CN20)
7
CR MOTOR MAIN BOARD (CN19)
8
APG MOTOR / ATC MOTOR MAIN BOARD (CN15)
9
SUB-B BOARD MAIN BOARD (CN300)
10
Relay Cable
(PAPER THICKNESS SENSOR,
CR HP SENSOR, CUTTER
SENSOR)
MAIN BOARD (CN16)
11
Relay Cable
(PUMP CAP UNIT, IC HOLDER)
MAIN BOARD (CN14)
12
Relay Cable
(PE SENSOR (ROLL PAPER))
MAIN BOARD (CN16)
13
BOARD BOX FAN MAIN BOARD (CN24)
14
SUB-B BOARD MAIN BOARD (CN301)
15
PANEL BOARD MAIN BOARD (CN13)
16
CRCM BOARD (IC HOLDER) MAIN BOARD (CN400)
17
PE SENSOR (THICK PAPER) MAIN BOARD (CN21)
