Fronius Primo 3.0-1 - Außenlüfter Tauschen; Vorbereitung

45
DE

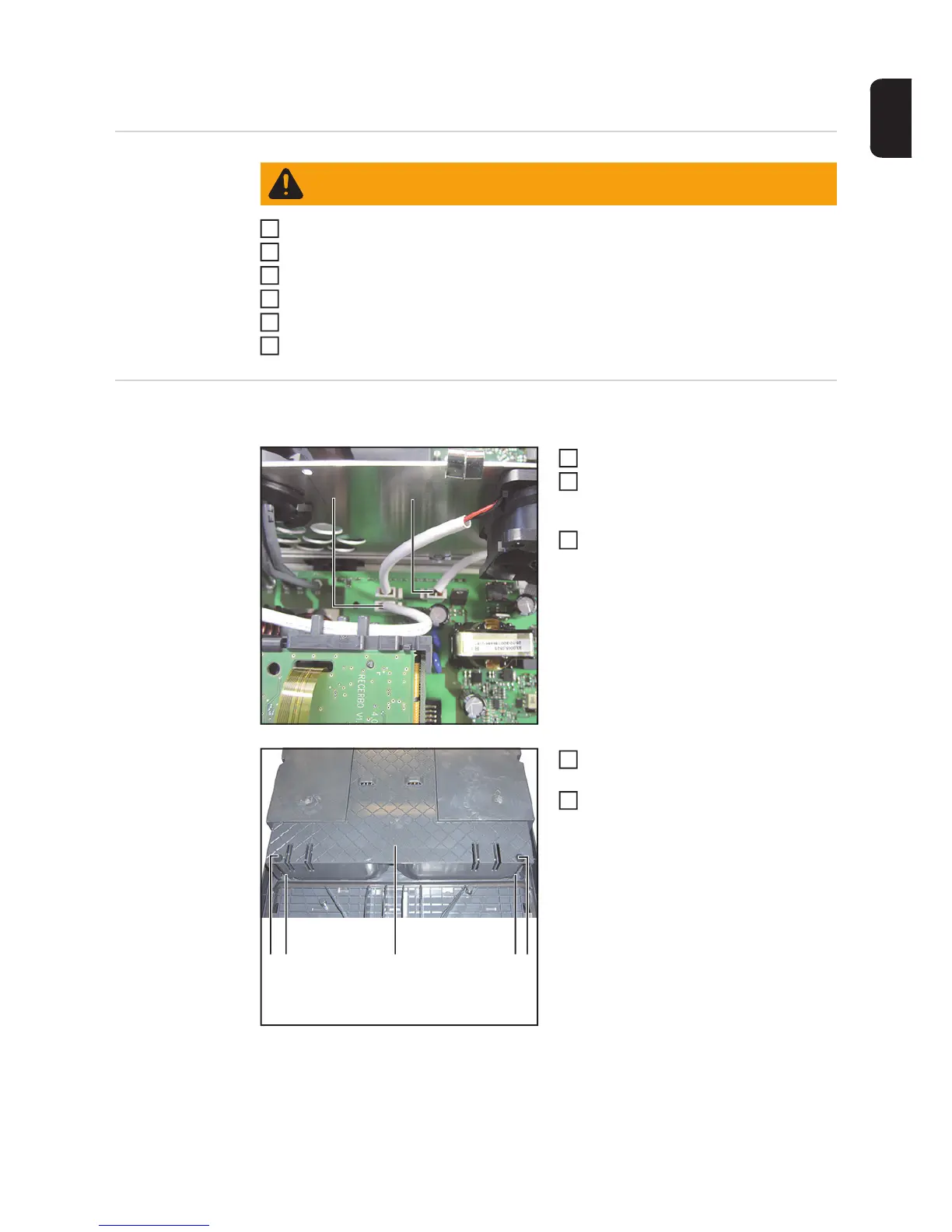

Außenlüfter tauschen
Vorbereitung
DC-Trenner auf OFF stellen
AC- Versorgung trennen
DATCOM-Deckel entfernen
Gegebenenfalls Datenkommunikations-Leitungen abschließen
Gerät von der Wandhalterung lösen und aus Wandhalterung entnehmen.
Leistungsteildeckel entfernen
Außenlüfter tau-
schen
Rechten Außenlüfter tauschen:
Molexstecker (2) abstecken
Kabel aus den Klemmnasen lösen und
ausfädeln
Wechselrichter vorsichtig umdrehen,
sodass die Rückseite zugänglich ist
2x Schraube 5x14 mm TX25 (3) entfer-
nen
Verriegelung (4) der Lüfterhalterung
(5) lösen und Halterung aufklappen
WARNUNG! Ein elektrischer Schlag kann tödlich sein!
Die 5 Sicherheitsregeln beachten!
1
2
3
4
5
6
(1)
(2)
1
2
3
(3)(4)(3)(4) (5)
4
5
