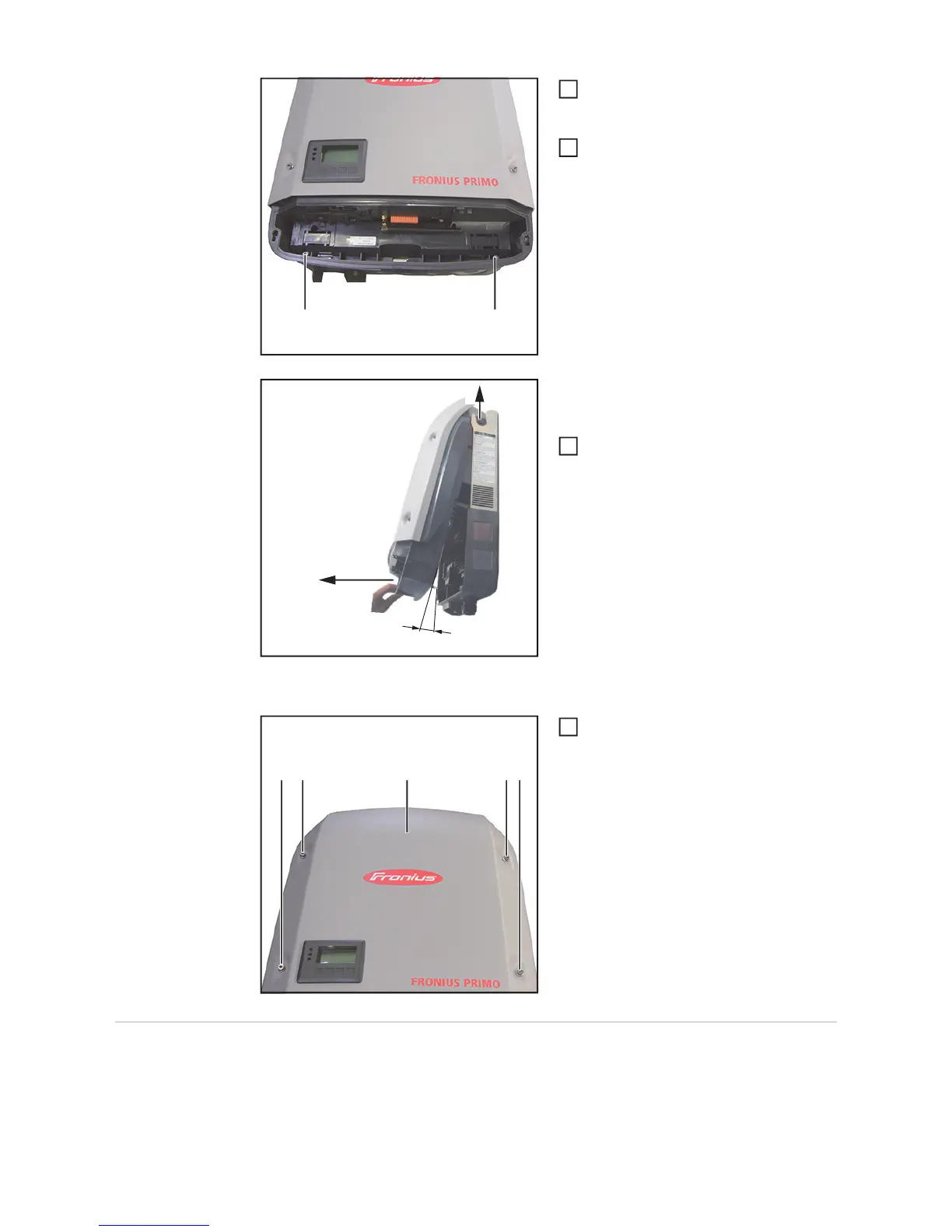

Falls vorhanden Datenkommunika-
tions-Leitungen abschließen
2x Schrauben 5x25 mm TX25 (4) lösen
und dadurch die Verbindung zwischen
Wechselrichter und Wandhalterung
trennen.
WICHTIG! Der Öffnungswinkel darf 11°
nicht übersteigen!
Wechselrichter im Anschlussbereich
aus der Wandhalterung nach vorne
wegziehen, anschließend Wechsel-
richter anheben und nach oben ent-
nehmen.
Gehäuse öffnen
4x Schraube 5x18 mm TX25 (5) mit
Dichtscheibe lösen bis sich der Leis-
tungsteildeckel (6) abnehmen lässt.
Gehäuse schlie-
ßen
Gehäuse schließen
(4)(4)
3
4
4.33 in.
110 mm
max. 11°
5
(5) (5) (5)(5)(6)
6
