39
DE

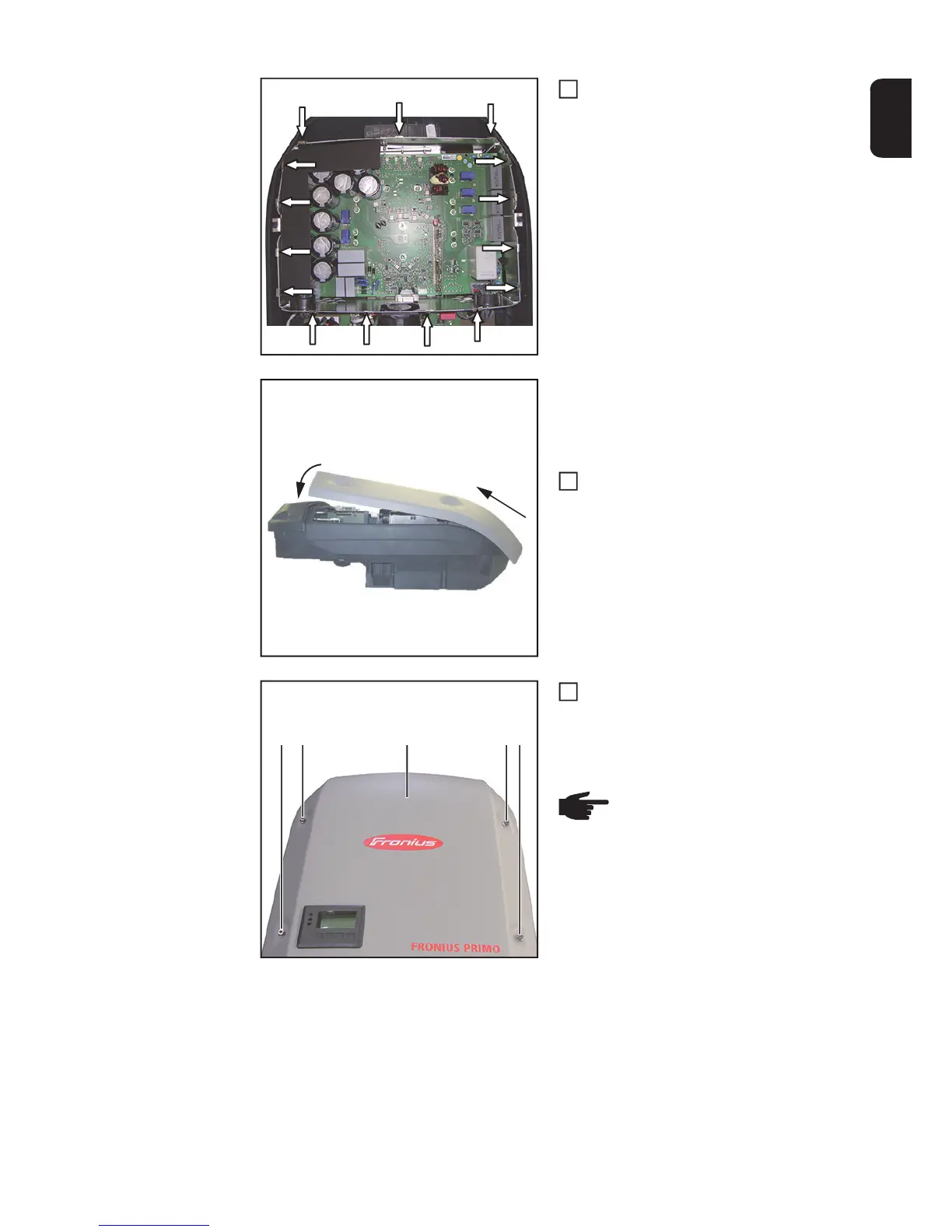

Auf korrekten Sitz der 15 EMV Federn
(1) achten.
WICHTIG! Nur durch Einhaltung des fol-
genden Ablaufs a) - b) wird der Dicht-
schaum richtig positioniert und dichtet
dadurch korrekt ab.
Leistungsteildeckel oben in die Befes-
tigungsdorne einhängen, in noch
schräger Lage den Leistungsteildeckel
nach unten ziehen a) und unter Zug
auf die Grundschale aufschwenken b).
WICHTIG! Beim Schließen des Deckels
darauf achten, dass die Tastenfedern in die
Führungen einrasten.
Den Leistungsteildeckel (3) anschlie-
ßend mit 4x Schraube 5x18 mm TX25
(2) mit Dichtscheibe fixieren
Anzugsmoment = 2,5 Nm
Montage
(1)
1
a)
b)
2
(2) (2) (2)(2)(3)
HINWEIS! Dreht sich das Gewin-
de dieser Schrauben durch und
die Schrauben greifen nicht mehr,
folgende Schrauben verwenden:
PT 5x25 mm T25 KT25
(Artikelnummer 42,0401,4231)
3
