Fronius Primo 3.0-1 Service Manual

53
DE

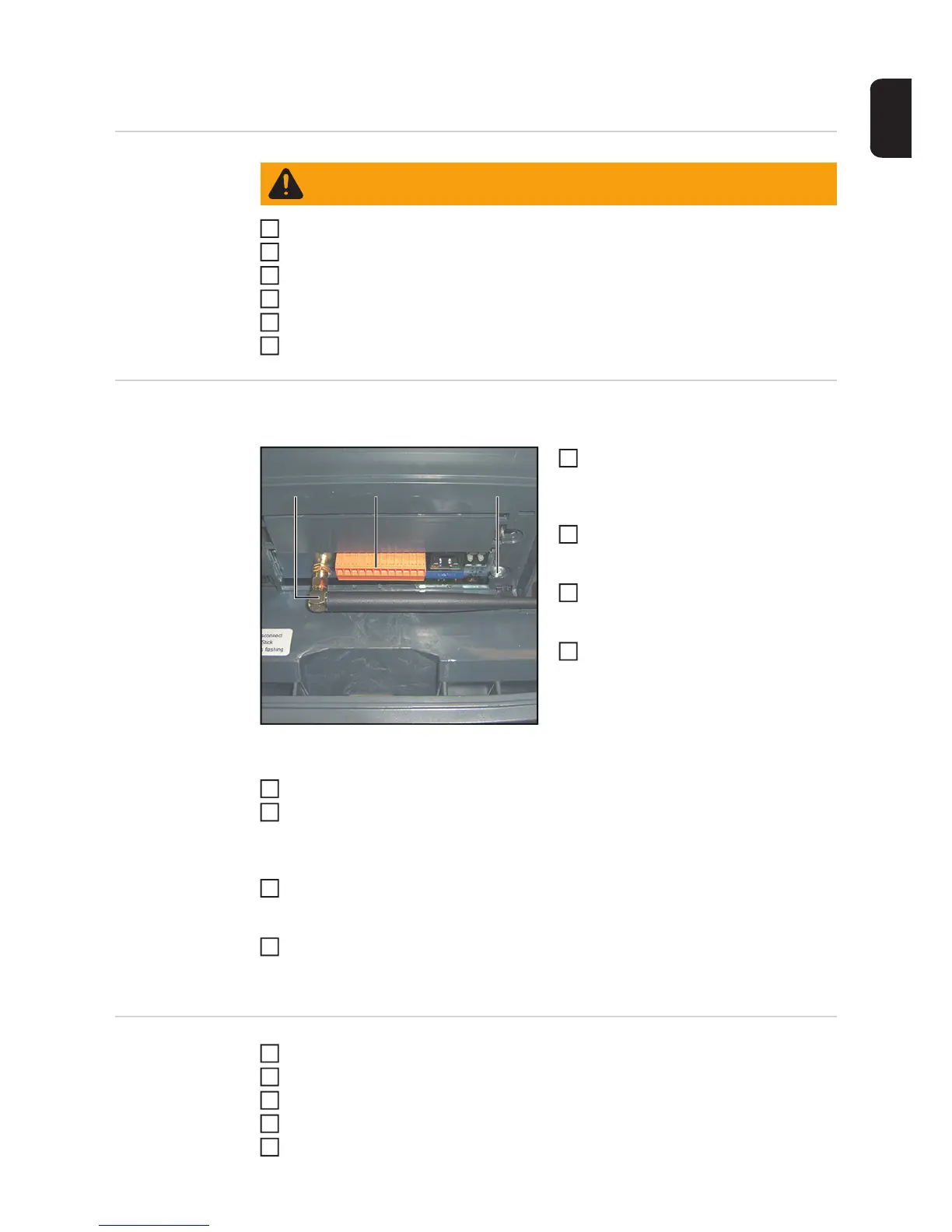

Datamanager Card tauschen
Vorbereitung
DC-Trenner auf OFF stellen
AC- Versorgung trennen
DATCOM-Deckel entfernen
Gegebenenfalls Datenkommunikations-Leitungen abschließen
Gerät von der Wandhalterung lösen und aus Wandhalterung entnehmen.
Leistungsteildeckel entfernen
Datamanager
Card tauschen
Datamanager Card ausbauen:
Nur bei Datamanager Cards mit
WLAN:
Antenne (1) mittels Gabelschlüssel
SW 7 mm abnehmen
Buchsenleiste (2) entfernen
12-polig ... Datamanager Card
16-polig ... Datamanager Card 2.0
1 x Schraube TX20 (3) entfernen
4 x 8 mm ... Datamanager Card
4 x 9 mm ... Datamanager Card 2.0
Datamanager Card vom Print
RECERBO abstecken und entnehmen
Datamanager Card einbauen:
Neue Datamanager Card am Print RECERBO anstecken
Datamanager Card mit 1 x Schraube TX20 (3) fixieren
4 x 8 mm ... Datamanager Card
4 x 9 mm ... Datamanager Card 2.0
Anzugsmoment = 1,2 Nm
Buchsenleiste (2) anstecken
12-polig ... Datamanager Card
16-polig ... Datamanager Card 2.0
Nur bei Datamanager Cards mit WLAN:
Antenne (1) mittels Gabelschlüssel SW 7 mm montieren
Anzugsmoment = 0,6 Nm
Abschließende
Tätigkeiten
Leistungsteildeckel montieren
Gerät in die Wandhalterung einsetzen und verschrauben
Gegebenenfalls Datenkommunikations-Leitungen anschließen
DATCOM-Deckel montieren
AC-Versorgung wiederherstellen
WARNUNG! Ein elektrischer Schlag kann tödlich sein!
Die 5 Sicherheitsregeln beachten!
1
2
3
4
5
6
(1) (2) (3)
1
2
3
4
1
2
3
4
1
2
3
4
5

Fronius Primo 3.0-1 Specifications

General

Purpose	Solar panel
Efficiency	98 %
Output power	3000 W
Input current	12 A
Input voltage	80 - 1000 V
Output voltage	- V
Input frequency	50 - 60 Hz
Power supply type	Auto
Adjustable output voltage	-
International Protection (IP) code	IP65
Product color	Black, Grey
Built-in display	Yes
Operating temperature (T-T)	-40 - 55 °C

Weight and Dimensions

Depth	204 mm
Width	431 mm
Height	645 mm
Weight	21500 g
