58

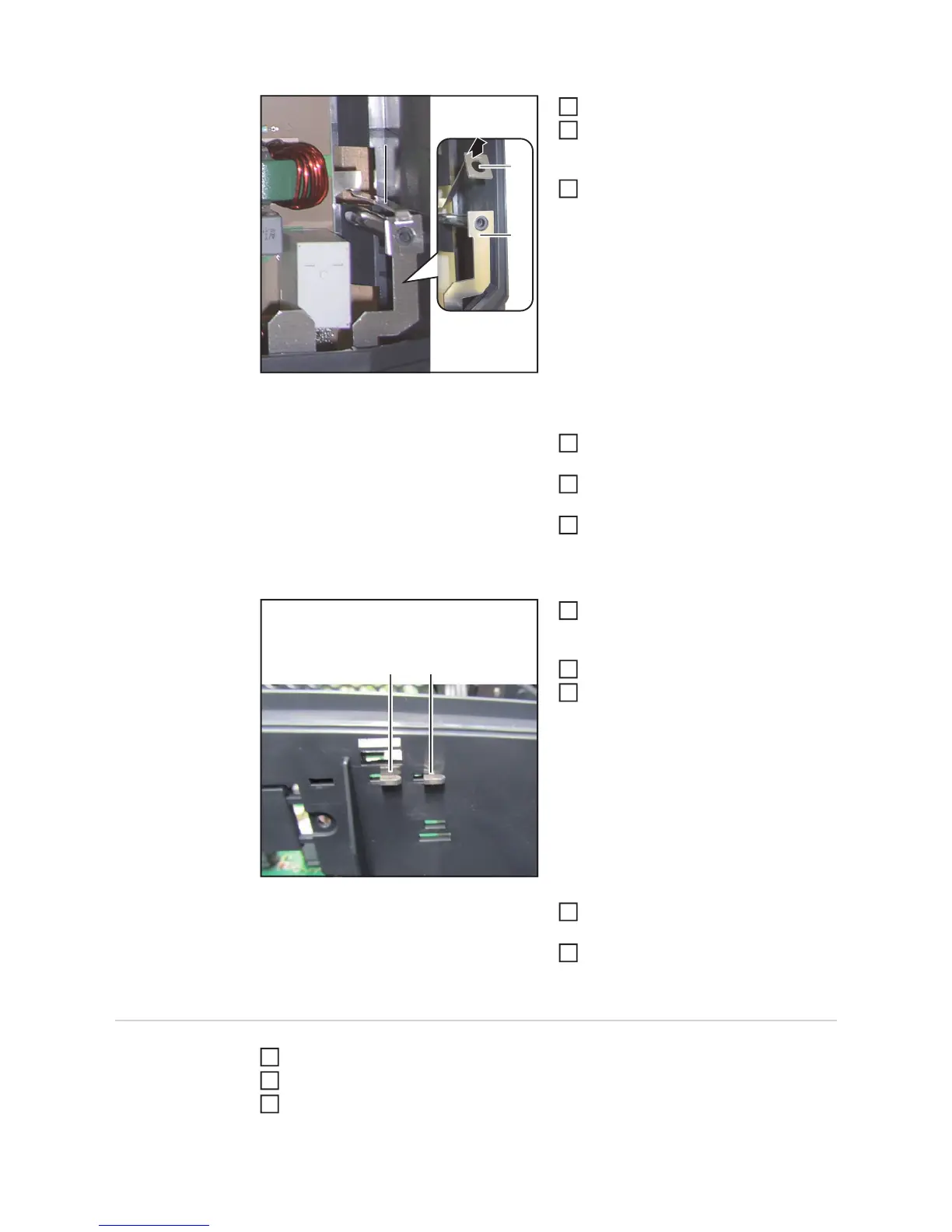

Erdungslasche (11) zur Seite biegen
Erdungsanbindung für Steckkarten
(10) aus der Gehäuse-Grundschale
ausfädeln
Print PrimoFIL entnehmen
PrimoFIL einbauen
Beim neuen Print PrimoFIL die Schutz-
folie vom Wärmeleit-Pad entfernen
Neuen Print PrimoFIL vorsichtig in die
Gehäuse-Grundschale einlegen
Print mit 7x Schraube 4x9 mm TX 20
(9) fixieren
Anzugsmoment = 2 Nm
Erdungsanbindung für Steckkarten
(10) wieder in Gehäuse-Grundschale
einhängen
Erdungslasche (11) zurück biegen
Printhalterung (8) wieder einschieben.
Ferritkerne (5) und (7) wieder im
Trennblech fixieren.
Alle Kabelverbindungen (1 ) bis (7)
wiederherstellen
Abschließende
Tätigkeiten
Print RECERBO wieder einsetzen und auf ordentlichen Halt prüfen
Falls vorhanden, Optionskarten (z.B. Datamanager Card) wieder einsetzen
Falls Buchsenleisten vorhanden sind und diese nicht mit den restlichen Datenkommu-
nikations-Kabeln und den Endsteckern angesteckt werden:
Buchsenleisten anstecken
(11)
(10)
7
(10)
(11)
7
8
9
1
2
3
(10) (10)
4
5
6
7
8
1
2
3

Fronius Primo 3.0-1 Specifications

General

Purpose	Solar panel
Efficiency	98 %
Output power	3000 W
Input current	12 A
Input voltage	80 - 1000 V
Output voltage	- V
Input frequency	50 - 60 Hz
Power supply type	Auto
Adjustable output voltage	-
International Protection (IP) code	IP65
Product color	Black, Grey
Built-in display	Yes
Operating temperature (T-T)	-40 - 55 °C

Weight and Dimensions

Depth	204 mm
Width	431 mm
Height	645 mm
Weight	21500 g
