Fronius Primo 3.0-1 Service Manual

74
1 Messeinrichtung
2 Wechselrichter
9 Messleitung

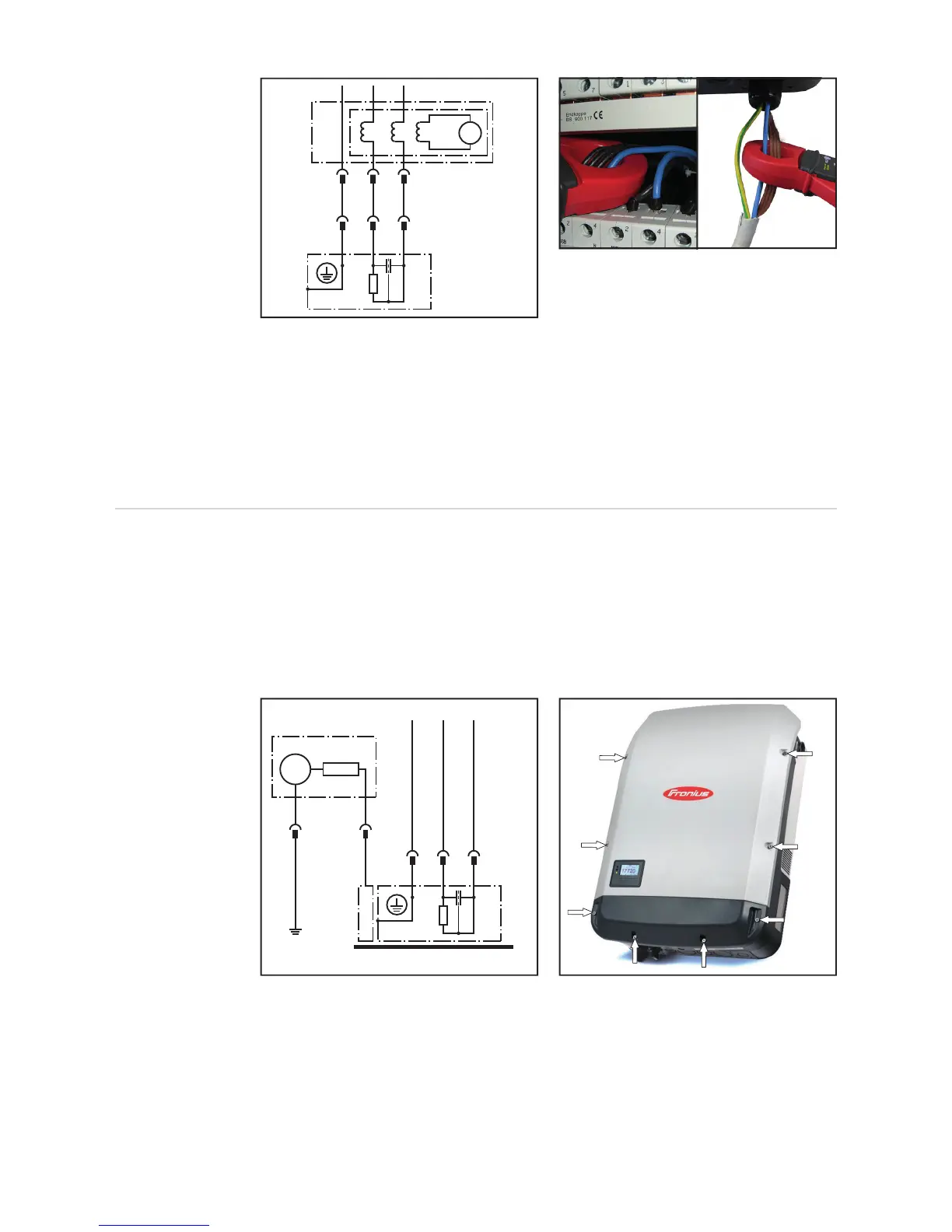

Beispiele für die Messung des Schutzleiter-Stroms
Der Schutzleiter-Ableitstrom darf bei der durchgeführten Messung (Direktes oder Diffe-
renzstrom-Verfahren) den Grenzwert von 3,5 mA nicht überschreiten **).
**) Diese Anforderungen betreffen die DIN VDE 0701-0702 sowie die ÖVE/ÖNORM
E8701-1. Beachten Sie zudem auch die Anforderungen und Normen Ihres Landes!
Berührstrom - Die Messung nur nach bestandener Schutzleiter-Strommessung durchführen
- Das Gerät muss nach wie vor in Betrieb sein.
Gemessen wird zwischen einem geerdeten Punkt und den berührbaren, leitfähigen, nicht
mit dem Schutzleiter verbundenen Teil.
Der Berührstrom darf 0,5 mA nicht übersteigen *).
1 Messeinrichtung
2 Wechselrichter
6.2 Berührbarer, leitfähiger, nicht mit dem Schutzleiter
verbundener Teil
8 Isolierte Aufstellung des Prüflings
9 Messleitung
Ri 1 - 2 k
Berührbare, leitfähige, nicht mit dem Schutzleiter ver-
bundene Teile
*) Diese Anforderungen betreffen die DIN VDE 0701-0702 sowie die ÖVE/ÖNORM E8701-
1. Beachten Sie zudem auch die Anforderungen und Normen Ihres Landes!
PE L1
1
2
999
N
PE L1 N
mA
PE
mA
L1
1
2
9
N
PE L1 N
9
8
6.2
R
i
1-2kΩ

Fronius Primo 3.0-1 Specifications

General

Purpose	Solar panel
Efficiency	98 %
Output power	3000 W
Input current	12 A
Input voltage	80 - 1000 V
Output voltage	- V
Input frequency	50 - 60 Hz
Power supply type	Auto
Adjustable output voltage	-
International Protection (IP) code	IP65
Product color	Black, Grey
Built-in display	Yes
Operating temperature (T-T)	-40 - 55 °C

Weight and Dimensions

Depth	204 mm
Width	431 mm
Height	645 mm
Weight	21500 g
