73
DE
Für die Messung des Schutzleiter-Stromes können zwei Verfahren angewendet werden:
- Direktes Verfahren: Gerät muss isoliert aufgebaut werden und darf keinen Bezug zu
einem anderen Erdpotential aufweisen
- Differenzstrom-Verfahren
Die Messung kann am Wechselrichter (Schleife außerhalb vom Gerät) oder im Verteiler
durchgeführt werden. Bei der Messung im Verteiler darauf achten, dass sich keine strom-
durchflossenen Leiter in unmittelbarer Nähe befinden oder keine anderen Verbraucher am
selben Stromkreis hängen.
Direktes Verfahren - Messung des Schutzleiter-Stroms mit Stromzange über PE-Leiter
Angezeigt wird die Summe der Ströme, welche über die Isolierung eines Gerätes oder ver-
ursacht durch die Beschaltungen im Gerät zum Schutzleiter fließen.
1 Messeinrichtung
2 Wechselrichter
8 Isolierte Aufstellung des Prüflings
9 Messleitung
Beispiele für die Messung des Schutzleiter-Stroms

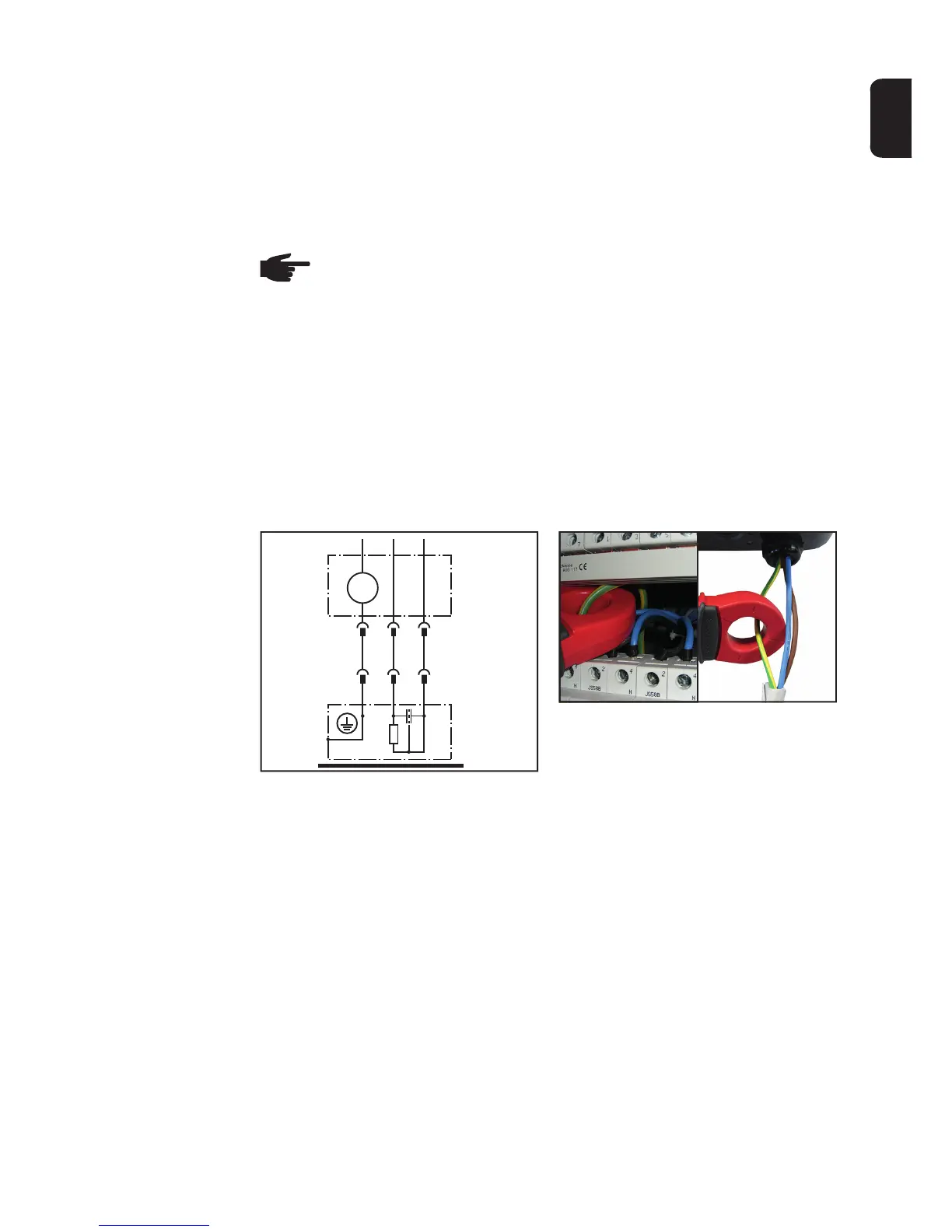

Differenzstrom-Verfahren - Messung des Schutzleiter-Stroms mit Stromzange über N-
und L-Leiter
Wie bei einem FI-Schalter werden über einen Wandler die Ströme zwischen den Außen-
leiter (L) und dem Neutralleiter (N) verglichen. Die Differenz wird angezeigt.
HINWEIS! Beim Fronius Primo kann der Ableitstrom des Wechselrichters auf
Grund der Topologie bis zu 5 mA betragen:
- Der Fronius Primo ist ein trafoloser Wechselrichter. Bei der Messung des Ab-
leitstromes werden auch Ableitströme gemessen, welche sich unbeabsich-
tigt über die Solarmodule einmessen.
- Um den max. Ableitstrom des Fronius Primo zu ermitteln, müssen die Ableit-
ströme der Solarmodule errechnet und vom gemessen Wert abgezogen wer-
den.
(Anleitungen zur Berechnung des Ableitstromes der Solarmodule siehe DO-
KUMENT Berechnung Trafolos)
PE
mA
L1
1
2
999
N
PE L1 N
8
