61
DE

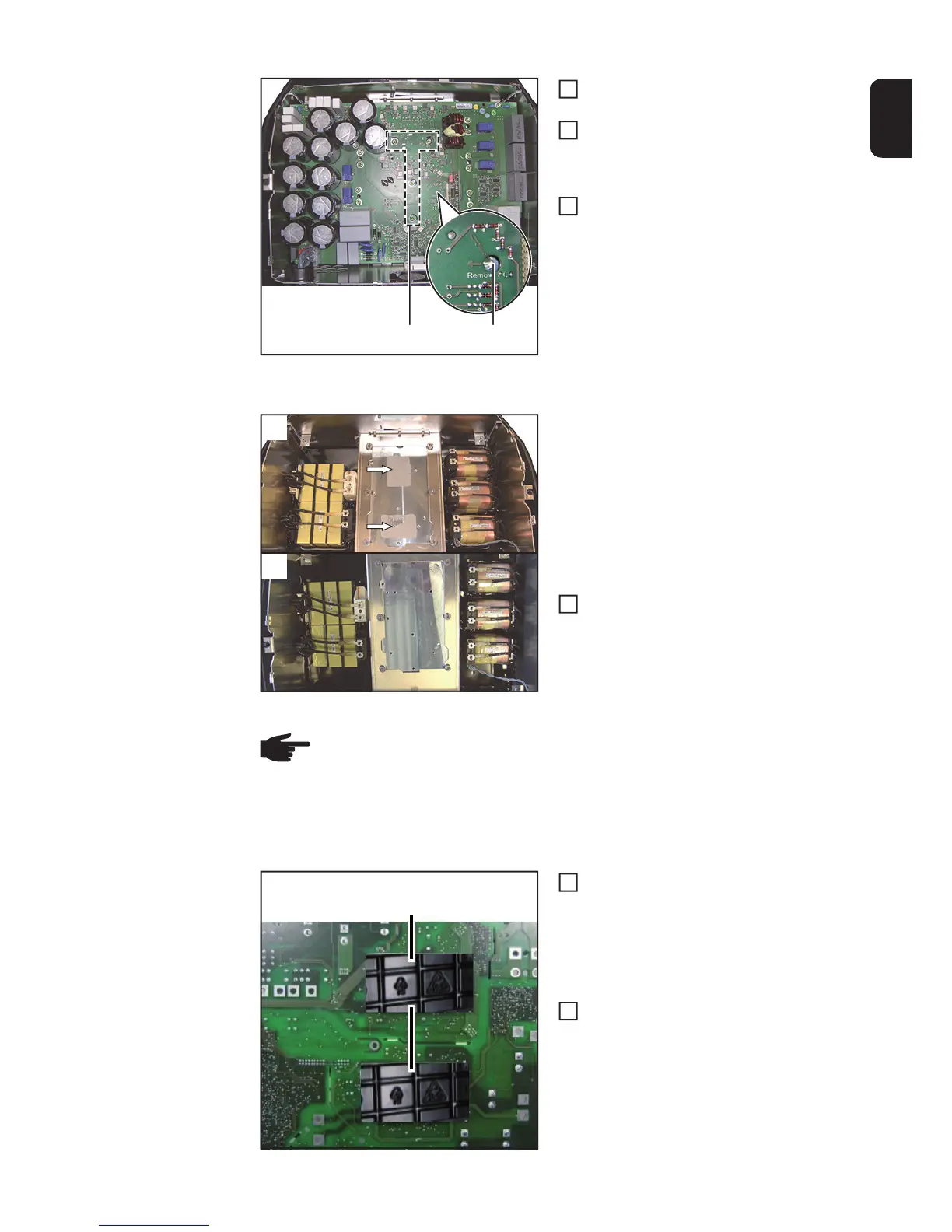

4x Schraube 4x9 mm TX20 (6) bei den
Modulen entfernen
Print Primo PS durch Einsetzen eines
Schraubendrehers in das Loch „Remo-
ve PCB“ (7) und durch Drücken in
Pfeilrichtung vom Kühlkörper lösen
Leistungs-Print nach oben heraus neh-
men
Kühlkörper reinigen
WICHTIG!
- Beim Reinigen des Kühlkörpers dürfen
keine Rückstände des alten Wär-
meleitmediums mehr vorhanden sein.
- Kühlkörper nur mit einem sauberen
Tuch reinigen!
- Kühlkörper beim Reinigen nicht zer-
kratzen oder sonst irgendwie beschä-
digen!
Kühlkörper reinigen
a) Kühlkörper mit Wärmeleitmedium-
Rückständen
b) sauberer Kühlkörper
PrimoPS einbauen:
Die 2x Blisterverpackungen (8) von
den Modulen des neuen Leistungs-
Prints PrimoPS entfernen
WICHTIG! Der folgende Arbeitsschritt
muss unbedingt durchgeführt werden!
Blisterverpackung auf den defekten
Leistungs-Print aufsetzen und an Fro-
nius retournieren!
(6) (7)
5
6
7
a)
b)
1
HINWEIS! Bei Rücktausch des Leistungs-Prints PrimoPS:
- die Module zusätzlich mit einem sauberen Tuch reinigen
- Anschließend PCM-Folie aus dem Kleinteile-Set nehmen
- PCM-Folie auf den Modulen positionieren und feststreichen
- Schutzfolien entfernen
(8)
1
2
