Netzkabel Autotrafos TPS 2700 / 3200 vorberei-
ten
Vorgeschriebe-
nes Netzkabel
Autotrafo
„Ausführung 1,
2“
Nur bei Autotrafo TPS 2700 / 3200
Querschnitt Länge Anschlusskabel Zugentlastung
AWG12
3,3 mm² (.17 sq.in.)
5 m
(19.96 in.)
43,0004,2323 42,0300,1815
Netzkabel Auto-
trafo und Zug-
entlastung vor-
bereiten
Für das Netzkabel Autotrafo wird folgende Zugentlastung mit dem Autotrafo
mitgeliefert:
-

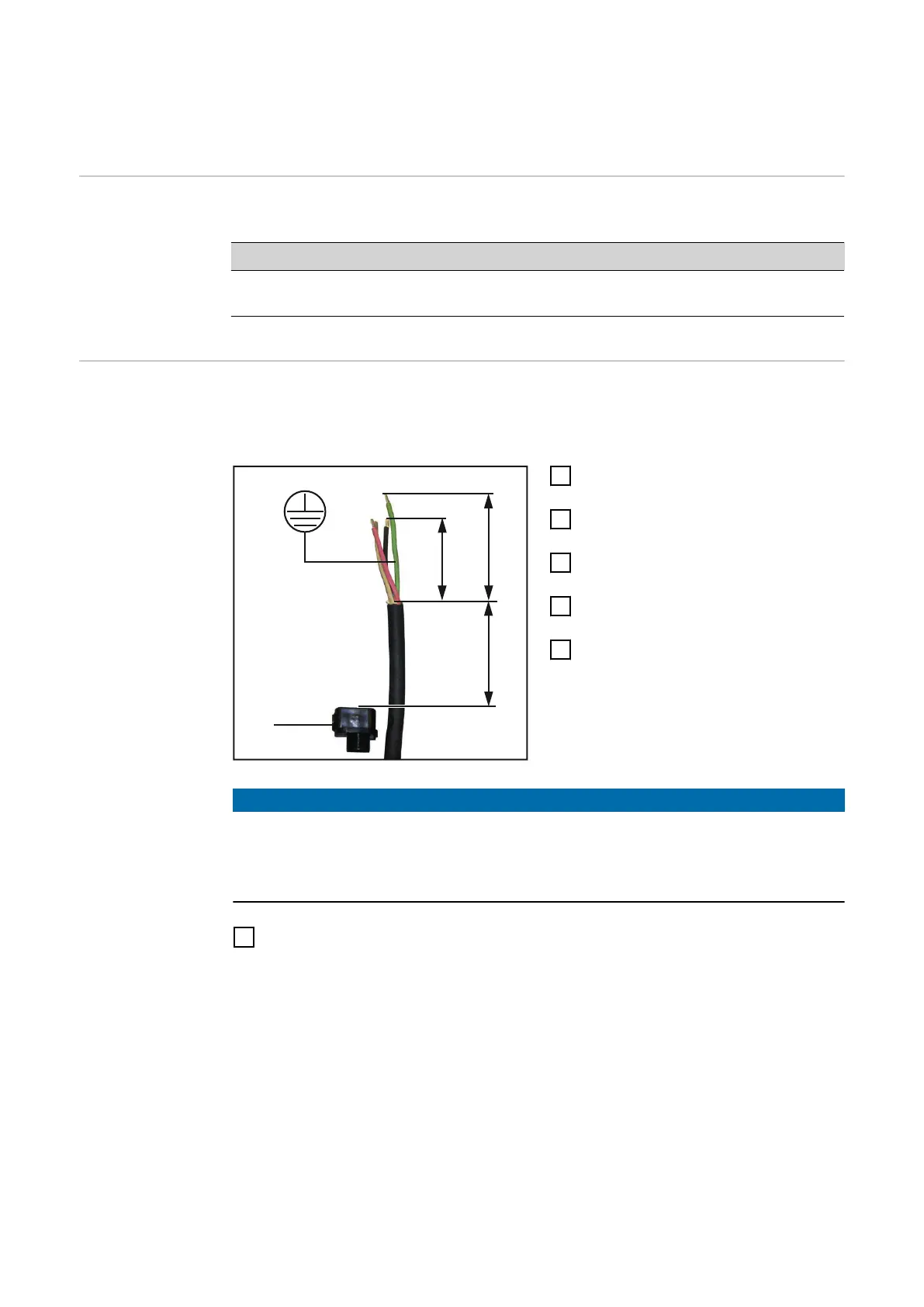

Zugentlastung Autotrafo für Netzkabel AWG 12
110 mm (4.33 in.)
grün
(1)
90 mm (3.54 in.)
110 mm (4.33 in.)
1
Geräte-Hauptschalter am Autotra-
fo in Stellung - O - schalten
2
Netzstecker ziehen und Stromver-
sorgung unterbrechen
3
Seitenteil des Autotrafos abmon-
tieren
4
Ca. 110 mm (4.33 in.) vom Netzka-
bel Autotrafo abmanteln
5
Phasenleiter auf 90 mm kürzen
HINWEIS!
Werden keine Adern-Endhülsen verwendet, besteht die Gefahr von Kurz-
schlüssen zwischen den Phasenleitern oder zwischen Phasenleitern und
Schutzleiter. Alle Phasenleiter sowie den Schutzleiter des abisolierten Netzka-
bels mit Adern-Endhülsen versehen.
6
Die Phasenleiter und den Schutzleiter des Netzkabels Autotrafo mit Adern-
endhülsen versehen
