Éléments de commande et connexions
Éléments de
commande et
connexions
„Exécution 1, 4“
(1)(2)

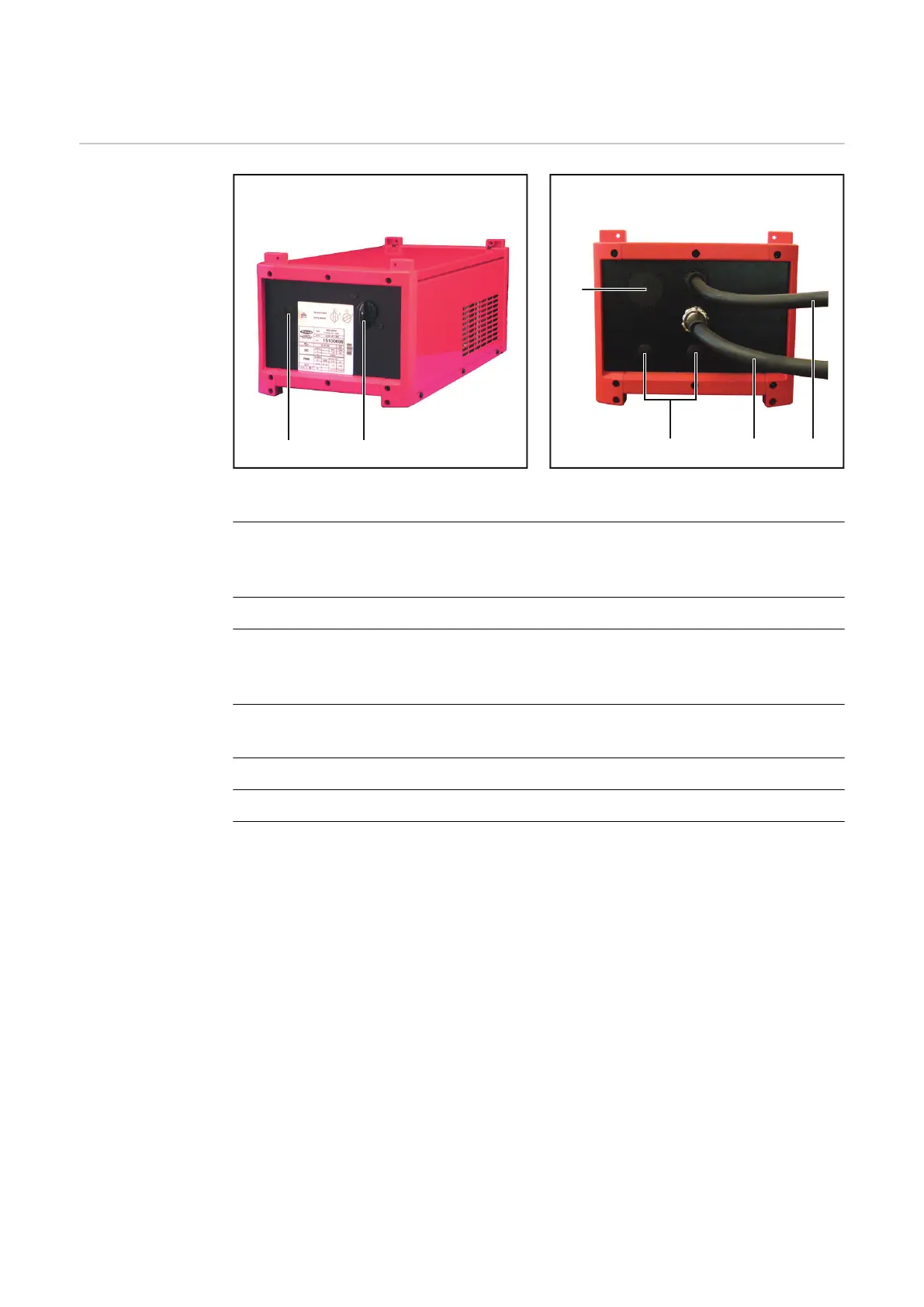

Face avant du transformateur automatique
TPS 2700 600/575 - 460 V,
TPS 5000 480 - 455 V
(5)
(6)
(4) (3)
Face arrière du transformateur automatique
TPS 2700 600/575 - 460 V,
TPS 5000 480 - 455 V
(1) Interrupteur principal de l’appareil
pour la mise en service et hors service centralisée de tous les composants
du système de l’installation de soudage
(2) Fausse prise
(3) Câble de connexion de la source de courant „SORTIE 460 V (455 V)
50/60 Hz“
pour l’alimentation de la source de courant en tension transformée.
(4) Câble secteur „ENTRÉE 600/575 V (480 V) 50/60 Hz“
pour l’alimentation du transformateur automatique en tension du secteur.
(5) Fausse prise
(6) Fausse prise
