Fronius TPS 4000 Operating Instructions

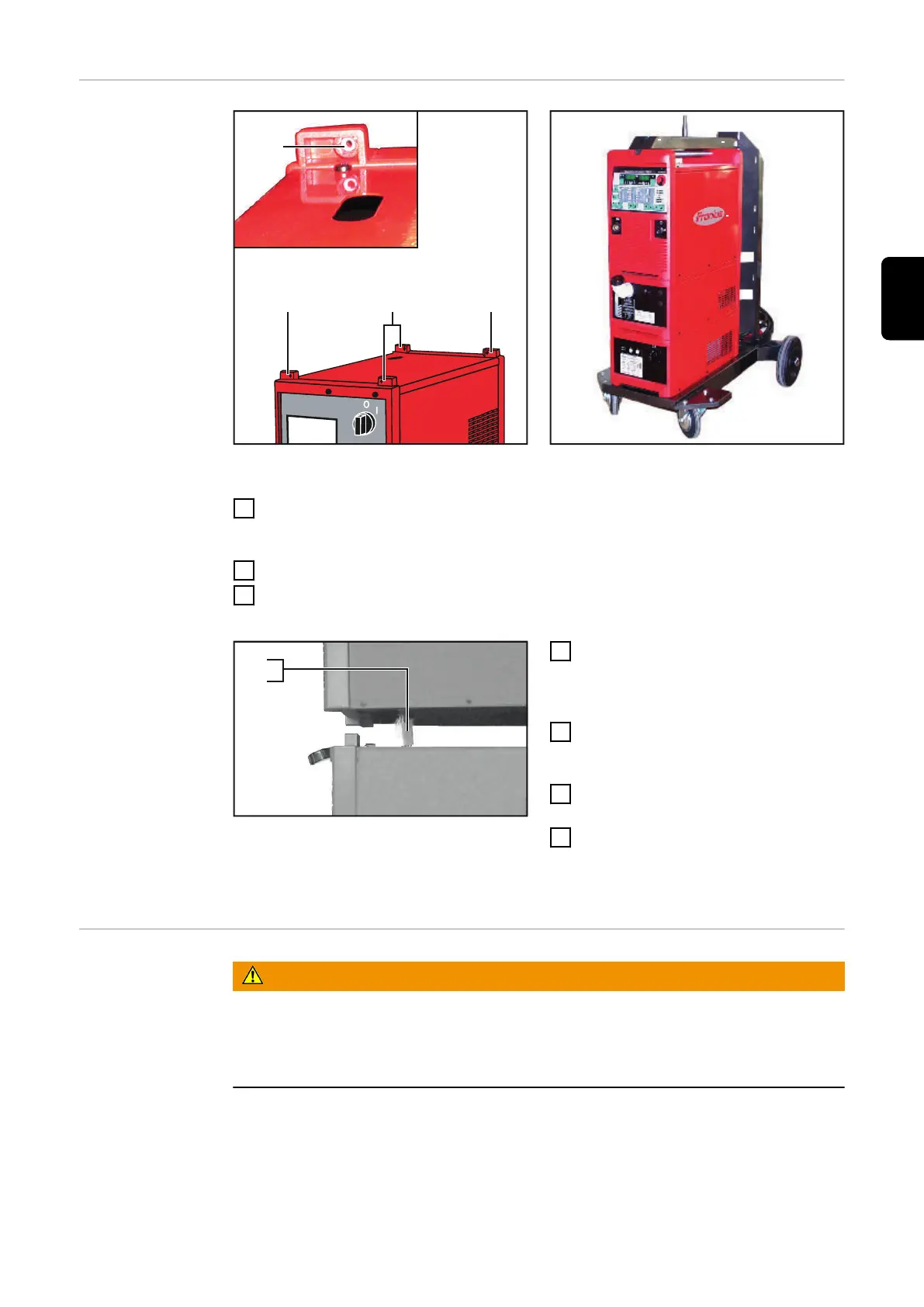

Montage du
transformateur
automatique, de
la source de cou-
rant et du refro-
idisseur
(14) (14) (14)
(14)
Dispositifs de fixation sur le transformateur au-
tomatique ou le refroidisseur
Chariot avec transformateur automatique, re-
froidisseur et source de courant
1
Faire coulisser par l’intérieur les écrous hexagonaux fournis sur le haut du
transformateur automatique dans les orifices hexagonaux (14) des dispositifs
de fixation
2
Poser doucement le refroidisseur sur le transformateur automatique
3
Fixer le refroidisseur avec les vis à tête à six pans creux (M5x40) fournies de-
vant et derrière sur le transformateur automatique
(15)
(16)
Connexion entre la source de courant et le refro-
idisseur
4
Tirer la prise de connexion (16) de
la source de courant aussi loin que
possible au travers de l’ouverture
au niveau de la face inférieure.
5
Rétablir la connexion (15) entre la
source de courant et le refroidis-
seur
6
Placer doucement la source de
courant sur le refroidisseur
7
Fixer la source de courant avec
deux vis à tête à six pans creux
(M5x40) devant et derrière sur le
refroidisseur
Montage du sup-
port pour dévi-
doir et du sup-
port de bouteille
de gaz
AVERTISSEMENT!
Danger en cas de basculement ou de chute des appareils.
Cela peut entraîner des dommages corporels et matériels graves.
▶
Installer l'appareil de manière bien stable sur un sol ferme et plan.
▶
Après le montage, vérifier le serrage correct de tous les raccords vissés.
77
FR
