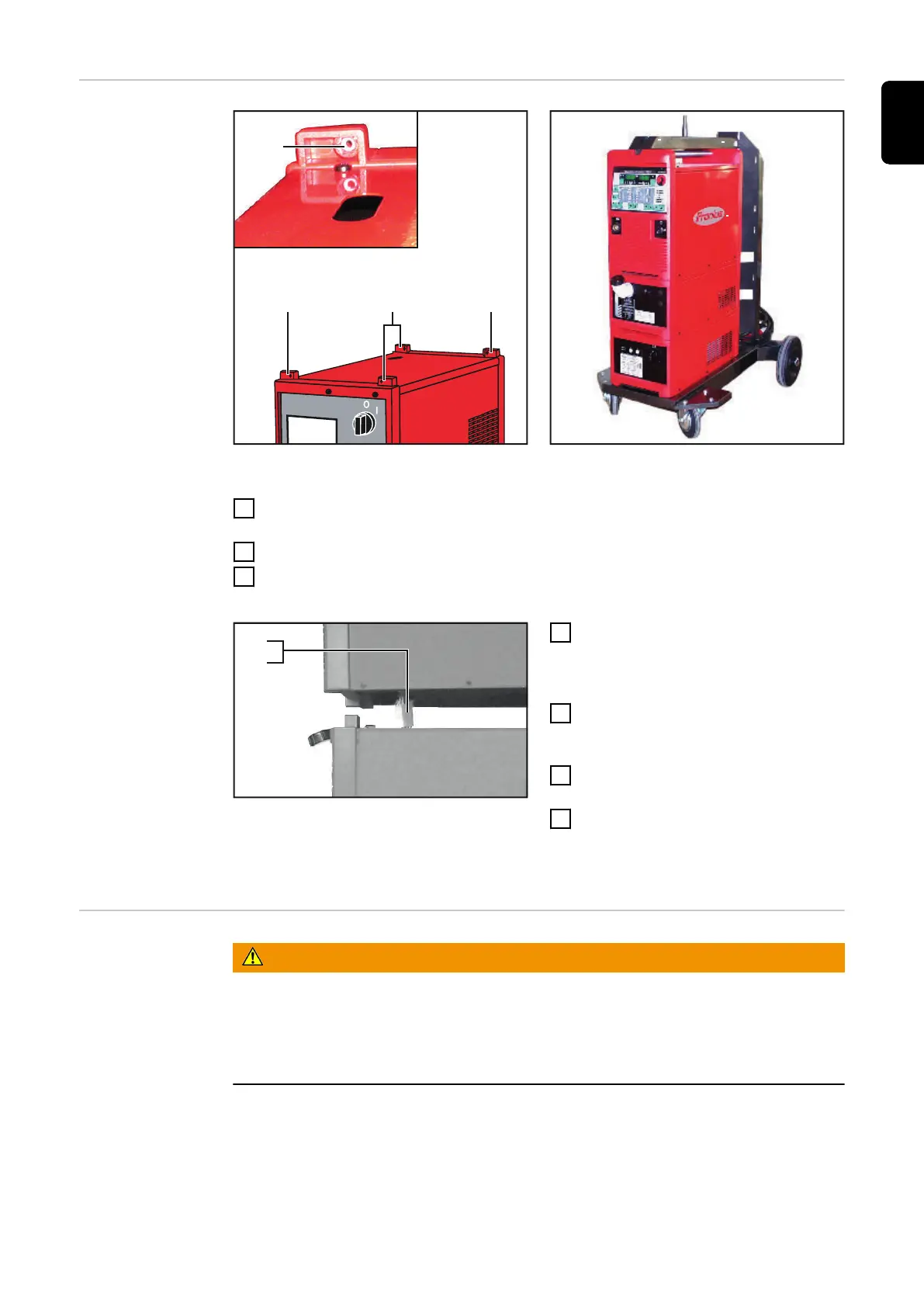

Autotrafo,
Stromquelle und
Kühlgerät mon-
tieren
(14) (14) (14)
(14)
Befestigungsstege am Autotrafo oder Kühlgerät Fahrwagen mit Autotrafo, Kühlgerät und
Stromquelle
1
Oben am Autotrafo beiliegende Sechskantmuttern von innen in die sechs-
kantförmigen Öffnungen (14) der Befestigungsstege schieben
2
Kühlgerät vorsichtig auf den Autotrafo aufsetzen
3
Kühlgerät mit den beiliegenden Innensechskant-Schrauben (M5x40) vorne
und hinten am Autotrafo befestigen
(15)
(16)
Steckverbindung zwischen Stromquelle und
Kühlgerät lösen
4
Verbindungsstecker (16) der
Stromquelle so weit wie möglich
durch die Öffnung an der Untersei-
te ziehen
5
Steckverbindung (15) zwischen
Stromquelle und Kühlgerät wieder-
herstellen
6
Stromquelle vorsichtig auf das
Kühlgerät aufsetzen
7
Stromquelle mit jeweils zwei In-
nensechskant-Schrauben (M5x40)
vorne und hinten am Kühlgerät be-
festigen
Drahtvorschub-
Aufnahme und
Gasflaschen-
Halterung mon-
tieren
WARNUNG!
Gefahr durch herabfallende oder umstürzende Geräte.
Schwere Personen- und Sachschäden können die Folge sein.
▶
Das Gerät auf ebenem, festem Untergrund standsicher aufstellen.
▶
Nach der Montage sämtliche Schraubverbindungen auf festen Sitz
überprüfen.
17
