Fronius TPS 4000 - bersicht; Drahtvorschub-Aufnahme und Gasflaschen-Halterung Demontieren

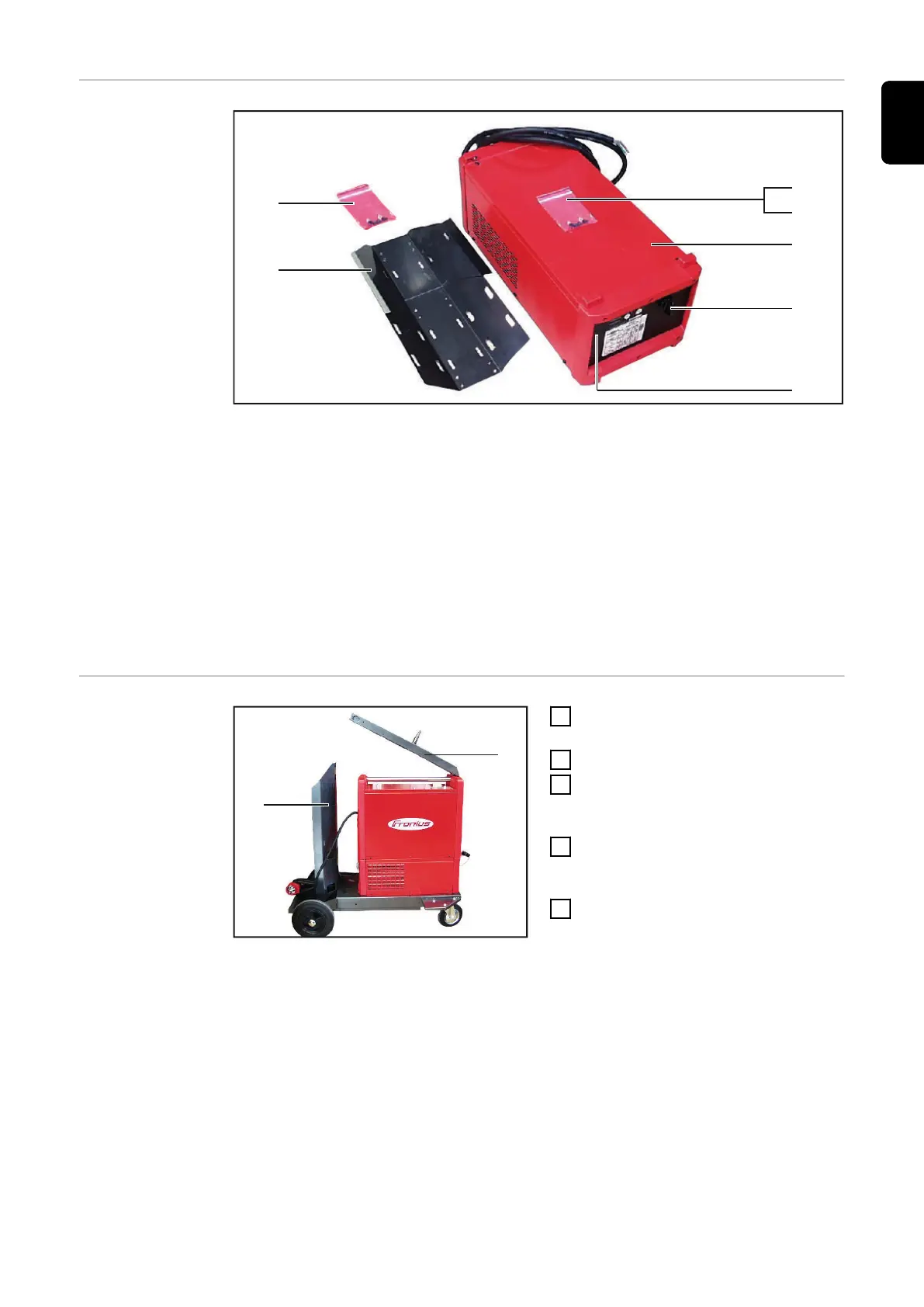

Übersicht
(7)
(6)
(1)
(2)
(3)
(5)
(4)
Umbauset Autotrafo
(1) 1 x Autotrafo TPS 2700 / TPS 3200 / TPS 5000
(2) 1 x Geräte-Hauptschalter
(3) * 1 x Sicherung Lüfter 0,4 A träge (6,3 x 32 mm = 0.248 x 1.261 in.)
(4) ** 1 x Verlängerungsblech für Gasflaschen-Halterung „Fahrwagen PickUp“
(5) ** 4 x Schrauben „Extrude-Tite“
(6) 4 x Innensechskant-Schrauben
(7) 4 x Sechskant-Muttern
* nur bei TPS 3200 / 5000 600/575 - 460 V
** nur bei TPS 2700 / 3200 / 5000 600/575 - 460 V
Drahtvorschub-
Aufnahme und
Gasflaschen-
Halterung de-
montieren
(9)
(8)
Drahtvorschubaufnahme abmontieren
1
Netzschalter der Stromquelle in
Stellung - O - schalten
2
Netzstecker ziehen
3
Drahtvorschubaufnahme (9) von
der Gasflaschen-Halterung (8) ab-
schrauben
4
Drahtvorschubaufnahme (9) nach
oben schwenken, von der Strom-
quelle aushaken und abnehmen
5
Sicherungsband von der Gasfla-
schen-Halterung (8) abnehmen
15
DE
