Montage de la
tôle de rallonge
(10)
(11)
(12)
(10)
(11)

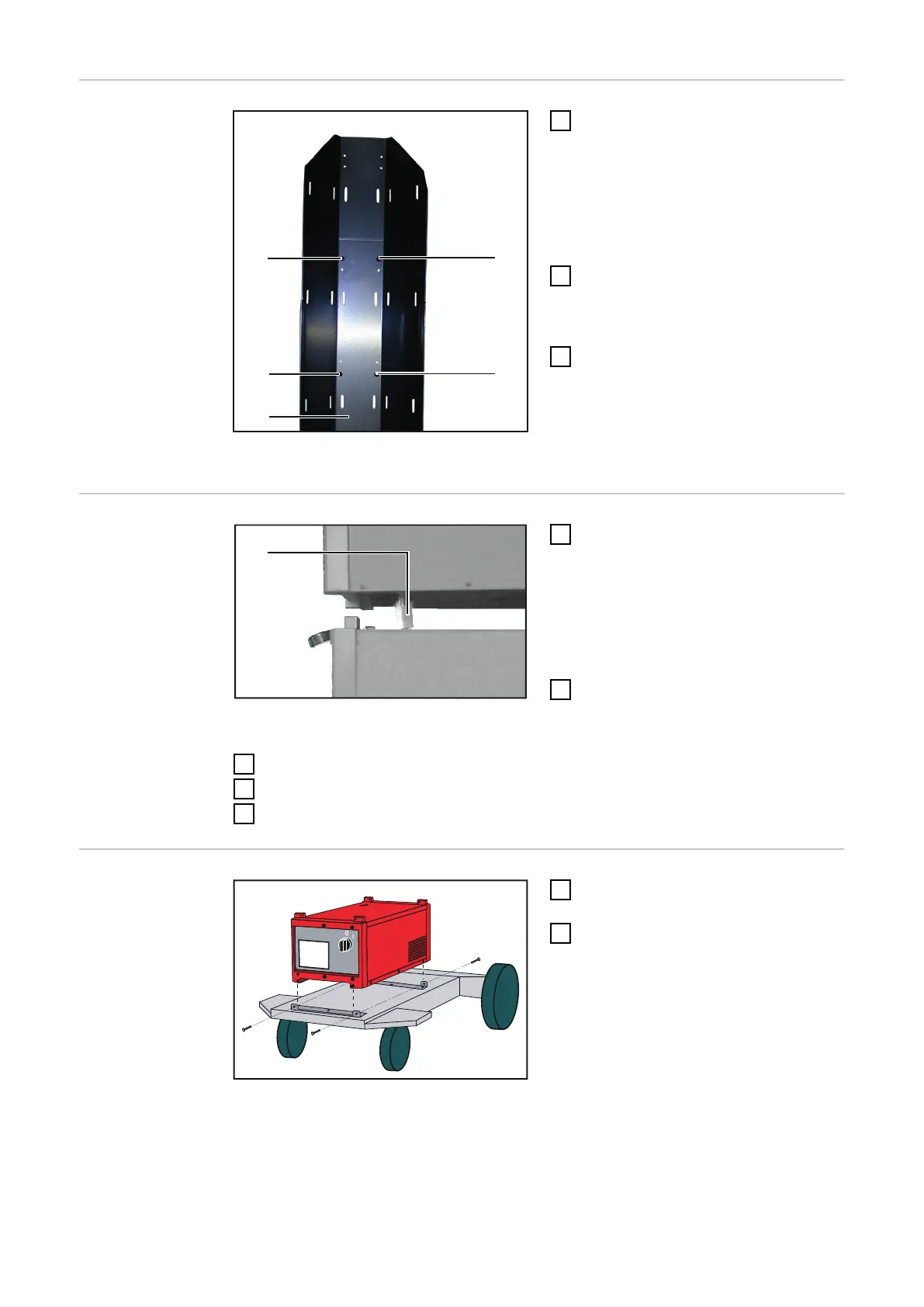

Montage de la tôle de rallonge sur le support de
bouteille de gaz
1
Déposer la tôle de rallonge (12) sur
le support de bouteille de gaz (8)
de telle sorte que huit orifices
coïncident
-
Remarque! Placer les vis de
fixation de la tôle de rallonge
sur le support de bouteille de
gaz vers la source de courant.
2
Positionner à chaque fois deux vis
„ExtrudeTite“ fournies sur les deux
orifices les plus élevés (10) et sur
les deux orifices les plus bas (11)
3
Visser la tôle de rallonge (12) avec
ces quatre vis sur le support de
bouteille de gaz (8)
Démontage de la
source de cou-
rant et du refro-
idisseur
(13)
Connexion entre la source de courant et le refro-
idisseur
1
Desserrer deux vis à tête à six pans
creux devant et derrière les pieds
de la source de courant
-
REMARQUE! Éviter d’exercer
une traction sur le câble reliant
la source de courant et le re-
froidisseur en soulevant la
source de courant.
2
Soulever doucement la source de
courant et débrancher la connexi-
on (13) avec le refroidisseur
3
Enlever la source de courant du refroidisseur
4
Desserrer deux vis „ExtrudeTite“ devant et derrière les pieds du refroidisseur
5
Soulever le refroidisseur du plancher du chariot
Montage du
transformateur
automatique sur
le chariot
1
Placer le transformateur automa-
tique sur le plancher du chariot
2
Fixer le transformateur automa-
tique devant et derrière sur les
équerres de fixation du fond du
chariot avec deux vis „Extrude-Ti-
te“ (du refroidisseur).
76
