Bedienelemente und Anschlüsse
Bedienelemente
und Anschlüsse
„Ausführung 1,
4“

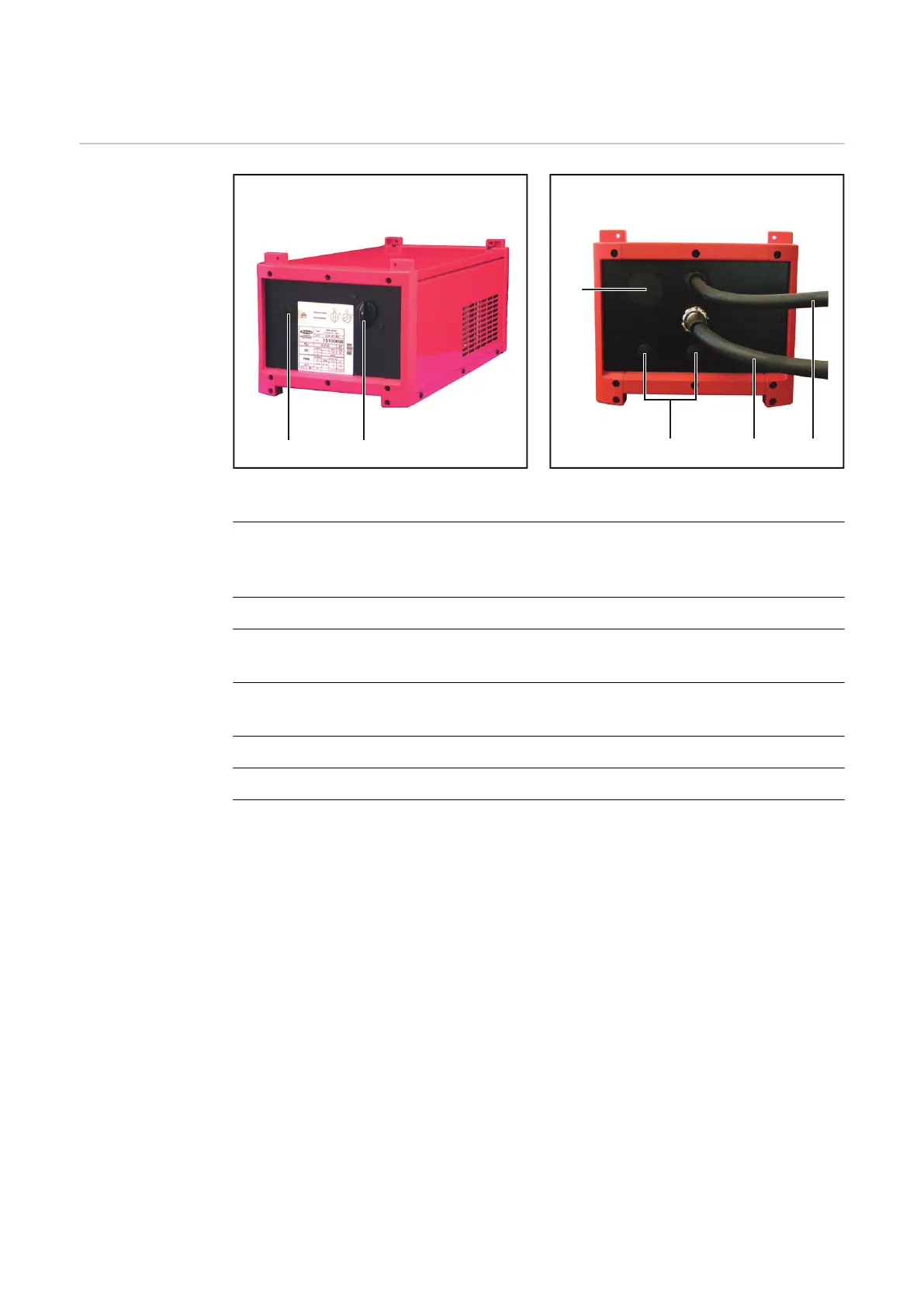

(1)(2)
Vorderseite Autotrafo
TPS 2700 600/575 - 460 V,
TPS 5000 480 - 455 V
(5)
(6)
(4) (3)
Rückseite Autotrafo
TPS 2700 600/575 - 460 V,
TPS 5000 480 - 455 V
(1) Gerätehauptschalter
zum zentralen Ein- und Ausschalten aller Systemkomponenten der
Schweißanlage
(2) Blindabdeckung
(3) Anschlusskabel Stromquelle „OUTPUT 460 V (455 V) 50/60 Hz“
zur Versorgung der Stromquelle mit der transformierten Spannung.
(4) Netzkabel „INPUT 600/575 V (480 V) 50/60 Hz“
zur Versorgung des Autotrafos mit der Netzspannung
(5) Blindabdeckung
(6) Blindabdeckung
