Préparation du câble secteur des transformateurs
automatiques TPS 2700 / 3200
Câble secteur
prescrit pour
transformateur
automatique
„Exécution 1, 2“
Uniquement pour les transformateurs automatiques TPS 2700 / 3200
Section transversale Longueur Câble de raccordement Antitraction
AWG12
3,3 mm² (.17 sq.in.)
5 m
(19.96 in.)
43,0004,2323 42,0300,1815
Préparation du
câble secteur du
transformateur
automatique et
de l’antitraction
L’antitraction suivant est fourni avec le transformateur automatique pour le câble
secteur de ce dernier :
-

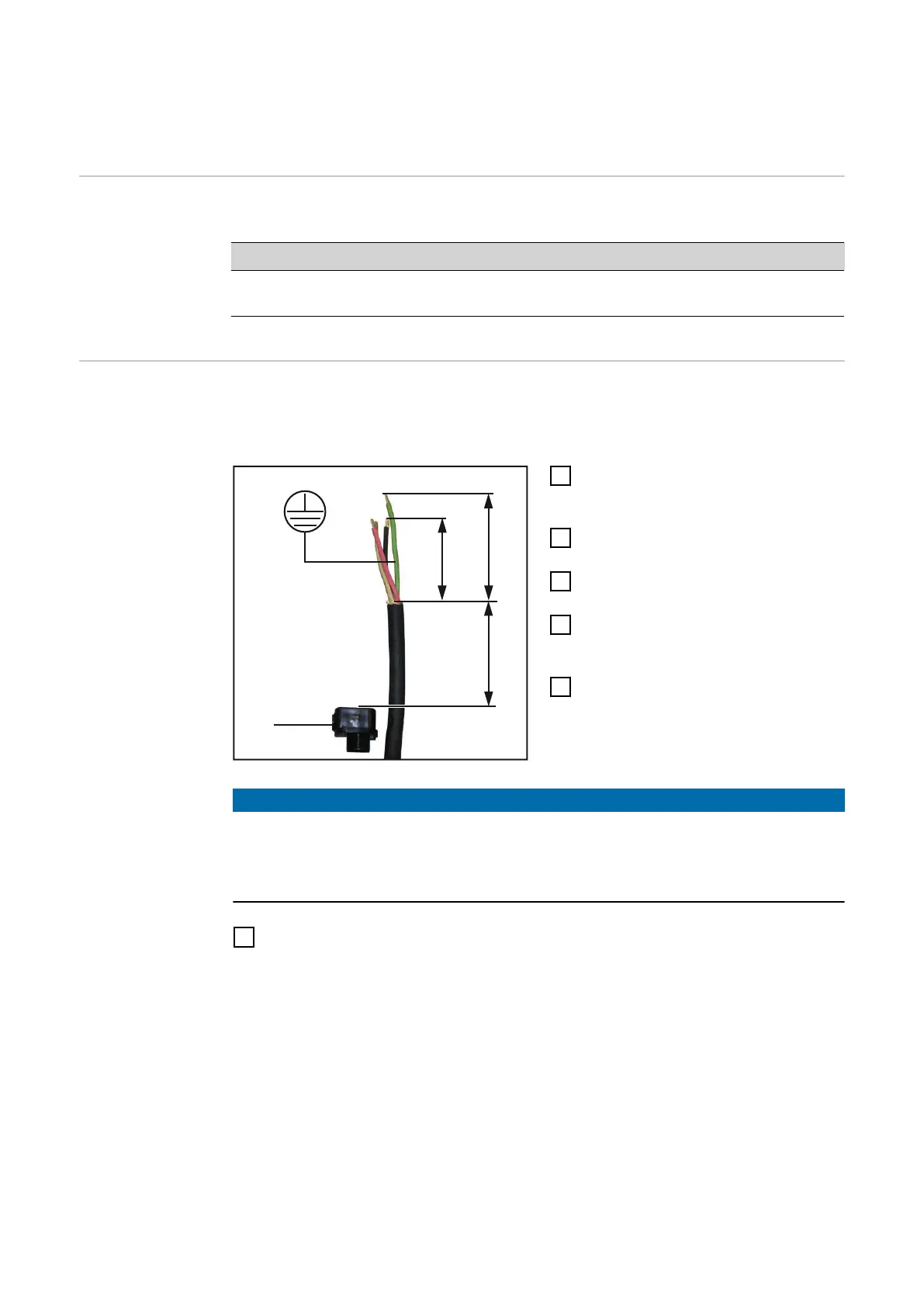

Antitraction du transformateur automatique pour câble secteur AWG 12
110 mm (4.33 in.)
vert
(1)
90 mm
(3.54 in.)
110 mm (4.33 in.)
1
Commuter l’interrupteur principal
du transformateur automatique en
position - O -
2
Débrancher la prise secteur et cou-
per l’alimentation électrique
3
Démonter le panneau latéral du
transformateur automatique
4
Dénuder le câble secteur du trans-
formateur automatique sur 110
mm (4,33 in.) environ
5
Couper le conducteur de phase à
90 mm
REMARQUE!
En l’absence d’embouts, il existe un risque de court-circuit entre les différents
conducteurs de phase et entre les conducteurs de phase et le conducteur de
protection. Tous les conducteurs de phase et le conducteur de protection du
câble secteur dénudé doivent être munis d’embouts.
6
Les conducteurs de phase et le conducteur de protection du câble secteur
du transformateur automatique doivent être munis d’embouts
70
