Préparation du câble secteur du transformateur
automatique TPS 5000
Câble secteur
prescrit pour
transformateur
automatique
„Exécution 3, 4“
Uniquement pour le transformateur automatique TPS 5000
Section transversale Longueur Câble de raccordement Antitraction
AWG10
5,27 mm² (.21 sq.in.)
5 m
(19.96 in.)
43,0004,2955 42,0407,0534
Préparation du
câble secteur du
transformateur
automatique et
de l’antitraction
L’antitraction suivant est fourni avec le transformateur automatique pour le câble
secteur de ce dernier :
-

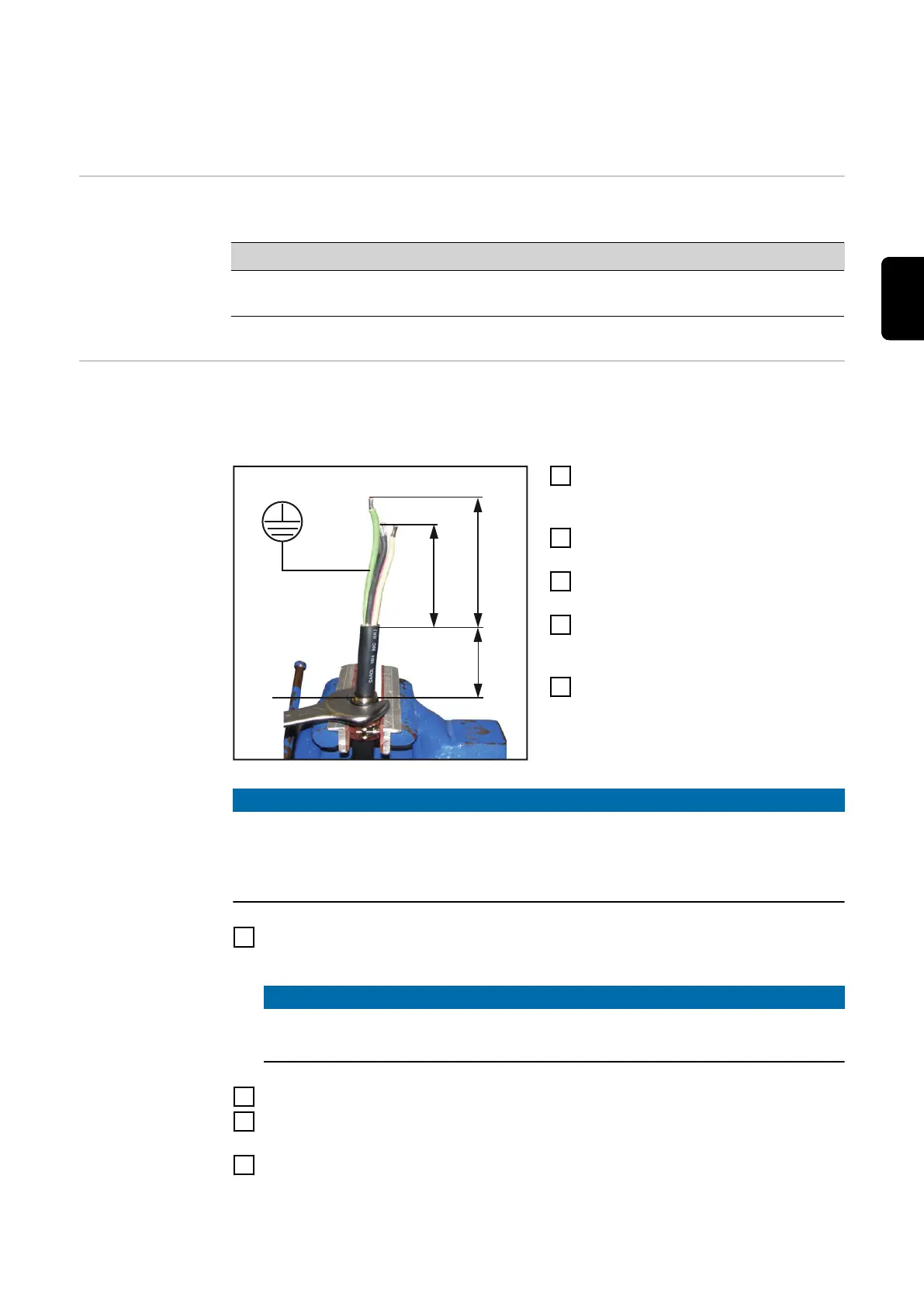

Antitraction du transformateur automatique pour câble secteur AWG 10
110 mm (4.33 in.)
grün
green
vert
(1)
90 mm (3.54 in.)
70 mm
(2.76 in.)
1
Commuter l’interrupteur principal
du transformateur automatique en
position - O -.
2
Débrancher la prise secteur et cou-
per l’alimentation électrique
3
Démonter le panneau latéral du
transformateur automatique
4
Dénuder le câble secteur du trans-
formateur automatique sur 110
mm (4,33 in.) environ
5
Couper le conducteur de phase à
90 mm
REMARQUE!
En l’absence d’embouts, il existe un risque de court-circuit entre les différents
conducteurs de phase et entre les conducteurs de phase et le conducteur de
protection. Tous les conducteurs de phase et le conducteur de protection du
câble secteur dénudé doivent être munis d’embouts.
6
Les conducteurs de phase et le conducteur de protection du câble secteur
du transformateur automatique doivent être munis d’embouts.
REMARQUE!
Veiller à ne pas endommager l’antitraction (1) lors du serrage de ce dernier
dans l’étau. Le cas échéant, utiliser des mâchoires de protection.
7
Serrer l’antitraction (1) dans un étau approprié
8
Insérer le câble secteur du transformateur automatique dans l’anti-traction
(1)
9
Serrer l’écrou de blocage de l’antitraction :
ouverture de clé 30 mm (1,18 in.)
69
