Fronius TPS 4000 - Bedienelemente und Anschlsse Ausfhrung 2, 3

Bedienelemente
und Anschlüsse
„Ausführung 2,
3“
(1)(2)

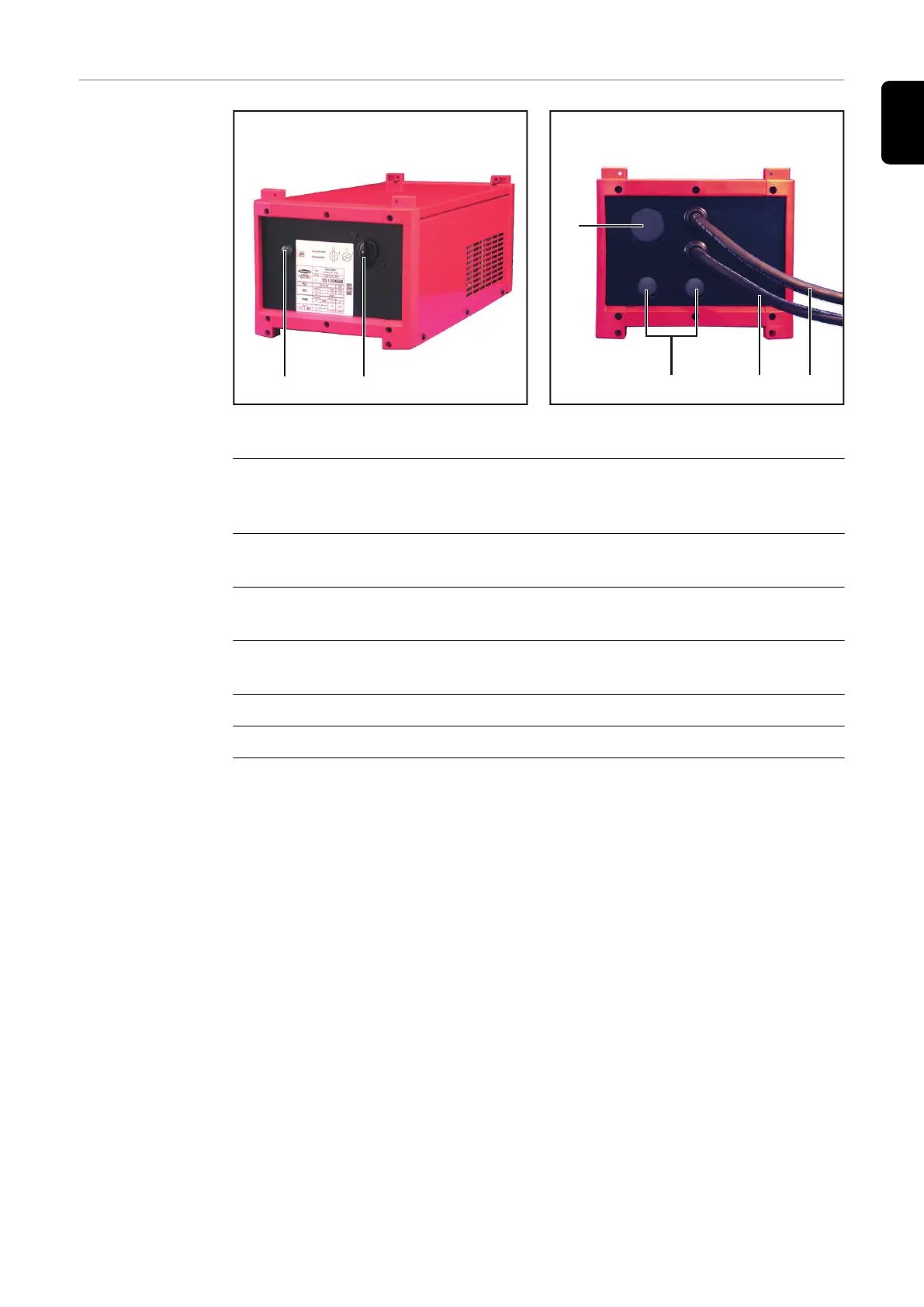

Vorderseite Autotrafo
TPS 3200 600/575 - 460 V,
TPS 5000 600/575 - 460 V
(5)
(6)
(4) (3)
Rückseite Autotrafo
TPS 3200 600/575 - 460 V,
TPS 5000 600/575 - 460 V
(1) Gerätehauptschalter
zum zentralen Ein- und Ausschalten aller Systemkomponenten der
Schweißanlage
(2) Sicherung für 230 V Lüfter
T400mA/500V
(3) Anschlusskabel Stromquelle „OUTPUT 460 V, 50/60 Hz“
zur Versorgung der Stromquelle mit der transformierten Spannung.
(4) Netzkabel „INPUT 600/575 V, 50/60 Hz“
zur Versorgung des Autotrafos mit der Netzspannung
(5) Blindabdeckung
(6) Blindabdeckung
7
DE
