35
DE

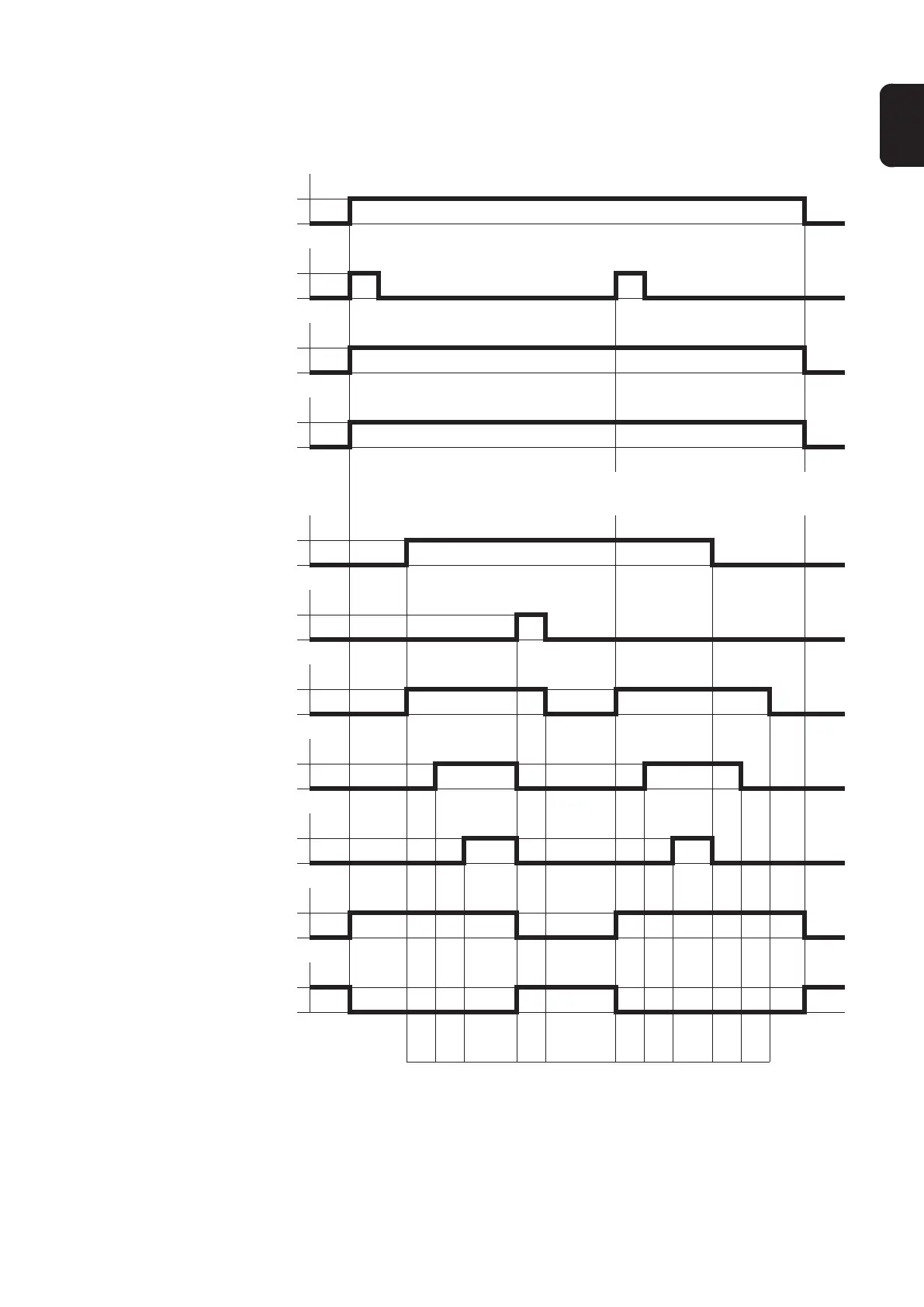

Signalverlauf
bei
Anwahl
über
Job-Nummer
mit
Feh-
ler
(1)
Gas-Vorströmzeit
(2)
Startstrom
(3)
Schweißstrom
(4)
Endstrom
(5)
Gas-Nachströmzeit
Roboter bereit
(Robot ready)
Quellenstörung quittieren
(Source error reset)
Betriebsbit 0-2
(Job mode)
Job-Nummer
(Job / Program bit 0-7)
HINWEIS!
Weitere
Informationen
finden Sie
im
Abschnitt „Von
Fro-
nius empfohlene Vorgehensweise“
Schweißen ein
(Welding start)
Error (z.B. „no Arc“)
Prozess aktiv
(Process active)
Lichtbogen stabil
(Arc stable)
Hauptstrom-Signal
(Main current signal)
Stromquelle bereit
(Power source ready)
Fehlernummer
(Error number)
(1)
(2)
(3)
(5)
(1)
(2)
(3)
(4)
(5)
34
36
Table of Contents
Deutsch
3
Table of Contents
3
Eingangssignale zur Stromquelle
5
Schweißen ein
5
Roboter Bereit
5
Betriebsarten
5
Master-Kennung Twin
8
Gas Test
8
Drahtvorlauf
9
Drahtrücklauf
10
Positionssuchen (Touch Sensing)
10
Brenner Ausblasen
11
Quellenstörung Quittieren
12
Job-Nummer
12
Programm-Nummer
12
Schweißsimulation
12
Synchropuls Disable
12
SFI Disable
12
Puls-/Dynamik Korrektur Disable
12
Leistungs-Vollbereich
13
Rückbrand Disable
13
Leistung (Sollwert)
13
Lichtbogen-Längenkorrektur (Sollwert)
13
Pulskorrektur (Sollwert)
13
Rückbrand (Sollwert)
13
Dynamic Power Control DPC Enable
14
Zusätzlich Verwendete Signale für den WIG Bereich
15
KD Disable
15
Externe Box
15
Verfahren DC/AC
16
Verfahren DC-/DC
16
Kalottenbildung
16
Pulsen Disable
16
Pulsbereichs-Auswahl
16
Hauptstrom (Sollwert)
16
Externer Parameter (Sollwert)
16
Grundstrom (Sollwert)
17
Duty Cycle (Sollwert)
17
Duty Cycle Disable
17
Grundstrom Disable
17
Drahtgeschwindigkeit Fd.1 (Sollwert)
17
Hochfrequenz Aktiv
17
Zusätzlich Verwendete Signale für den HAP Bereich
18
Pulsen Disable
18
Pulsbereichs-Auswahl
18
Hauptstrom (Sollwert)
18
Externer Parameter (Sollwert)
18
Grundstrom (Sollwert)
18
Duty Cycle (Sollwert)
18
Duty Cycle Disable
18
Grundstrom Disable
18
Hochfrequenz Aktiv
19
Ausgangssignale zum Roboter
20
Lichtbogen Stabil (Stromfluss-Signal)
20
Limitsignal
20
Prozess Aktiv
20
Hauptstrom-Signal
20
Kollisionsschutz
20
Stromquelle Bereit
20
Kommunikation Bereit
20
Error-Nummer
20
Festbrand-Kontrolle
21
Roboter Zugriff
21
Schweißdraht Vorhanden
21
Kurzschluss-Zeit Überschreitung
21
Daten Dokumentation Bereit
21
Puls High
21
Schweißspannung (Istwert)
21
Schweißstrom (Istwert)
21
Motorstrom (Istwert)
21
Lichtbogen-Länge (Istwert)
22
Drahtgeschwindigkeit (Istwert)
22
Leistung Außerhalb Bereich
22
Fehler-Nummer
22
Fehler-Nummer UBST
26
Programmlisten-Beispiel (M 0164)
28
Program List
28
Signalverlauf bei Anwahl über Programm-Nummer und Sollwerte ohne Fehler
30
Signalverlauf bei Anwahl über Job-Nummer ohne Fehler
32
Signalverlauf bei Anwahl über Programm-Nummer und Sollwerte mit Fehler
33
Signalverlauf bei Anwahl über Job-Nummer mit Fehler
35
Signalverlauf bei Anwahl über Job-Nummer mit Limitsignal (Warnung)
36
Signalverlauf bei Anwahl über Job-Nummer mit Limitsignal (Anlagenstopp)
37
Zeitgleiche Anwahl der Signale „Job-Nummer" oder „Programmnummer" und „Schweißen ein
38
Empfohlene Vorgehensweise bei Job-/Programm-Anwahl ohne Kennlinien-Änderung
38
Empfohlene Vorgehensweise bei Job-/Programm-Anwahl mit Kennlinien oder Betriebsart-Änderung
38
Realisierung des Zeitlichen Abstandes
39
Von Fronius Empfohlene Vorgehensweise
38
English
41
Input Signals to the Power Source
43
Welding Start
43
Robot Ready
43
Operating Modes
43
Master Selection Twin
46
Gas Test
46
Wire Inching
46
Wire Retract
47
Touch Sensing
48
Torch Blow out
49
Source Error Reset
49
Job Number
49
Program Number
50
Welding Simulation
50
Synchropuls Disable
50
SFI Disable
50
Pulse/Dynamic Correction Disable
50
Full Power Range
50
Burn-Back Disable
50
Power (Command Value)
50
Arc Length Correction (Command Value)
51
Pulse Correction (Command Value)
51
Burn-Back (Command Value)
51
Dynamic Power Control DPC Enable
51
Other Signals Used for TIG Welding
52
Cold Wire Disable
52
External Box
52
DC/AC Process
53
DC- / DC+ Process
53
Cap Shaping
53
Pulse Disable
53
Pulse Range Selection
53
Main Current (Set Value)
53
External Parameter (Set Value)
53
Base Current (Set Value)
53
Duty Cycle (Set Value)
54
Duty Cycle Disable
54
Base Current Disable
54
Wirefeed Speed Fd.1 (Set Value)
54
High Frequency Active
54
Other Signals Used for HAP Mode
55
Pulse Disable
55
Pulse Range Selection
55
Main Current (Set Value)
55
External Parameter (Set Value)
55
Base Current (Set Value)
55
Duty Cycle (Set Value)
55
Duty Cycle Disable
55
Base Current Disable
55
High Frequency Active
56
Output Signals to the Robot
57
Arc Stable (Current Flow Signal)
57
Limit Signal
57
Process Active
57
Main Current Signal
57
Collision Protection
57
Power Source Ready
57
Communication Ready
57
Error Number
57
Stick Control
58
Robot Access
58
Welding Wire Available
58
Short Circuit Timeout
58
Data Documentation Ready
58
Pulse High
58
Welding Voltage (Real Value)
58
Welding Current (Real Value)
58
Motor Current (Real Value)
58
Arc Length (Real Value)
59
Wire Speed (Real Value)
59
Power Outside Range
59
Error Number
59
Error Number UBST
63
Example of a Program List (M 0164)
65
Program List
65
Signal Waveform When Selecting Via Program Number and Command Values with no Errors
67
Signal Waveform When Selecting Via Job Number with no Errors
69
Signal Waveform When Selecting Via Program Number and Command Values with Errors
70
Signal Waveform When Selecting Via Job Number with Errors
72
Signal Waveform When Selecting Via Job Number with Limit Signal (Warning)
73
Signal Waveform When Selecting Via Job Number with Limit Signal (Machine Stops)
74
Fronius-Recommended Procedures
75
Recommended Procedures for Job/Program Selection Without Changing the Characteristics
75
Recommended Procedures for Job/Program Selection and Changing the Characteristic or Operating Mode
75
Setting the Time Gap
76
Français
77
Signaux D'entrée Vers la Source de Courant
79
Soudage Activé
79
Robot Prêt
79
Modes de Service
79
Identification Maître Twin
82
Gas Test
83
Amenée de Fil
83
Retour de Fil
84
Recherche de Position (Touch Sensing)
85
Soufflage Torche
86
Valider la Panne de Source
86
Numéro de Job
86
Numéro de Programme
86
Simulation du Soudage
87
Synchropuls Disable
87
SFI Disable
87
Correction Arc Pulsé / Dynamique Disable
87
Pleine Puissance
87
Brûlure Retour Disable
87
Puissance (Valeur de Consigne)
87
Correction de la Longueur de L'arc Électrique (Valeur de Consigne)
88
Correction de L'impulsion (Valeur de Consigne)
88
Brûlure Retour (Valeur de Consigne)
88
Dynamic Power Control DPC Enable
88
Autres Signaux Utilisés pour la Plage TIG
89
KD Disable
89
Boîtier Externe
89
ProcéDé DC/AC
90
ProcéDé DC-/DC
90
Formation de Calottes
90
Impulsions Disable
90
Sélection Plage D'impulsions
90
Courant Principal (Valeur de Consigne)
90
Paramètre Externe (Valeur de Consigne)
90
Courant de Base (Valeur de Consigne)
91
Duty Cycle (Valeur de Consigne)
91
Duty Cycle Disable
91
Courant de Base Disable
91
Vitesse D'avance du Fil Fd.1 (Valeur de Consigne)
91
Haute Fréquence Active
91
Autres Signaux Utilisés pour la Plage HAP
92
Impulsions Disable
92
Sélection Plage D'impulsions
92
Courant Principal (Valeur de Consigne)
92
Paramètre Externe (Valeur de Consigne)
92
Courant de Base (Valeur de Consigne)
92
Duty Cycle (Valeur de Consigne)
92
Duty Cycle Disable
92
Courant de Base Disable
92
Haute Fréquence Active
93
Signaux de Sortie Vers le Robot
94
Arc Électrique Stable (Signal D'arrivée de Courant)
94
Signal de Limite
94
Processus Actif
94
Signal de Courant Principal
94
Protection Contre les Collisions
94
Source de Courant Prête
94
Communication Prête
94
Numéro D'erreur
95
Contrôle Collage du Fil
95
Accès Robot
95
Fil de Soudage Disponible
95
Dépassement Durée Court-Circuit
95
Données Documentation Prêtes
95
Puls High
95
Tension de Soudage (Valeur Réelle)
95
Courant de Soudage (Valeur Réelle)
96
Courant Moteur (Valeur Réelle)
96
Longueur de L'arc Électrique (Valeur Réelle)
96
Vitesse D'avance du Fil (Valeur Réelle)
96
Puissance Hors Plage
96
Numéro D'erreur
97
Numéro D'erreur UBST
101
Exemple pour une Liste de Programme (M 0164)
102
Liste des Programmes
102
Parcours du Signal Lors de la Sélection Par le Numéro de Programme et Valeurs de Consigne Sans Erreur
104
Parcours du Signal Lors de la Sélection du Numéro de Job Sans Erreur
106
Parcours du Signal Lors de la Sélection Par le Numéro de Programme et Valeurs de Consigne Avec Erreur
107
Parcours du Signal Lors de la Sélection du Numéro de Job Avec Erreur
109
Parcours du Signal Lors de la Sélection du Numéro de Job Avec Signal de Limite (Avertissement)
110
Parcours du Signal Lors de la Sélection du Numéro de Job Avec Signal de Limite (Arrêt de L'installation)
111
Procédures Recommandées Par Fronius
112
Sélection Simultanée des Signaux " Numéro de Job " ou " Numéro de Programme " et " Soudage Activé
112
Ristiques
112
Procédure Recommandée pour la Sélection Job/Programme Avec Modification des Courbes Caracté- Ristiques ou du Mode de Service
113
Réalisation de L'intervalle de Temps
113
Other manuals for Fronius TPS 4000
Operating Instructions
92 pages
Installation Instructions
20 pages
4
Based on 1 rating
Ask a question
Give review
Questions and Answers:
Need help?
Do you have a question about the Fronius TPS 4000 and is the answer not in the manual?
Ask a question
Fronius TPS 4000 Specifications
General
Brand
Fronius
Model
TPS 4000
Category
Welding System
Language
English
Related product manuals
Fronius TPS 400i
228 pages
Fronius TPS/i
88 pages
Fronius TPS 500i
228 pages
Fronius TPS 320i
228 pages
Fronius TPS 600i
228 pages
Fronius TPS 2700
88 pages
Fronius TPS/i Push
152 pages
Fronius TPS 2700 MV
92 pages
Fronius TPS 5000 MV
92 pages
Fronius TPS 3200 MV
92 pages
Fronius TPS/i Robotics TWIN Push
108 pages
TPS/i Robotics PushPull CMT
148 pages
To Next PageTo Next PageTo Previous PageTo Previous Page
Loading...
Need help?
General
