Fronius TPS 4000 - Retour de Fil

84
IMPORTANT!
Si le signal d’entrée „KD Disable“ est émis en plus, ce n’est pas „Fdi“, mais le signal
de sortie „Vitesse d’avance fil“ qui s’applique à l’avance du fil.
À cet égard, le signal d’entrée “Amenée de fil” démarre l’avance du fil immédiatement avec
la valeur de consigne pour la vitesse d’avance du fil. La fig. 1 ne s’applique pas dans ce
cas.
Retour de fil Le signal „Retour de fil“ permet d’effectuer un retrait du fil. La vitesse d’avance du fil dé-
pend du réglage correspondant dans le menu Setup de la source de courant.
REMARQUE!
Ne retirer le fil-électrode que par faibles longueurs, car le fil-électrode ne se rembo-
bine pas sur la bobine de fil lors du retrait.
IMPORTANT!
Laisser le fil se rétracter seulement sur une longueur réduite, car le fil ne se rembo-
bine pas sur la bobine lors du retour.

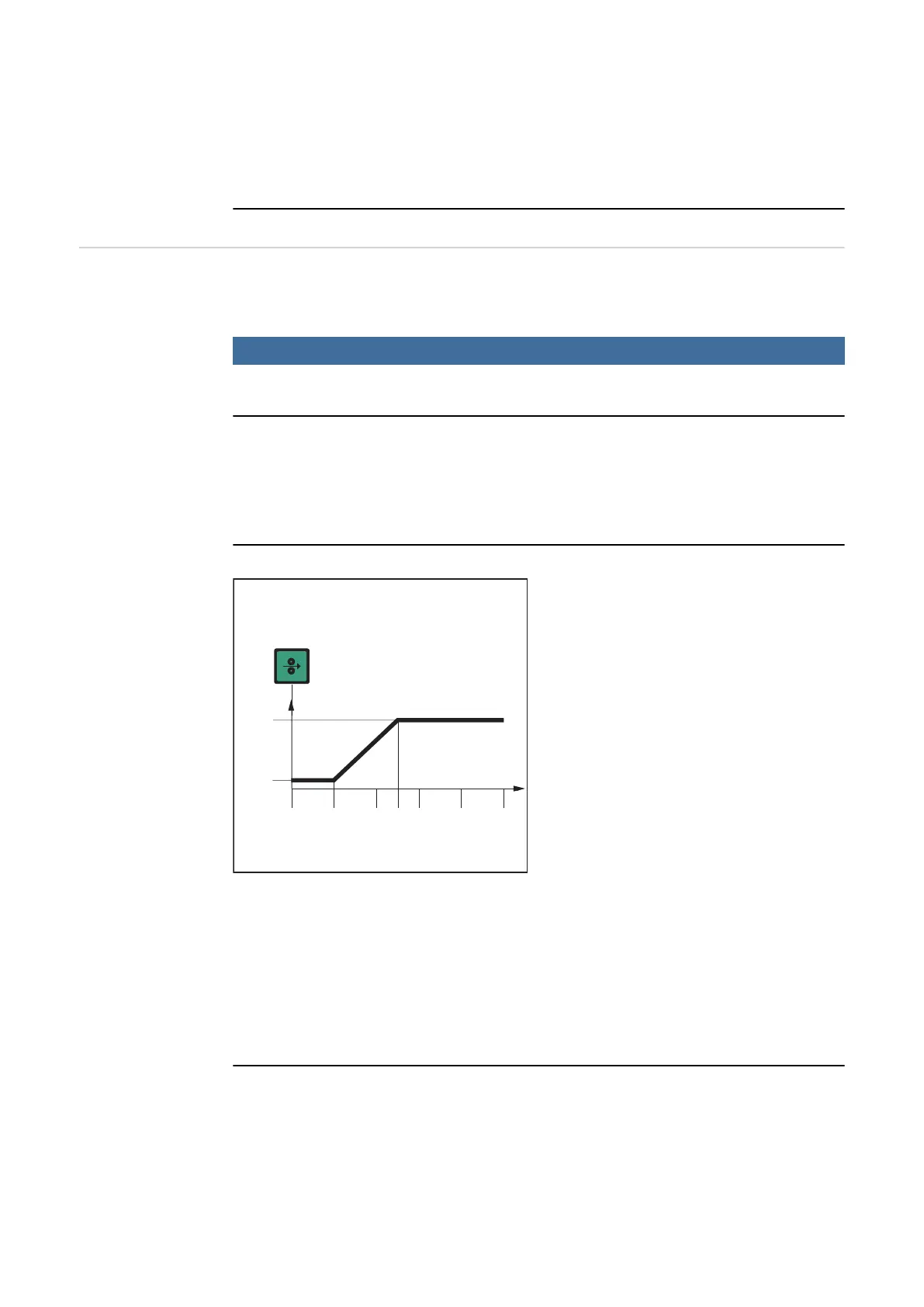

Évolution temporelle de la vitesse du fil lors de l’émis-
sion du signal d’entrée numérique “Retour de fil”
(1) Signal „Retour de fil“
- Le signal persiste jusqu‘à une se-
conde : La vitesse du fil reste à 1 m/
min ou 39.37 ipm pendant la première
seconde quelle que soit la valeur
réglée.
- Le signal persiste jusqu‘à 2,5 se-
condes : Au bout d’une seconde, la
vitesse du fil augmente en continu pen-
dant les 1,5 secondes qui suivent.
- Le signal persiste au-delà de 2,5 se-
condes : Au bout de 2,5 secondes,
l’avance du fil constante passe à la vit-
esse d’avance fil réglée pour le pa-
ramètre Fdi.
IMPORTANT!
Si le signal d’entrée „KD Disable“ est émis en plus, ce n’est pas „Fdi“, mais le signal
de sortie „Vitesse d’avance fil“ qui s’applique à la vitesse de retour.
À cet égard, le signal d’entrée numérique “Retour de fil” démarre le retour du fil immédia-
tement avec la valeur de consigne analogique pour la vitesse d’avance du fil. La fig. 2 ne
s’applique pas dans ce cas.
(2) vD (m/min / ipm)
t (s)
123452,5
1
Fdi
(1)
