MP60, MP60DP
ANSCHLIEßEN
24
CAN_Low CAN_High

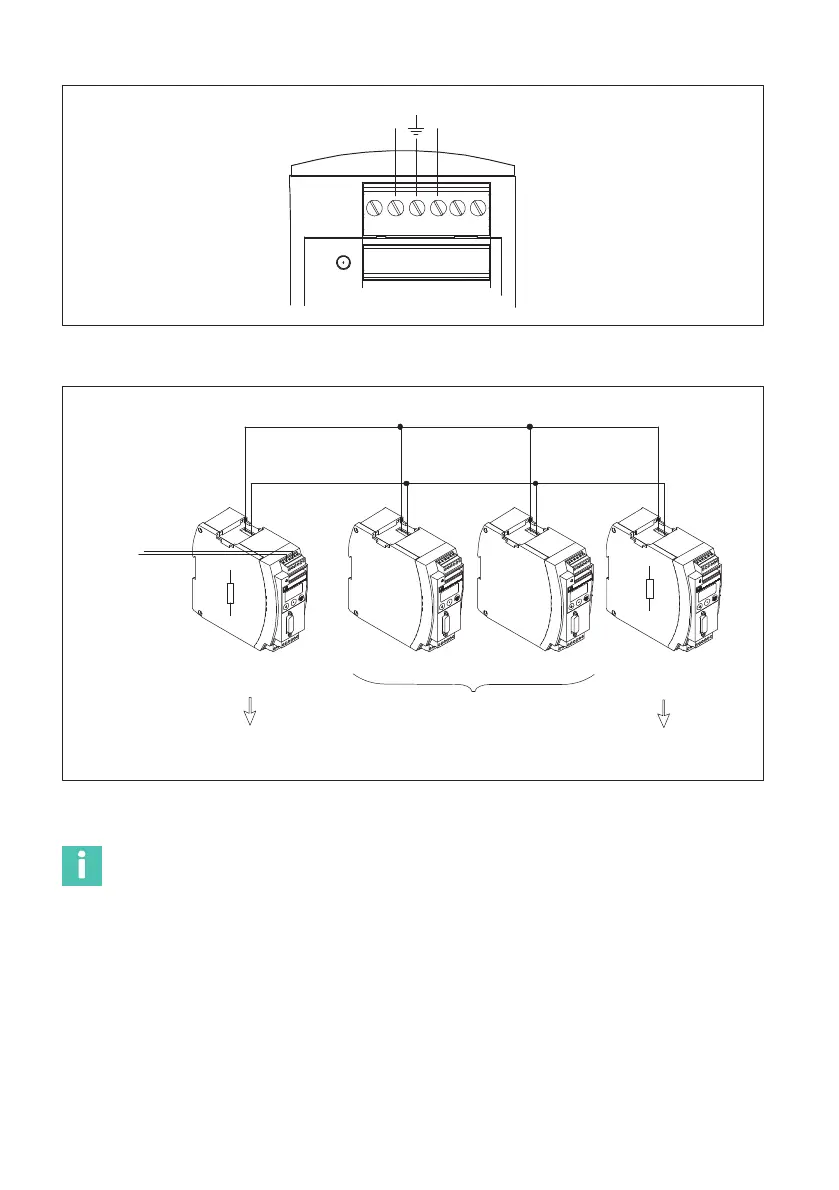

Abb. 6.6 CAN‐Schnittstelle anschließen
CAN-High
CAN-Low
CAN‐Anschluss
gemäß Abb. 6.6
Erstes Gerät in
der Busleitung
Letztes Gerät in
der Busleitung
In der PME Abschlusswiderstand zu
schalten (siehe Seite 15)
In der PME Abschluss
widerstand zuschalten
Abschlusswiderstand
nicht zuschalten
Abb. 6.7 CAN‐Bus‐Betrieb mit mehreren Modulen (nach Norm maximal 32)
Information
Ist das erste beziehungsweise letzte Gerät in der Bus‐Leitung kein PME‐Modul, so muss an
diesen Fremdgeräten jeweils ein 120 W‐Widerstand zugeschaltet werden.
