2. 組立編 Assembly

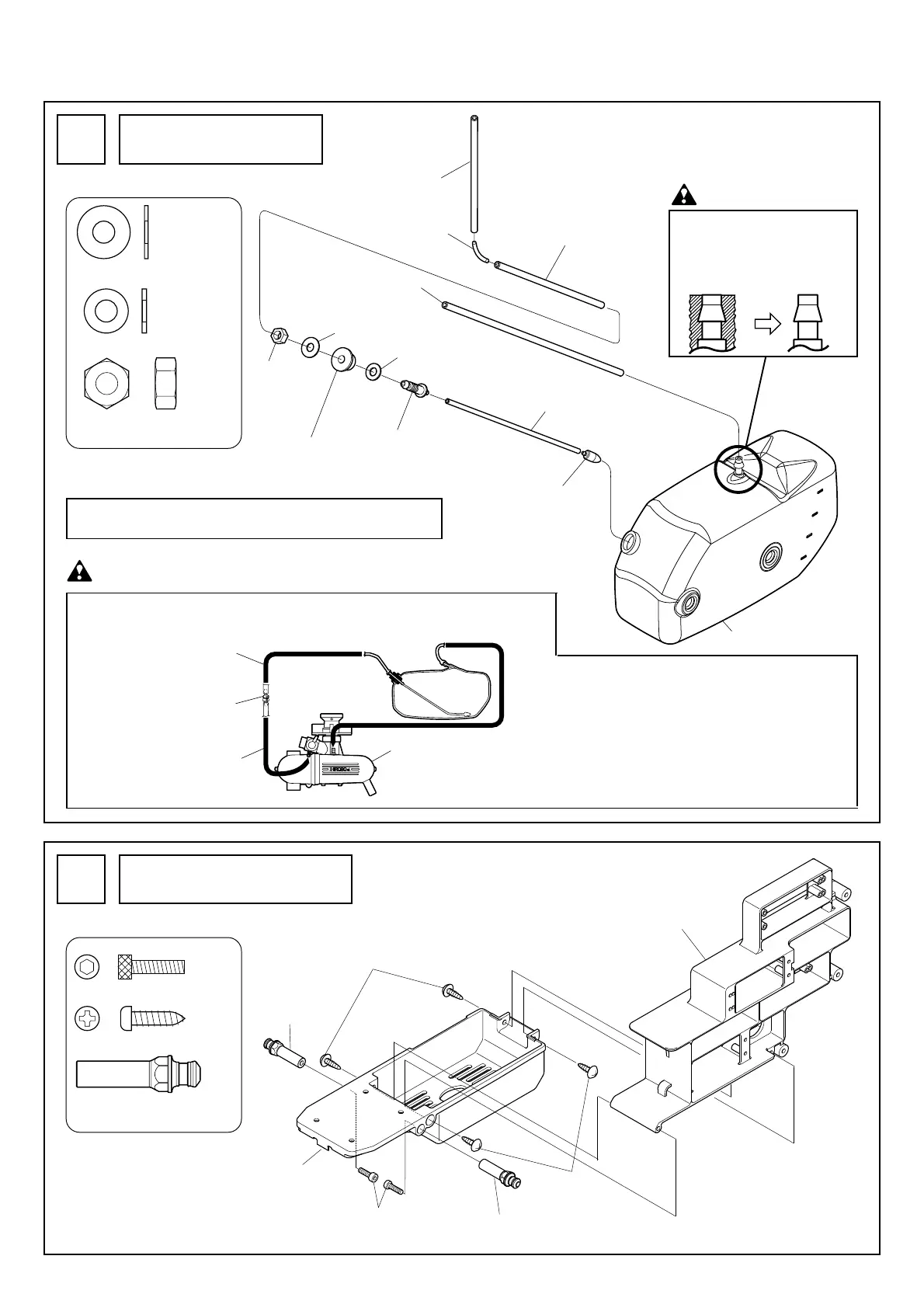

燃料タンクの組立
Fuel tank assembly
2
FWø5Xø12X0.8T ................. 1
FWø5Xø10X1T .................... 1
M5ナット ............................. 1
M5 nut
燃料タンクオモリ
Fuel tank sinker
燃料タンク
Fuel tank
シリコンパイプ ø2.5X5X180
Silicon pipe ø2.5X5X180
燃料タンクニップル
Fuel tank nipple
燃料タンクキャップ
Fuel tank cap
M5ナット
M5 nut
ジョイントパイプ
Joint pipe
シリコンパイプ ø2.3Xø3.6X110
Silicon pipe ø2.3Xø3.6X110
FWø5Xø10X1T
FWø5Xø12X0.8T
シリコンパイプ ø2.5X5X90
Silicon pipe ø2.5X5X90
シリコンパイプ ø2.5X5X90
Silicon pipe ø2.5X5X90
注意 Caution
燃料パイプの配管はエンジンの種類及びマフラープ
レッシャーの使用、不使用によっても異なります。各
エンジンの説明書をよく読んで行ってください。
The piping for the fuel line varies depending on the engine
type and whether or not the muffler pressure is used.
Carefully read the instructions for each engine.
ジョイントパイプまたは
燃料フィルター (別売)
Joint pipe or fuel filter
(sold separately)
エンジンのキャブレターへ
To carburetor
マフラーのプレッシャー
To muffler pressure
シリコンチューブ
Silicon tubing
マフラー
Muffler
注意 Caution
バリがある場合はカッターなど
で切り取って下さい。
Remove any burrs with a cutter
knife.
ø2.5X5 のシリコンパイプは図を参考に切って、使用して下さい。
Cut the ø2.5X5 silicon pipe as shown in Fig. 2.
M3X12TS
サーボマウント
Servo mount
M3X12TS
M3X12CS
メカマウント
Mechanical mount
ボディマウントL=22
Body mount L=22
ボディマウントL=22
Body mount L=22
サーボマウントの組立
Servo mount assembly
3
M3X12CS ............................. 2
M3X12TS ............................. 4
ボディマウントL=22 ......... 2
Body mount L=22
To Next Page
