Hirobo Shuttle Sceadu Evolution - SWM Linkage -2

39
35
35
30 クラスエンジン SWM ノーマルタイプ
30 class engine SWM normal type
50 クラスエンジン SWM プッシュプルタイプ
50 class engineSWM push-pull type
50 クラスエンジン SWM プッシュプルタイプ
50 class engine SWM push-pull type
30 クラスエンジン SWM ノーマルタイプ
30 class engine SWM normal type

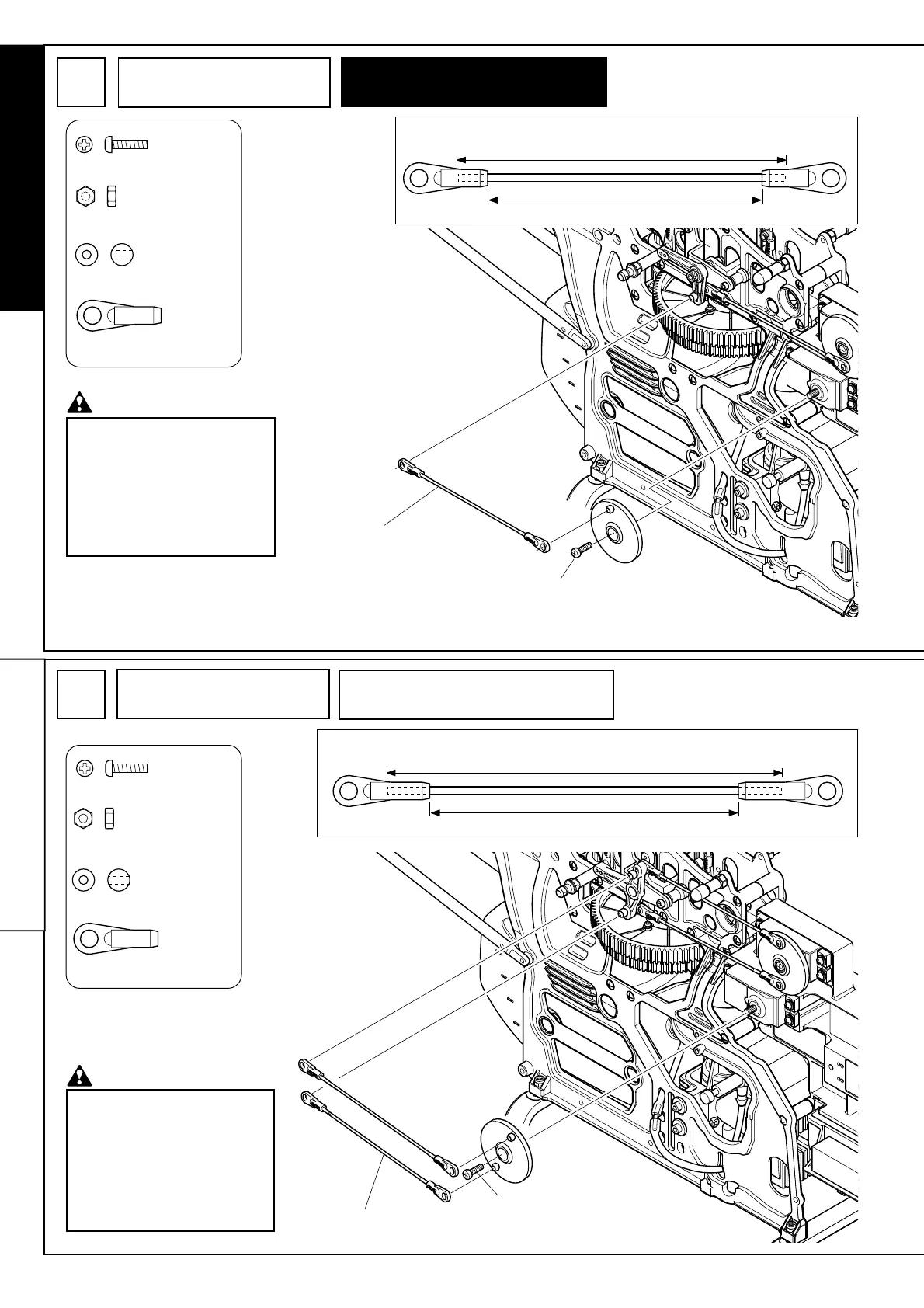

SWM のリンケージ -2
SWM linkage -2
SWM エルロンレバーロッドR
SWM aileron lever rod R
M2X8PH............................... 1
M2ナット ............................. 1
M2 nut
ø5ボール .............................. 1
ø5 ball
ロッドエンド ...................... 2
Rod end
75mm
約62.5mm Approx.62.5mm
注意 Caution
使用するサーボによって、ロッド
の長さは多少変わりますので、
サーボに合わせて微調整を行って
ください。
The lengths of the rods vary to
some degree depending on the
servos used. Fine-tune them
accordingly.
SWM のリンケージ -2
SWM linkage -2
SWM エルロンレバーロッドR(2set)
SWM aileron lever rod R (2sets)
90mm
約68mm Approx.68mm
注意 Caution
使用するサーボによって、ロッド
の長さは多少変わりますので、
サーボに合わせて微調整を行って
ください。
The lengths of the rods vary to
some degree depending on the
servos used. Fine-tune them
accordingly.
M2X8PH............................... 2
M2ナット ............................. 2
M2 nut
ø5ボール .............................. 2
ø5 ball
ロッドエンド ...................... 4
Rod end
サーボに付属のネジ
Screw included with the servo
SWMエルロンレバーロッドR
SWMaileronleverrodR
SWMエルロンレバーロッドR
SWM aileron lever rod
サーボに付属のネジ
Screw included with the servo
