Hirobo Shuttle Sceadu Evolution - Seesaw Assembly; Mixing Arm Mounting Position

18
ブレードホルダー
Blade holder
ヨーク
Yoke
センターハブ
Center hub
Brg. ø3Xø7X3ZZ
C ø2.6Xø4X4F
Brg. ø4Xø8X3ZZ
ø2.6Xø5X0.5FW
ø2.6Xø5X0.5FW
Brg. ø3Xø7X3ZZ
ブレードホルダー
Blade holder
ヨーク
Yoke
C ø2.6Xø4X4F
Brg. ø4Xø8X3ZZ
シーソー
Seesaw
ミキシングアーム
Mixing arm
ミキシングアーム
Mixing arm
M2.6X15CS
C ø2.6Xø4X9F
C ø2.6Xø4X9F
Brg. ø4Xø8X3ZZ
Brg. ø4Xø8X3ZZ
Brg. ø4Xø8X3ZZ
Brg. ø4Xø8X3ZZ
ø5ボール
ø5 ball
M2X8PH
ø5ボール
ø5 ball
M2X8PH
M2.6X8CS
ロック
Lock
M2.6X8CS
ロ
ッ
ク
Lock
M2.6X15CS
ø2.6Xø5X0.5FW
ø2.6Xø5X0.5FW

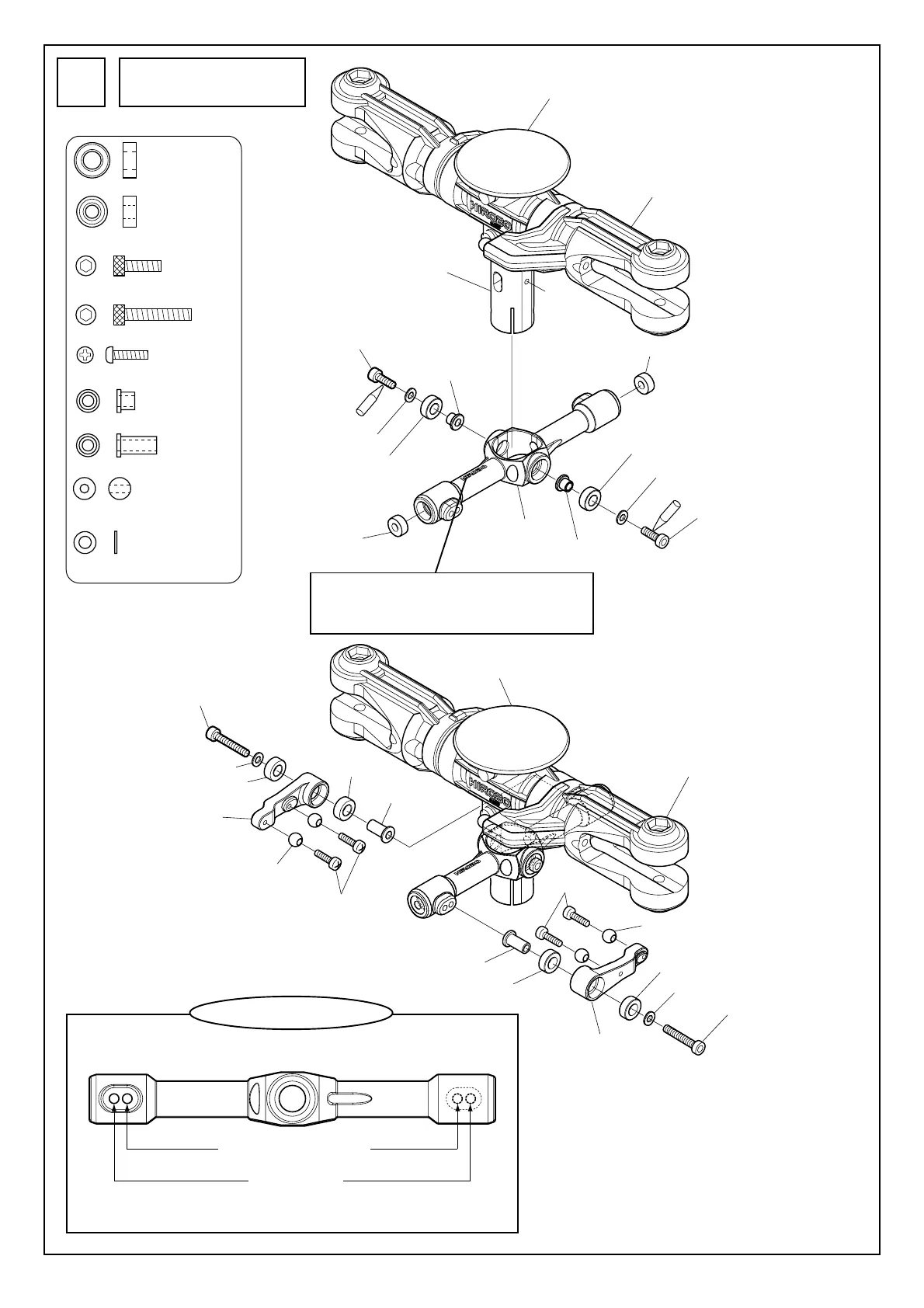

シーソー部の組立
Seesaw assembly
13
Brg.ø4Xø8X3ZZ................... 6
Brg.ø3Xø7X3ZZ................... 2
M2.6X8CS ............................ 2
M2.6X15CS .......................... 2
M2X8PH............................... 4
Cø2.6Xø4X4F ...................... 2
Cø2.6Xø4X9F ...................... 2
ø5ボール .............................. 4
ø5 ball
ø2.6Xø5X0.5FW .................. 4
ロゴが上に見えるように組立てください。
Assemble in a way as to be able to see the
logo on the top.
お好みに合わせて取付け位置を変更してください。
Adjust position according to preference.
アドバイス ADVICE
ミキシングアーム取付位置
Mixing arm mounting position
自立安定型
Autostability type
標準（高機動型）
Standard (high-mobility type)
