8
本説明書の文中に記載している記号は、次の約束になっています。
● 単位はミリメートルです。以下、文中で長さなどに表示されてい
る単位はミリメートルです。

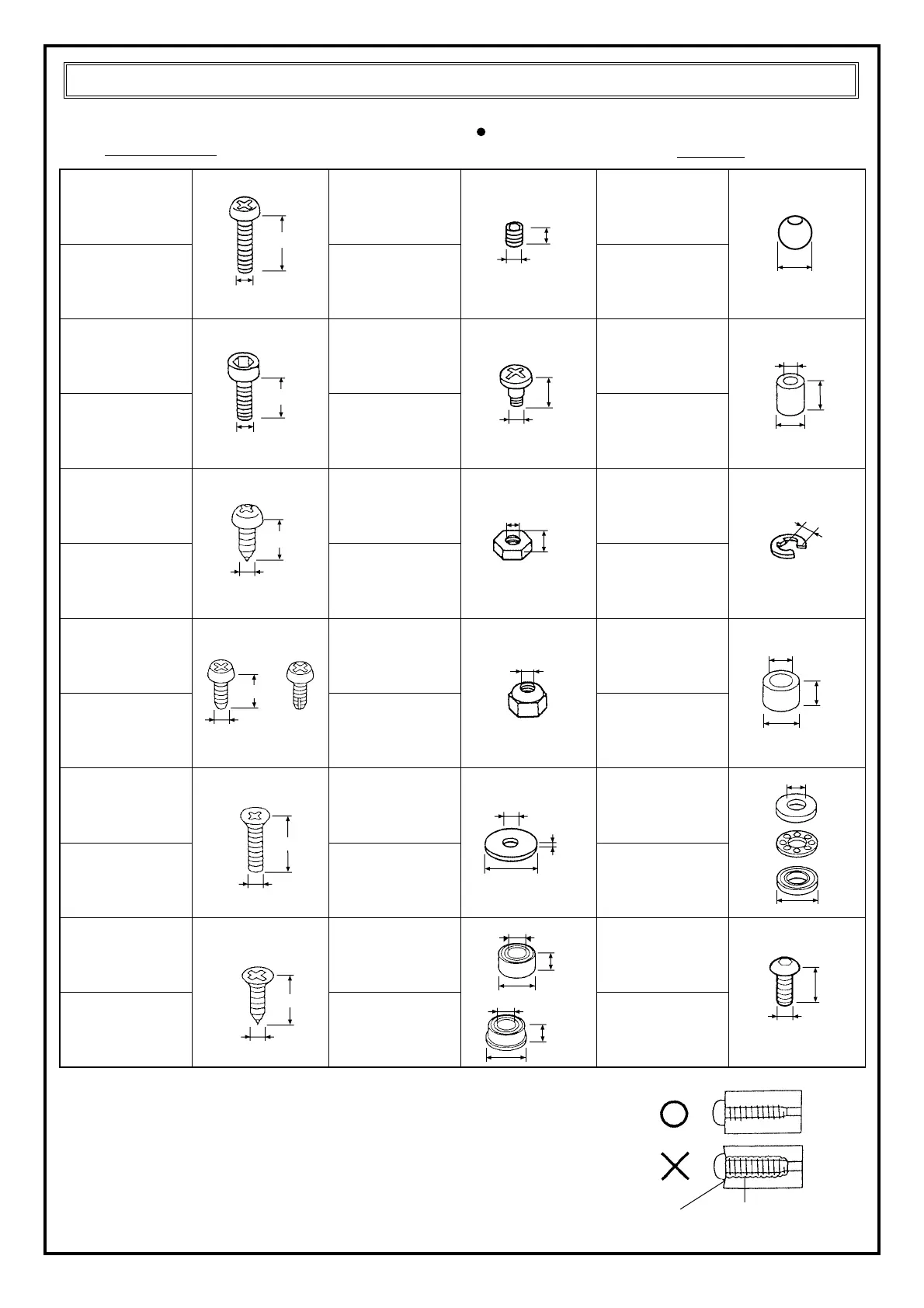

ネジの種類とサイズの見方
How to read part types and sizes
The symbols shown in this instruction manual as shown as below:
The unit of measurement is the millimeter. The lengths, etc. shown
in the following are indicated in
millimeters.
TPビスは、部品にネジを切りながら締めつけるビスです。しめこみが固い
場合がありますが、部品が確実に固定されるまでしめこんでください。た
だし、しめすぎるとネジがきかなくなりますので、部品が変形するまでし
めないでください。
Tapping screws cut threads in the holes of the parts. When screws are difficult to
tighten, fasten the screw until the part is properly set. However, do not over-tighten
the screw to the point of stripping the threads or warping the part.
セットスクリュー
Set screw
M3X4SS
段付ビス
Shoulder screw
M2X4.5段付
M2X4.5
shoulder screw
タッピングビス1種
Tapping screw 1
M3X10TS-1
タッピングビス2種
Tapping screw 2
M3X8TS-2
皿ビス
Countersunk screw
M3X12皿ビス
M3X12
countersunk screw
皿タッピングビス
Countersunk tapping
screw
M3X10皿TS-1
M3X10
countersunk TS-1
フラットワッシャー
Flat washer
ベアリング
Bearing
Brg. ø4Xø8X4
Brg. ø4Xø8X2.5F
FW ø3X9X1T
ナット
Nut
M3 ナット
M3 nut
ø5ボール
ø5 ball
ø5ボール
ø5 ball
ナイロンナット
Nylon nut
Grooved
M3 ナイロンナット
M3 nylon nut
Eリング
E-ring
ø6Eリング
ø6 e-ring
メタル
Bushing
S3X6X7
キャップスクリュー
Cap screw
M3X8CS
ナベ頭ビス
Pan-head screw
M3X12PH
3mm
5.5mm
3mm
3mm
8mm
6mm
3mm
9mm
1mm
3mm
4mm
3mm
12mm
カラー
Collar
C ø5Xø8X5.5
スラストベアリング
Thrust bearing
Brg. ø6Xø12
ボタンボルト
Button bolt
M3X8ボタンボルト
M3X8 button bolt
3mm
10mm
3mm
ミゾ付
8mm
3mm
12mm
3mm
10mm
2mm
4.5mm
4mm
4mm
8mm
4mm
2.5mm
8mm
5mm
3mm
7mm
6mm
5.5mm
8mm
5mm
12mm
6mm
3mm
8mm
しめすぎ
Over-tightened.
ネジがきかない
Stripped threads.
Correct
Wrong
