33

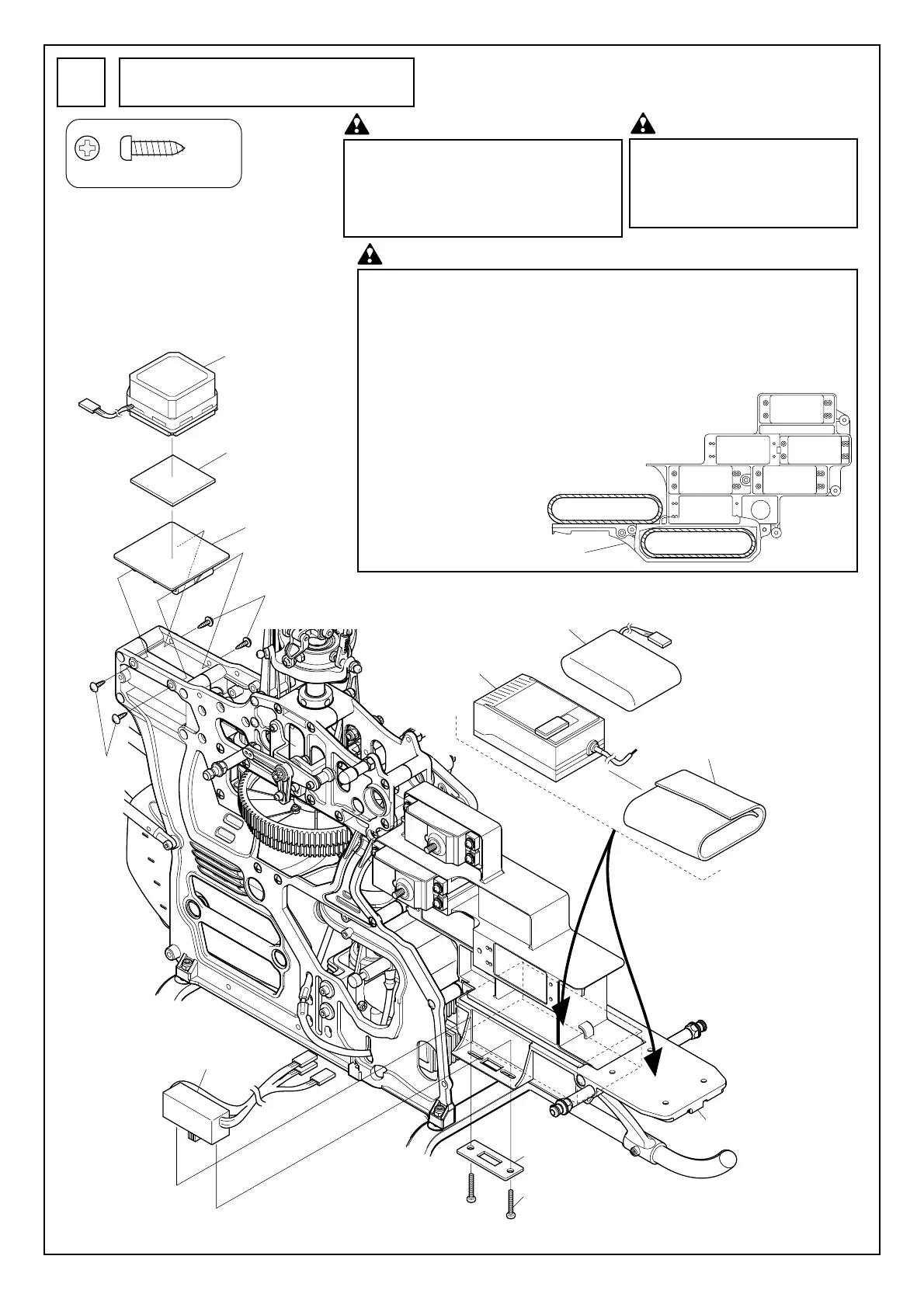

受信機、ジャイロ等の取付
Receiver and gyro installation
31
受信機
Receiver
スポンジ
Sponge
受信機用バッテリー
Receiver battery
スイッチ
Switch
スイッチプレート
Switch plate
スイッチ付属のネジ
Screws included with the switch
メカマウント
Mechanical mount
両面テープ
Double side adhesive tape
ジャイロマウント
Gyro mount
ジャイロセンサー部
Gyro sensor
M3X12TS
M3X12TS
注意 Caution
テープを貼り付ける前に、貼り付ける
部分の汚れ等を十分に拭き取ってくだ
さい。
Before applying tape, make sure the
surface is wiped clean of dirt.
注意 Caution
ジャイロセンサー部には取付方向があります。
ジャイロの取扱説明書に従って取付けてくださ
い。
The gyro sensor has a special orientation when
installed. Install it according to the gyro’s
instruction manual.
M3X12TS ............................. 4
注意 Caution
メカマウント内に受信機またはバッテリーを搭載する場合は、動かないようスポンジを全
周にくるんでください。
ご使用になるバッテリーのサイズによっては、メカマウント内に入らない場合がありま
す。その場合はスポンジに包み込み、メカマウント上にゴムバンド等でしっかりと固定し
てください。
メカマウント
Mechanical mount
If the receiver or its battery is to be loaded within the
mechanical mount, wrap it completely in the sponge so
as to prevent it from moving.
Depending on the size of the battery, it may not fit into
the mechanical mount. For such a case, wrap it in the
sponge, set it on top of the mechanical mount and secure
it firmly with rubber bands.
To Next Page
