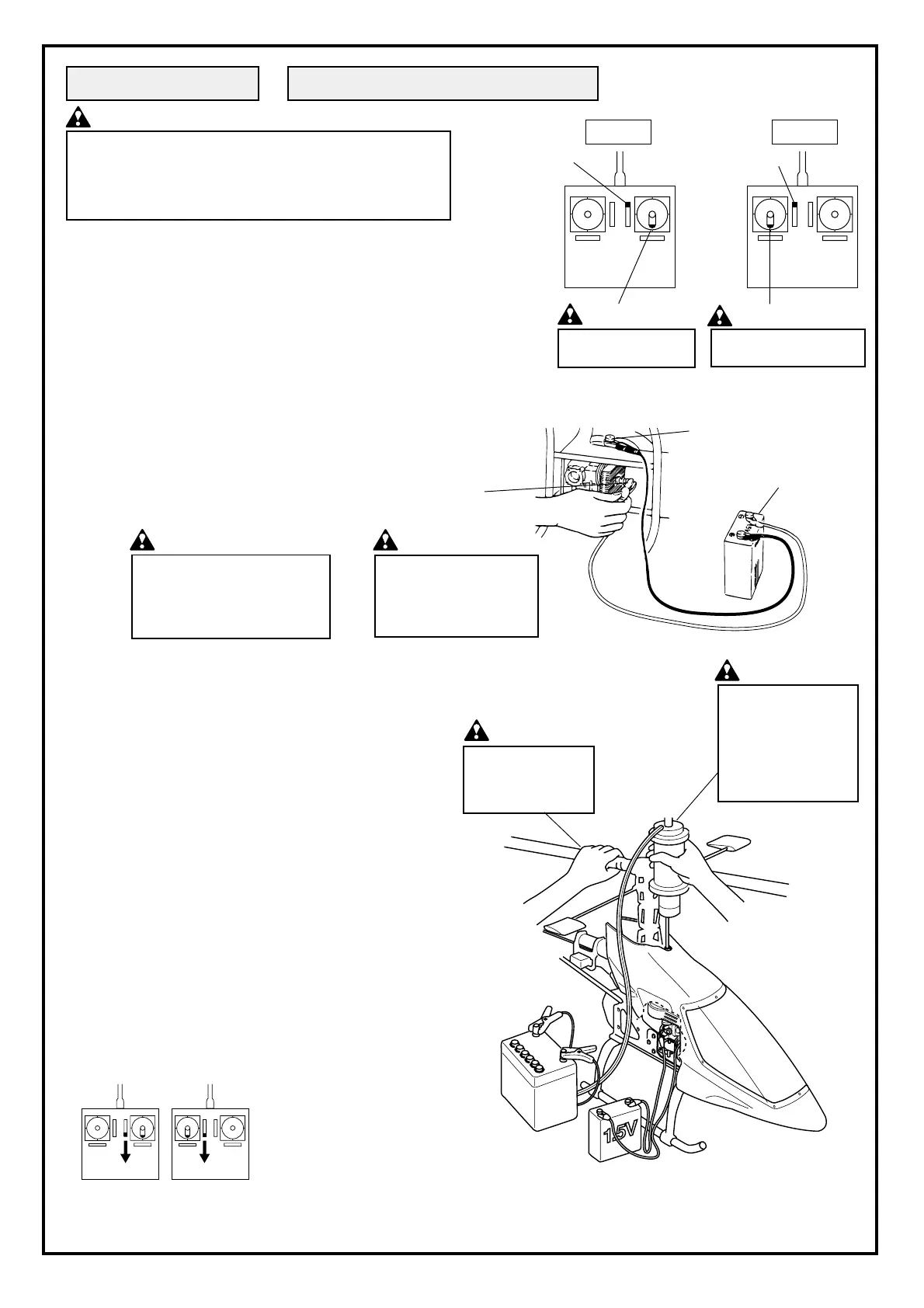

Hirobo Shuttle Sceadu Evolution - Starting and Stopping the Engine

53
1. スロットルスティックがスロー、スロットルトリムが中立〜ハイに
する。
1. Set the throttle stick at low and the throttle trim anywhere between the
center and high positions.
エンジン始動と停止
Starting and stopping the engine
周囲に同じバンドを使っている人がいない事を確認して送信機、
受信機の順にスイッチを入れます。Onlyturnony
モード I
スロットルスティック
は最スローの位置
注意
トリム:ハイ
3. スターターをスターター用バッテリー(12V)に接続し、回転方
向を確認します。スターターにスターターシャフトをしっか
りとはめ込みます。
4. ローターヘッドをしっかりと手でつかみ、スターターシャフ
トをカップリングにさし込み、スターターを回します。
5. エンジンが回り始めたら、ローターヘッドを押さえたまま、
スターターを止め、カップリングからはずします。
6. ローターヘッドを押さえたまま、プラグコードをはずしま
す。
7. ローターヘッドを押さえたまま、スロットトリムを最スロー
にした時、エンジンが止まることを確認します。
スターターをはずす時
は、スターターが完全に
止まってからはずして
下さい。
Remove the starter
only once it has
stopped completely.
注意 Caution
ローターヘッドをしっ
かりとつかむ。
Hold the rotor head
firmly.
注意 Caution
エンジンが回り始めたら
エンジンからクリップを
はずして下さい。
Remove the clip from the
engine after it has started
running.
止まらない時は、燃料パイプ
のジョイントをはずして止め
て下さい。
→スロットルのリンケージを
再調整して下さい。
一方をプラグの頭に
つなぐ。
Connect one end to
the tip of the plug.
クリップがエンジンと接触し
ないようにして下さい。
Make sure that the clip
does not come into
contact with the engine.
注意 Caution
注意 Caution
Mode I
The throttle stick is in its
lowest position.
Caution
Trim: high
一方をエンジンにつなぐ。
Connect the other end to the
engine.
1.5V 電池
1.5V battery
トリムを下げる
Decrease the trim
2. ブースターコードを一方 1.5V 電池に、もう
一方をプラグにつなぐ。
First, check that there are no other operators in the surrounding
area using the same frequency and then turn on the transmitter
followed by the receiver.
2. Connect one end of the booster cord to a 1.5V
battery and the other end to the plug.
3. Connect the starter to its battery (12V) and check its rotational direction.
Completely insert the starter shaft in the starter.
4. Hold the rotor head firmly, insert the starter shaft in the coupling, and turn
the starter.
5. When the engine starts, stop the starter and remove it from the coupling
always keeping a firm hold on the rotor head.
6. Still keeping a firm hold on the rotor head, remove the plug cord.
7. Still keeping a firm hold on the rotor head, check if the engine stops when
putting the throttle trim at its lowest position.
If the engine doesn’t stop, separate the
fuel pump’s joint and let the engine run
out of fuel. Readjust the throttle’s
linkage.
- Then readjust the linkage so that it
will shut off when the throttle stick
and trim are in the lowest position.
スターターシャフトは必ずワン
ウェイベアリング入りのものを使
用してください。
Use a starter shaft which has a
one-way bearing.
注意 Caution
