13

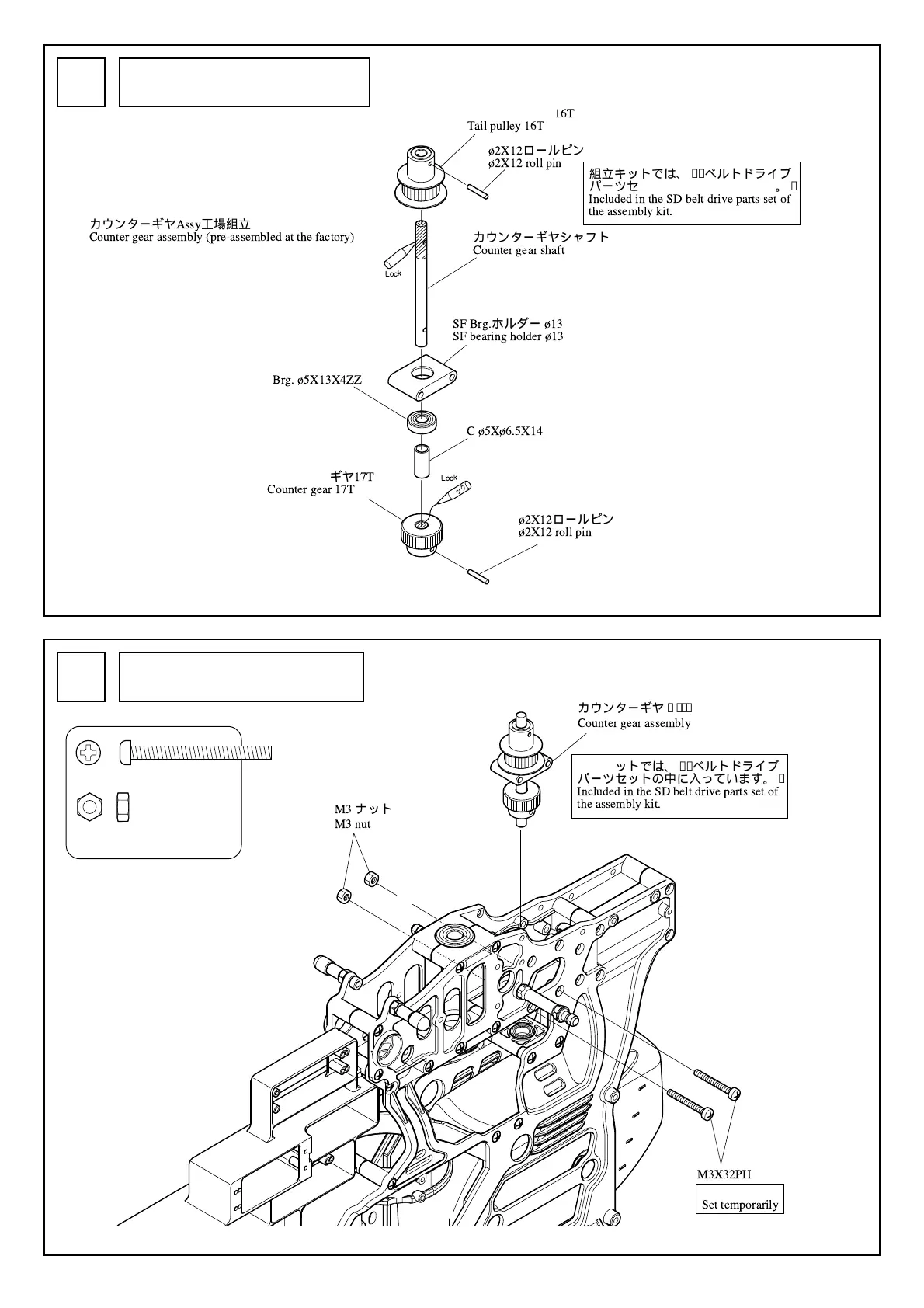

カウンターギヤの取付
Counter gear installation
6
M3X32PH............................. 2
M3ナット ............................. 2
M3 nut
カウンターギヤ部の組立
Counter gear assembly
5
テールプーリー
16T
Tail pulley 16T
¿2X12
ロールピン
¿2X12 roll pin
¿2X12
ロールピン
¿2X12 roll pin
C ¿5X¿6.5X14
カウンターギヤシャフト
Counter gear shaft
カウンターギヤ
17T
Counter gear 17T
Brg. ¿5X13X4ZZ
SF Brg.
ホルダー
¿13
SF bearing holder ¿13
カウンターギヤ
Assy
工場組立済
Counter gear assembly (pre-assembled at the factory)
ロック
ロ
ッ
ク
Lock
Lock
組立キットでは、SDベルトドライブ
パーツセットの中に入っています。
Included in the SD belt drive parts set of
the assembly kit.
M3
ナット
M3 nut
M3X32PH
Counter gear assembly
仮止め
Set temporarily
組立キットでは、SDベルトドライブ
パーツセットの中に入っています。
Included in the SD belt drive parts set of
the assembly kit.
To Next Page
