Hirobo Shuttle Sceadu Evolution - Cabin and Canopy Installation; Assembly of the Cabin and Canopy

48
M2.6X6 トラス .................... 8
M2.6X6 truss
スナップピン ...................... 2
Snap pin

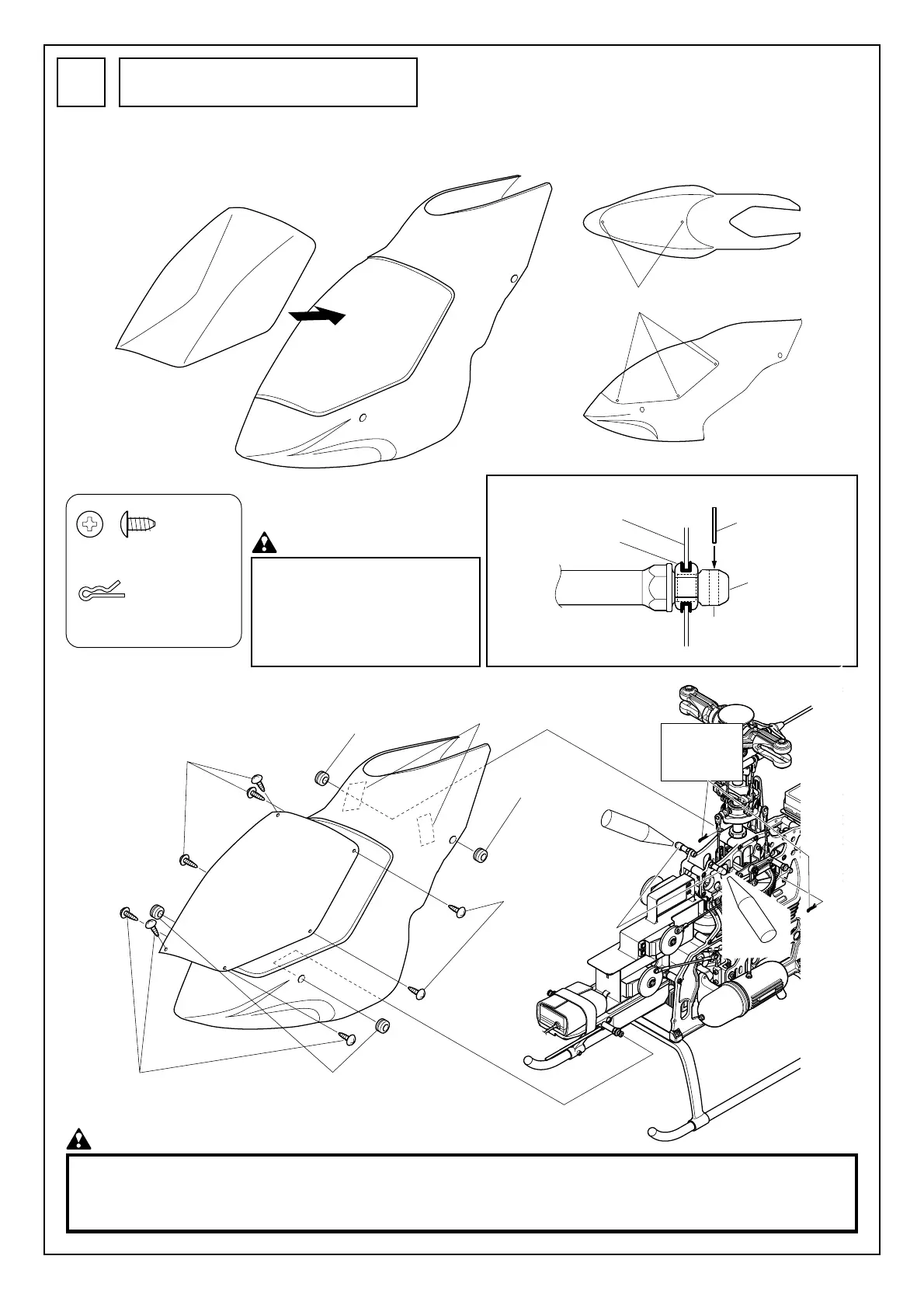

キャビン / キャノピーの取付
Cabin and canopy installation
42
キャビン・キャノピーの組立
Assembly of the cabin and canopy
キャビン
Cabin
スナップピン
Snap pin
ボディーマウント
Body mount
内側
Inside
キャビンダンパーゴム
Cabin damper rubber
注意 Caution
スナップピンは後ろのみ使用します。前
側はボディマウントにキャビンダンパー
ゴムをはめ込むだけです。
Use the snap pins only in the back.
For the front, insert only the cabin
damper rubbers in the body mount.
M2.6X6TS-2 トラス
M2.6X6TS-2 truss
キャビンダンパーゴム
Cabin damper rubber
キャビンダンパーゴム
Cabin damper rubber
キャビンサポートゴム
Cabin support rubber
キャビンダンパーゴム
Cabin damper rubber
M2.6X6TS-2 トラス
M2.6X6TS-2 truss
M2.6X6TS-2 トラス
M2.6X6TS-2 truss
グリス
Grease
グリス
Grease
デカールの余った部分をキャビンの内
側にはりつけます。
Useleftoverdecaltotheplacewherecabin
supportrubbertouchesinsidecabin.
スナップピン
Snap pin
※後ろのみ
Only in the back.
ø2 穴開け
Make ø2 holes.
注意 Caution
キャビンサポートゴムの摩耗防止の為、キャビンとキャビンサポートゴムの接触する部分にデカールの余った部分を貼付ます。
また、キャビンサポートゴムの表面にグリス等の潤滑油を塗ってください。
To prevent cabin support rubber from wearing down, use leftover decal to the place where cabin support rubber touches inside
cabin. Apply grease or other rublicant to top of cabin support rubber.
