25

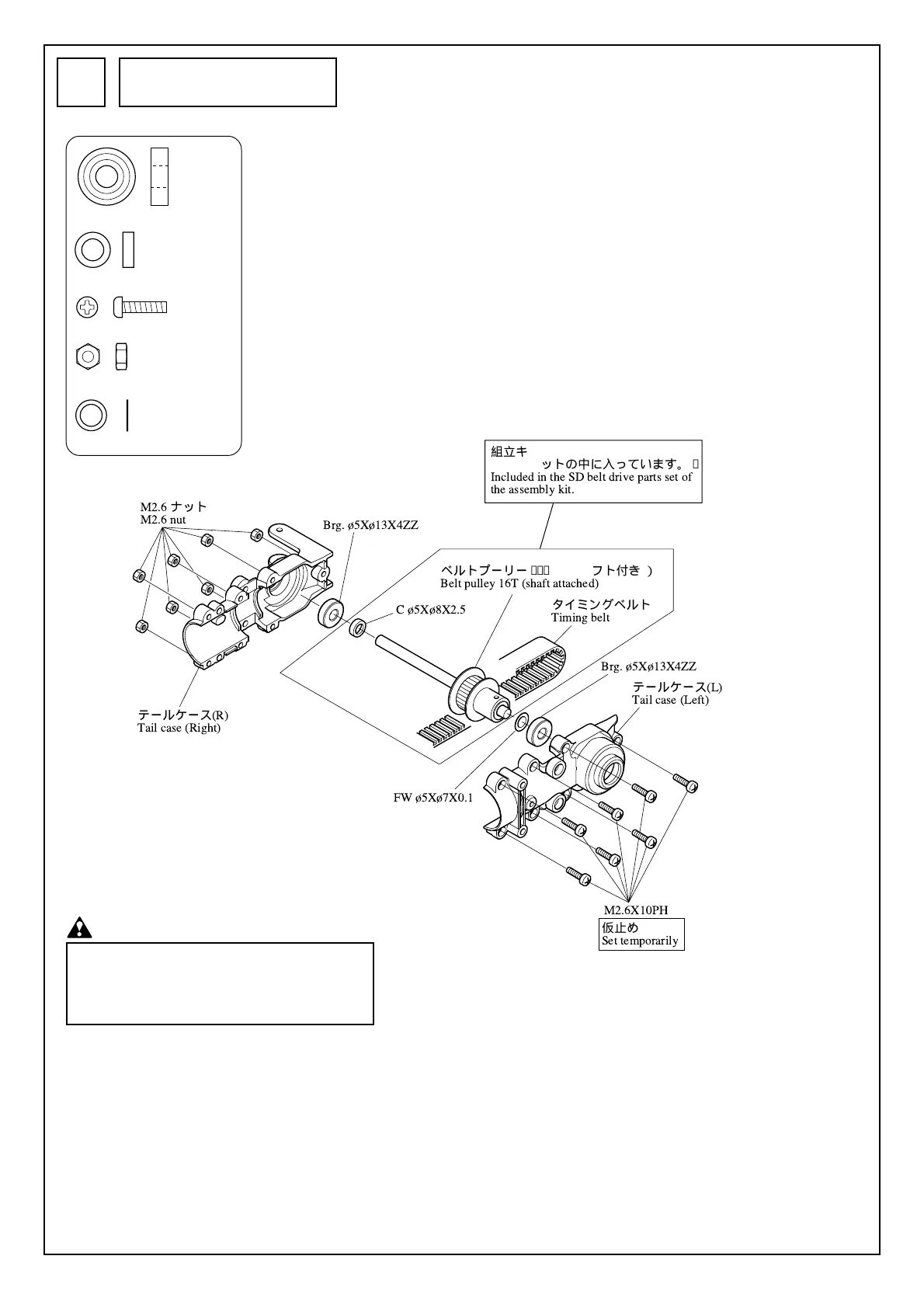

テールケース部の組立
Tail case assembly
20
Brg.ø5Xø13X4ZZ................. 2
Cø5Xø8X2.5 ......................... 1
M2.6X10PH.......................... 7
M2.6ナット .......................... 7
M2.6 nut
FW ø5Xø7X0.1 .................... 1
注意 Caution
タイミングベルトは、折り曲げたり、キズをつけ
たりしないでください。破損の原因となります。
Do not bend or scratch the timing belt in order
to reduce the risk of breakage.
M2.6X10PH
M2.6
ナット
M2.6 nut
Brg. ¿5X¿13X4ZZ
C ¿5X¿8X2.5
ベルトプーリー16T（ シャフト付き ）
Belt pulley 16T (shaft attached)
タイミングベルト
Timing belt
テールケース
(R)
Tail case (Right)
テールケース
(L)
Tail case (Left)
Brg. ¿5X¿13X4ZZ
仮止め
Set temporarily
FW ¿5X¿7X0.1
組立キットでは、SDベルトドライブ
パーツセットの中に入っています。
Included in the SD belt drive parts set of
the assembly kit.
To Next Page
